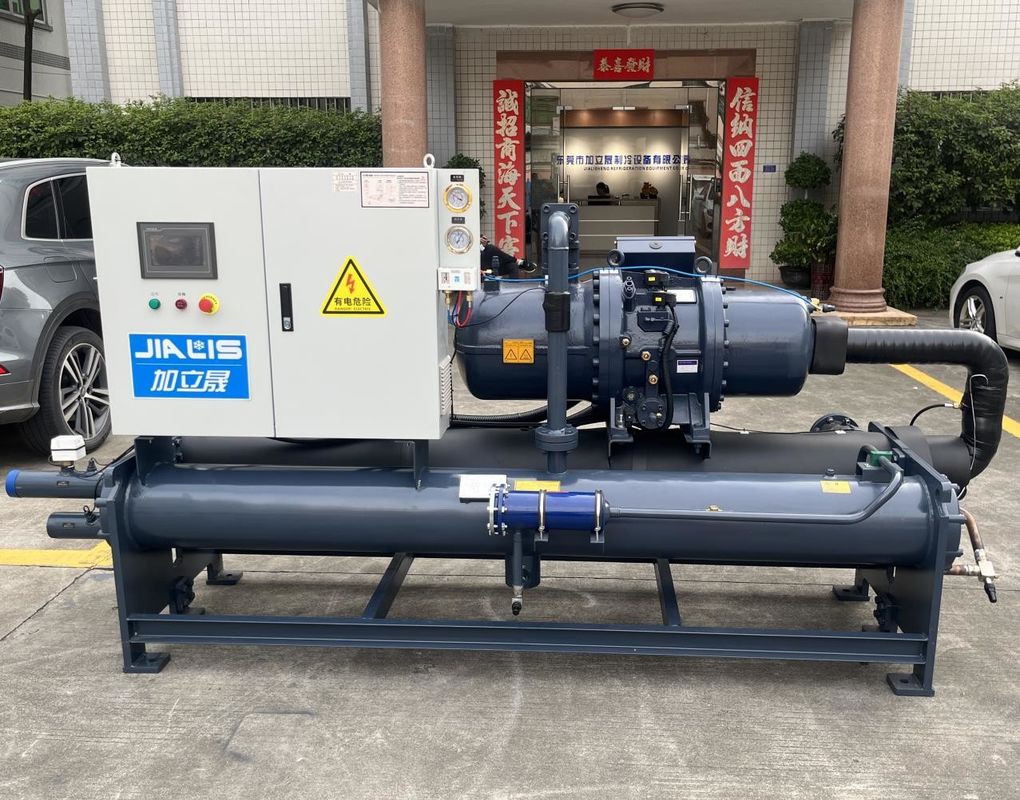

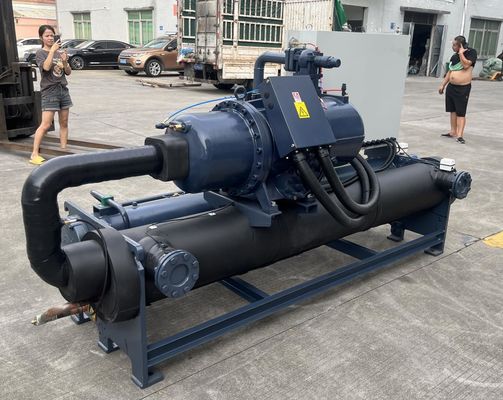

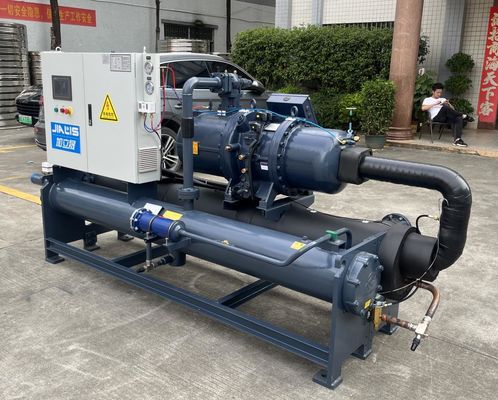

JLSW-105D Chiller a vite industriali raffreddati ad acqua per forno a vuoto a pressione calda
Dettagli:
| Luogo di origine: | Dongguan Cina |
| Marca: | JIALIS |
| Certificazione: | CE/ISO9001 |
| Numero di modello: | JLSW-105D |
Termini di pagamento e spedizione:
| Quantità di ordine minimo: | 1 set |
|---|---|
| Prezzo: | Discuss |
| Imballaggi particolari: | Scatola in legno compensato |
| Tempi di consegna: | 20 giorni |
| Termini di pagamento: | T/T |
| Capacità di alimentazione: | 100 unità al mese |
|
Informazioni dettagliate |
|||
| Nome del prodotto: | Refrigeratore raffreddato ad acqua della vite | Temperatura di raffreddamento: | 5℃-35℃ |
|---|---|---|---|
| Tipo del compressore: | compressore a vite | Marca del compressore: | Hanbell |
| Capacità di raffreddamento: | 100-1000 kW | Sistema di controllo: | SpA |
| Controller: | Controllo a microprocessore | Evaporatore: | Shell e tubo |
| condensatore: | Shell e tubo | Livello acustico: | ≤75dB (A) |
| Protezione: | Sovraccarico compressore, Alta/bassa pressione, Portata acqua, Sequenza fasi, Antigelo | Refrigerante: | R22/R407C/R134A/R410A |
| Voltaggio: | 380V/3N/50Hz | alimentazione elettrica: | 380V/3N/50Hz |
| garanzia: | 1 anno | ||
| Evidenziare: | Frigoriferi a vite raffreddati ad acqua industriali,Caldaio a vite raffreddato con acqua a pressione,Caldaie industriali raffreddate ad acqua a forno a vuoto |
||
Descrizione di prodotto
JLSW-105D Macchina per il rivestimento di elettrodi a vite raffreddata ad acqua, stampa a caldo, forno a vuoto, apparecchiature per l'imballaggio delle batterie
Descrizione del prodotto:
Il frigorifero a vite raffreddato ad acqua è un'apparecchiatura di raffreddamento comune, che combina il compressore a vite e la tecnologia di dissipazione del calore raffreddato ad acqua.evaporatore, sistema di circolazione dell'acqua di raffreddamento e sistema di controllo.
Di seguito è riportata una descrizione generale di un frigorifero a vite raffreddato ad acqua:
1. Compressore a vite:Il refrigeratore a vite raffreddato ad acqua utilizza un compressore a vite come dispositivo di compressione principale.Il compressore a vite compressa il refrigerante attraverso due rotori a vite intermesse per aumentare la pressione e la temperaturaI compressori a vite sono altamente efficienti, affidabili e possono fornire un raffreddamento stabile.
2- Condensatore:Il condensatore è la parte del radiatore del refrigeratore a vite raffreddato ad acqua, che viene utilizzato per rilasciare calore e raffreddare il refrigerante ad alta temperatura e ad alta pressione compresso dal compressore.Il condensatore di solito adotta la struttura di tubi e pinne, e il refrigerante viene dissipato e raffreddato dal flusso di acqua circolante.
3Evaporatore:L'evaporatore è la parte di raffreddamento del frigorifero a vite raffreddato ad acqua, utilizzata per assorbire il calore generato dall'apparecchiatura o dal sistema raffreddato.il refrigerante passa da liquido a gas, assorbendo il calore e portandolo via, riducendo così la temperatura dell'apparecchiatura o del sistema da raffreddare.
4Sistema di circolazione dell'acqua di raffreddamento:Il frigorifero a vite raffreddato ad acqua mantiene l'effetto di raffreddamento attraverso il sistema di circolazione dell'acqua di raffreddamento.e dopo aver attraversato l'evaporatore per assorbire il calore, ritorna al condensatore per dissipare il calore, formando un ciclo.
5Sistema di controllo:I frigoriferi a vite raffreddati ad acqua sono di solito dotati di sistemi di controllo avanzati per il monitoraggio e la regolazione del processo di raffreddamento.controllo del flusso e altre funzioni per garantire il funzionamento stabile e le prestazioni efficienti del frigorifero.
Va notato che il frigorifero a vite raffreddato ad acqua ha bisogno di un sistema stabile di approvvigionamento e di drenaggio per garantire il suo normale funzionamento.i frigoriferi a vite raffreddati ad acqua possono anche essere dotati di funzioni aggiuntive, quali il funzionamento congiunto di più unità, l'ottimizzazione dell'efficienza energetica, ecc.
Caratteristiche di produzione:
Vantaggi dei frigoriferi a vite raffreddati ad acqua:
1. efficienza di dissipazione del calore:Il refrigeratore a vite raffreddato ad acqua trasferisce il calore all'acqua di raffreddamento attraverso il raffreddatore d'acqua e poi scarica il calore attraverso il sistema di circolazione dell'acqua di raffreddamento.A causa della maggiore capacità termica specifica dell'acqua, il raffreddamento ad acqua ha generalmente un'efficienza di dissipazione del calore più elevata e può eliminare il calore in modo più efficace.
2Stabilità del sistema:Il sistema di raffreddamento ad acqua è più stabile del sistema di raffreddamento ad aria.e non è sensibile alle variazioni della temperatura e dell'umidità ambientaliCiò rende i sistemi raffreddati ad acqua più adatti per applicazioni a lunga durata e a temperatura controllata.
3Operazione silenziosa:I frigoriferi a vite raffreddati ad acqua sono generalmente più silenziosi dei frigoriferi raffreddati ad aria.l'impatto del rumore sull'ambiente interno è ridotto, ed è adatto per luoghi con elevati requisiti di rumorosità.
Principio di funzionamento:
Il principio di funzionamento del frigorifero a vite raffreddato ad acqua comprende principalmente quattro processi di compressione, condensazione, espansione ed evaporazione.
1. Processo di compressione:Sotto l'azione del compressore a vite, il refrigerante viene compresso in un gas ad alta temperatura e pressione, mentre assorbe il calore circostante.
2Processo di condensazione:Il refrigerante ad alta temperatura e alta pressione entra nel condensatore e, a contatto con acqua fredda o aria circostante, emette calore e si raffredda in un liquido ad alta pressione.
3Processo di espansione:Il refrigerante liquido ad alta pressione entra nell'evaporatore attraverso la valvola dell'acceleratore, la pressione scende improvvisamente,e il refrigerante liquido si espande in un refrigerante a bassa pressione mentre assorbe il calore circostante.
4Processo di evaporazione:Il refrigerante a bassa pressione entra nell'evaporatore, assorbe il calore circostante a contatto con l'acqua o l'aria, si trasforma in un refrigerante a bassa temperatura e bassa pressione,e ritorna al processo di compressione.
Attraverso un tale processo di ciclo, il frigorifero a vite raffreddato ad acqua può fornire acqua fredda all'area da raffreddare per ottenere gli effetti di raffreddamento, deumidificazione e mantenimento dell'aria fresca.Allo stesso tempo, anche il frigorifero a vite raffreddato ad acqua emetterà una certa quantità di calore,che deve essere dissipato attraverso torri di raffreddamento o altre apparecchiature di dissipazione del calore per garantire il normale funzionamento del sistema.
Parametri tecnici:
| Modello | JLSW-30D | JLSW-40D | JLSW-50D | JLSW-60D | JLSW-80D | JLSW-100D | JLSW-120D | JLSW-150D | ||
| capacità di raffreddamento | KW/h | 100 | 140 | 180 | 200 | 260 | 370 | 430 | 550 | |
| TR | 28.5 | 39.8 | 51.2 | 56.9 | 73.9 | 105.2 | 122.3 | 156.4 | ||
| Intervallo di temperatura | 5°C~35°C ((Sotto 0°C può essere personalizzato) | |||||||||
| Fornitore di alimentazione | 3N-380V/415 50 Hz/60 Hz | |||||||||
| Compressore | Tipo | per la fabbricazione di apparecchiature per la trasmissione di dati | ||||||||
| Potenza | KW | 22 | 30 | 36 | 41 | 56 | 80 | 93 | 118 | |
| corrente elettrica | A | 39 | 51 | 65 | 71 | 95 | 135 | 156 | 198 | |
| Agente frigorifero | Tipo | R22/R407c | ||||||||
| Metodo di controllo | Valvola di espansione per rilevamento della pressione esterna | |||||||||
| volume di riempimento | Kg | 16.5 | 22.2 | 27.5 | 33.4 | 44.4 | 55.6 | 66.5 | 82.6 | |
| Evaporatore | conchiglia e tubo | |||||||||
| Flusso | m3/h | 17.2 | 22.4 | 29.3 | 33 | 43.9 | 64.2 | 75.2 | 95.3 | |
| Diametro | centimetro | G2,5" | G3" | G3" | G3" | G3" | G4" | G4" | G4" | |
| Compressore | Tipo | conchiglia e tubo | ||||||||
| Flusso | m3/h | 22.4 | 29.2 | 35.2 | 42.9 | 57.8 | 84.3 | 101.1 | 123.9 | |
| Diametro | centimetro | G2,5" | G3" | G3" | G3" | G3" | G4" | G4" | G4" | |
| Dispositivo di protezione | Interruttore ad alta e bassa pressione, protezione antigelo, spina/valvola di sicurezza fusibile, dispositivo di protezione contro il sovraccarico, protettore contro il surriscaldamento della bobina, interruttore automatico di protezione della temperatura, ecc. | |||||||||
| Dimensioni della macchina | L | mm | 2200 | 2250 | 2350 | 2450 | 2500 | 2900 | 3000 | 3000 |
| W | mm | 800 | 800 | 800 | 900 | 900 | 900 | 1500 | 1500 | |
| H | mm | 1500 | 1600 | 1650 | 1750 | 1800 | 1850 | 1500 | 1550 | |
| Peso unitario | Kg | 960 | 990 | 1260 | 1380 | 1520 | 1830 | 2150 | 2580 | |
| Modello | JLSW-170D | JLSW-200D | JLSW-230D | JLSW-260D | JLSW-280D | JLSW-310D | JLSW-350D | JLSW-400D | ||
| capacità di raffreddamento | KW/h | 620 | 710 | 830 | 930 | 1020 | 1130 | 1270 | 1530 | |
| TR | 176.3 | 201.9 | 236 | 264.4 | 290 | 321.3 | 361.1 | 435 | ||
| Intervallo di temperatura | 5°C~35°C ((Sotto 0°C può essere personalizzato) | |||||||||
| Fornitore di alimentazione | 3N-380V/415 50 Hz/60 Hz | |||||||||
| Compressore | Tipo | per la fabbricazione di apparecchiature per la trasmissione di dati | ||||||||
| Potenza | KW | 130 | 150 | 175 | 200 | 225 | 250 | 281 | 325 | |
| corrente elettrica | A | 218 | 253 | 295 | 335 | 390 | 432 | 480 | 553 | |
| Agente frigorifero | Tipo | R22/R407c | ||||||||
| Metodo di controllo | Valvola di espansione per rilevamento della pressione esterna | |||||||||
| volume di riempimento | Kg | 93.8 | 111.2 | 126.8 | 144.1 | 155.4 | 170.9 | 193.2 | 220.9 | |
| Evaporatore | conchiglia e tubo | |||||||||
| Flusso | m3/h | 108.6 | 126.3 | 144.9 | 163.8 | 176.4 | 196.5 | 222.4 | 252.6 | |
| Diametro | centimetro | G5" | G5" | G6" | G6" | G8" | G8" | G8" | G8" | |
| Compressore | Tipo | conchiglia e tubo | ||||||||
| Flusso | m3/h | 141.1 | 166.2 | 190.9 | 215.8 | 232.4 | 258.6 | 290.8 | 333.2 | |
| Diametro | centimetro | G5" | G5" | G6" | G6" | G8" | G8" | G8" | G8" | |
| Dispositivo di protezione | Interruttore ad alta e bassa pressione, protezione antigelo, spina/valvola di sicurezza fusibile, dispositivo di protezione contro il sovraccarico, protettore contro il surriscaldamento della bobina, interruttore automatico di protezione della temperatura, ecc. | |||||||||
| Dimensioni della macchina | L | mm | 3600 | 3600 | 3600 | 3650 | 3650 | 3700 | 3700 | 4200 |
| W | mm | 1500 | 1500 | 1500 | 1600 | 1650 | 1750 | 1750 | 1750 | |
| H | mm | 1650 | 1650 | 1700 | 1700 | 1700 | 1750 | 1800 | 1800 | |
| Peso unitario | Kg | 3050 | 3200 | 3450 | 3780 | 4060 | 4330 | 4600 | 4820 | |
Industria delle applicazioni:
Nel processo di fabbricazione delle batterie, il frigorifero può essere utilizzato per il raffreddamento delle seguenti apparecchiature e pezzi da lavorare:
1. Macchine per rivestimento di elettrodi:La macchina di rivestimento degli elettrodi viene utilizzata per rivestire il materiale degli elettrodi sul foglio degli elettrodi della batteria.che richiede il raffreddamento per mantenere la stabilità del processo di rivestimento e la qualità del foglio dell'elettrodoIl raffreddatore può essere utilizzato per raffreddare la parte del rullo e della testa di rivestimento della macchina di rivestimento degli elettrodi per garantire che la temperatura sia controllata entro un intervallo appropriato.
2Pressa calda:La stampa a caldo viene utilizzata per pressare a caldo la lamina dell'elettrodo, il separatore, il collettore di corrente e altri componenti per formare una lamina della batteria.a causa dell'elevata temperatura e pressione, genererà molto calore. The chiller can be used to cool the heating plate and cooling plate of the heat press machine to control the temperature during the heat press process and ensure the quality and consistency of the battery sheet.
3. forno a vuoto:Nella produzione di batterie, alcuni processi devono essere effettuati in ambiente vuoto, come l'essiccazione e la sinterizzazione.I forni a vuoto generano calore durante questi processi e richiedono raffreddamento per mantenere una temperatura stabile all'interno del forno a vuotoIl frigorifero può essere utilizzato per raffreddare il sistema di raffreddamento del forno a vuoto per garantire la stabilità del processo e la qualità del prodotto.
4. attrezzature per l'imballaggio delle batterie:Nella fase finale della fabbricazione delle batterie, le batterie devono essere confezionate, ad esempio in involucri metallici o di plastica.alcune apparecchiature generano calore e devono essere raffreddate per garantire la stabilità del processo di imballaggio e la qualità del prodottoI refrigeratori possono essere utilizzati per raffreddare le attrezzature di imballaggio e mantenere la temperatura entro un intervallo appropriato.
Queste apparecchiature e pezzi di lavoro sono coinvolti nella generazione di calore durante il processo di fabbricazione delle batterie,e devono essere raffreddati da frigoriferi per mantenere la stabilità del processo e la qualità del prodottoI refrigeratori svolgono un ruolo importante nell'industria della produzione di batterie.
Produzione automobilistica Ingegneria chimica Industria elettronica Industria elettroplatazione
Industria del stampaggio a iniezione Industria farmaceutica Industria dell'imballaggio di plastica Industria tipografica
Upport e servizi:
Il supporto tecnico e il servizio dei frigoriferi comprendono:
1. Assistenza clienti 24 ore su 24
2. Installazione e manutenzione del telecomando
3. Diagnosi e risoluzione dei problemi a distanza
4- telefonico/e-mail - consulenza e orientamento
5. Documentazione e manuali di facile utilizzo
6. Aggiornamenti e aggiornamenti del software
7. Prezzo di costo dei pezzi di ricambio e dei materiali di consumo
Imballaggio e trasporto:
I frigoriferi vengono confezionati e spediti in scatole di legno di compensato standard. Tutti i componenti sono fissati e protetti con una pellicola, e l'unità viene poi posta su un pallet per un facile trasporto.E appiccicate l' etichetta del marchio di spedizione sulla scatola di legno per garantire la corretta consegna.
In che modo il frigorifero garantisce che la temperatura dell'ambiente di prova sia stabile durante la prova del ciclo di carica-scarica della batteria?
Nella prova del ciclo di carica e scarica della batteria, il frigorifero può garantire la stabilità della temperatura dell'ambiente di prova nei seguenti modi:
1. attrezzature di prova di raffreddamento:La prova del ciclo di carica-scarica comporta solitamente l'uso di apparecchiature di prova quali banchi di prova, slot di prova, ecc.Il frigorifero può controllare la temperatura dell'attrezzatura di prova raffreddando il sistema di raffreddamento dell'attrezzatura di prova, come ad esempio un frigorifero o uno scambiatore di calore.
2. raffreddare il campione della batteria:Durante il ciclo di prova di carica-scarica, il campione di batteria genera calore. Usually a coolant or cold water circulation system can be used to flow coolant or cold water through the battery sample or test tank to absorb heat and keep the temperature of the battery sample stable.
3Sistema di controllo della temperatura:I refrigeratori sono di solito dotati di un sistema di controllo della temperatura in grado di controllare con precisione la temperatura del liquido di raffreddamento o dell'acqua fredda.Impostando parametri di impostazione e di controllo della temperatura appropriati, il frigorifero può mantenere in modo stabile la temperatura dell'ambiente di prova in base ai requisiti di prova e alle caratteristiche del campione.
4. Sensore di temperatura e controllo di feedback:The chiller is usually combined with a temperature sensor and feedback control system to monitor the temperature of the test environment in real time and adjust the operating state of the cooling system according to the feedback signalIn questo modo, si può realizzare il controllo a circuito chiuso della temperatura, in modo che la temperatura dell'ambiente di prova possa essere stabilizzata entro un intervallo predeterminato.
Attraverso i metodi di cui sopra, il frigorifero può fornire un effetto di raffreddamento stabile per garantire che la temperatura dell'ambiente di prova sia stabile durante la prova del ciclo di carica e scarica della batteria.Ciò garantisce l'accuratezza e la ripetibilità dei risultati dei test fornendo al contempo dati affidabili per la valutazione delle prestazioni della batteria e la previsione della durata della batteria..
