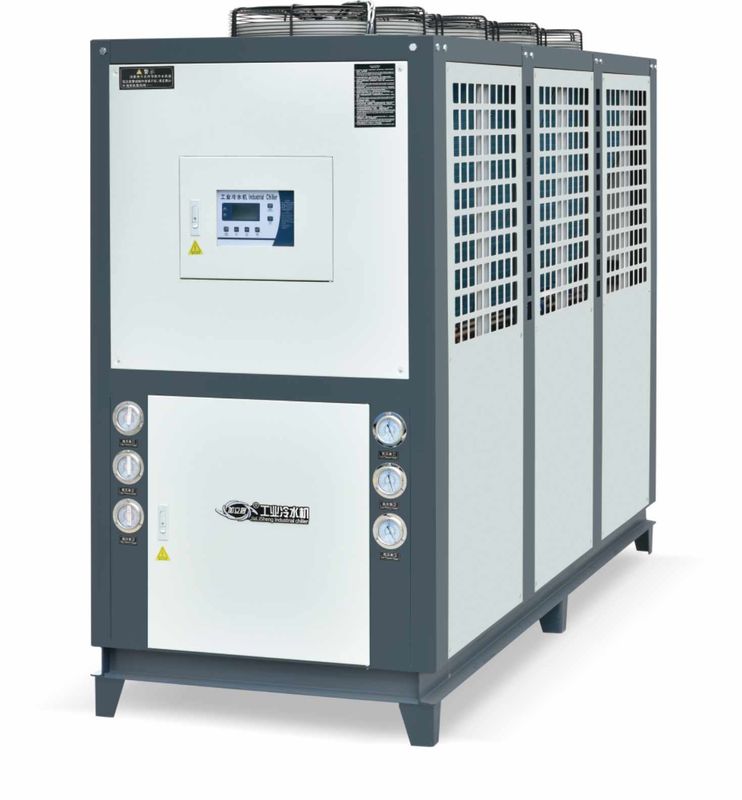

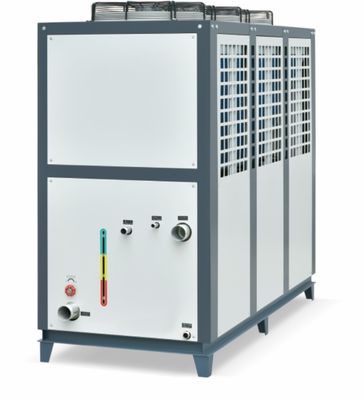

JLSF-30HP Chiller ad acqua raffreddata ad aria per l'industria della carta in fibre chimiche
Dettagli:
| Luogo di origine: | Dongguan Cina |
| Marca: | JIALIS |
| Certificazione: | CE/ISO9001 |
| Numero di modello: | JLSF-30HP |
Termini di pagamento e spedizione:
| Quantità di ordine minimo: | 1 set |
|---|---|
| Prezzo: | Discuss |
| Imballaggi particolari: | Scatola in legno compensato |
| Tempi di consegna: | 7 giorni |
| Termini di pagamento: | T/T |
| Capacità di alimentazione: | 300 unità al mese |
|
Informazioni dettagliate |
|||
| Nome del prodotto: | Refrigeratore di acqua raffreddata dell'aria | Sistema di controllo: | PLC/microcomputer |
|---|---|---|---|
| temperatura dell'acqua dello sbocco: | 5-50℃ | Tipo del compressore: | Rotolo/semiermetico/ermetico |
| Evaporatore: | Bobina del serbatoio di acqua/scambiatore di calore di Shell e della metropolitana/piatto | condensatore: | Metropolitana alettata |
| Fan del condensatore: | Assiale/centrifuga | Livello acustico: | ≤75dB (A) |
| Voltaggio: | 220V/380V/415V/440V/480V | Frequenza: | 50Hz/60Hz |
| Refrigerante: | R22/R407C/R134A/R410A/R404A | sistema di protezione: | Pressione, scorrimento dell'acqua, sovraccarico, ecc. massimi minimi. |
| pompa: | Centrifugo/verticale | garanzia: | 12 mesi |
| Evidenziare: | Caldaia acqua a raffreddamento dell'aria per l'industria della carta,Chiller ad acqua di fibra chimica per raffreddamento dell'aria,JLSF-30HP frigorifero ad acqua raffreddata ad aria |
||
Descrizione di prodotto
JLSF-30HP frigorifero ad acqua raffreddata ad aria Tessile, cuoio, fibre chimiche, industria della carta
Descrizione del prodotto:
Il refrigeratore raffreddato ad aria è un tipo di apparecchiatura di raffreddamento, noto anche come refrigeratore.che è diverso dal modo in cui funzionano i frigoriferi raffreddati ad acqua, che utilizza un condensatore d'acqua per scaricare il calore.
Rispetto al raffreddatore tradizionale raffreddato ad acqua, la differenza tra il raffreddatore raffreddato ad aria e il raffreddatore tradizionale raffreddato ad acqua è che utilizza un raffreddatore ad aria come condensatore,e il ventilatore soffia l'aria necessaria per la dissipazione del calore da un lato della macchina e lo espelle dall'altro lato. raggiungere il raffreddamento. Pertanto, il refrigeratore raffreddato ad aria non ha bisogno di una fonte di acqua di raffreddamento esterna, è indipendente ed è molto conveniente da installare e spostare.
Caratteristiche del prodotto:
Il frigorifero raffreddato ad aria è un apparecchio di refrigerazione comune, le sue caratteristiche principali sono le seguenti:
1- Indipendenza:Il frigorifero raffreddato ad aria non ha bisogno di essere collegato a una fonte esterna di acqua di raffreddamento attraverso tubi o pompe d'acqua.
2.Alta efficienza e risparmio energetico:Il frigorifero raffreddato ad aria adotta compressori e scambiatori di calore ad alta efficienza, in grado di raggiungere i requisiti di temperatura impostati in un breve lasso di tempo,e può anche ridurre il consumo di energia e avere migliori effetti di risparmio energetico.
3.Facile manutenzione:Il frigorifero raffreddato ad aria è di struttura semplice, facile da mantenere, facile da pulire e da riparare.
4- Basso rumore:Il frigorifero raffreddato ad aria ha un basso rumore di funzionamento e non interferirà con l'ambiente circostante e il personale.
5.Controllo automatico:Il frigorifero raffreddato ad aria adotta un sistema di controllo avanzato, che può regolare automaticamente la temperatura e l'umidità per garantire un effetto di raffreddamento stabile e affidabile.
6- Flessibilità:Il frigorifero raffreddato ad aria può essere utilizzato da solo o in combinazione con altre apparecchiature per soddisfare esigenze diverse.
In generale, il refrigeratore raffreddato ad aria presenta le caratteristiche di indipendenza, elevata efficienza e risparmio energetico, facile manutenzione, basso rumore, controllo automatico e flessibilità,e è un'attrezzatura ideale ampiamente utilizzata in varie esigenze di refrigerazione.
Principio di funzionamento:
I componenti principali di un frigorifero raffreddato ad aria comprendono un compressore, un condensatore d'aria, una valvola di espansione e un evaporatore.
1Il compressore assorbe gas refrigerante a bassa pressione e bassa temperatura e lo comprime in gas ad alta pressione e alta temperatura.
2Questo gas refrigerante ad alta temperatura e pressione entra nel condensatore d'aria, scambia calore con l'aria ambiente e scarica calore nell'ambiente.mentre il refrigerante si condensa dallo stato gassoso allo stato liquido.
3Il liquido refrigerante ad alta pressione passa attraverso la valvola di espansione, la pressione scende improvvisamente, e si trasforma in un liquido refrigerante a bassa pressione e bassa temperatura.
4Il liquido refrigerante a bassa temperatura e bassa pressione entra nell'evaporatore, assorbe il calore interno, si evapora in stato gassoso da solo,e la temperatura interna scende per raggiungere lo scopo di refrigerazione.
5Il gas refrigerante viene risucchiato nel compressore per completare un ciclo.
I vantaggi dei frigoriferi raffreddati ad aria includono la semplice installazione, l'assenza di torri di raffreddamento e pompe di raffreddamento dell'acqua e i bassi costi di manutenzione.il suo rendimento è inferiore a quello dei frigoriferi raffreddati ad acqua, soprattutto a temperature ambientali elevate, e la sua efficienza sarà ulteriormente ridotta.
| 1 Compressore | 5 Evaporatore | 9 Sensore di temperatura | 13 Valvola di bypass |
| 2 Condensatore | 6 Valvola a sfera | 10 Serbatoio dell'acqua | 14 Controller a bassa tensione |
| 3 Asciugatrice di filtri | 7 Interruttore antigelo | 11 Misuratore di pressione della pompa dell'acqua | 15 Controller ad alta tensione |
| 4 Valvola di espansione | 8 Scambio fluttuante | 12 Pompa dell'acqua |
16 Valvola di sollevamento della pressione |
Parametri tecnici:
| Modello | JLSF-1HP | JLSF-2HP | JLSF-3HP | JLSF-4HP | JLSF-5HP | JLSF-6HP | JLSF-8HP | JLSF-10HP | ||
| capacità di raffreddamento | KW/h | 3.1 | 6.2 | 9.3 | 12.4 | 15.5 | 18.6 | 24.8 | 31 | |
| Kcal/h | 2,700 | 5,400 | 8,100 | 10,800 | 13,500 | 16,200 | 21,600 | 27,000 | ||
| Intervallo di temperatura | 5°C-35°C ((Sotto 0°C può essere personalizzato) | |||||||||
| Fornitore di alimentazione | 1PH-220V 50HZ/60HZ 3PH-380V/415V 50HZ/60HZ | |||||||||
| Potenza totale | KW | 1.21 | 2.03 | 2.84 | 3.7 | 4.5 | 5.7 | 7.33 | 8.83 | |
| Compressore | Tipo | Tipo di rotolo o di pistone ermetico | ||||||||
| Potenza | KW | 0.75 | 1.50 | 2.25 | 3.00 | 3.75 | 4.50 | 6.00 | 7.50 | |
| Pompa di circolazione | Potenza | KW | 0.375 | 0.375 | 0.375 | 0.375 | 0.75 | 0.75 | 0.75 | 1.5 |
| Testa | m | 22 | 22 | 22 | 22 | 23 | 23 | 23 | 21.5 | |
| Agente frigorifero | Tipo | R22/R407c/R134a/R410a | ||||||||
| Metodo di controllo | Valvola di espansione per rilevamento della pressione esterna | |||||||||
| volume di riempimento | Kg | 0.50 | 1.00 | 1.50 | 2.00 | 2.50 | 3.00 | 4.00 | 5.00 | |
| Evaporatore | Flusso | m3/h | 0.82 | 0.98 | 1.45 | 1.88 | 2.42 | 2.92 | 3.75 | 4.85 |
| capacità idrica | m3 | 0.028 | 0.04 | 0.05 | 0.05 | 0.065 | 0.065 | 0.13 | 0.18 | |
| Diametro | centimetro | 1/2" | 3/4" | 1" | 1-1/2" | 1-1/2" | ||||
| Condensatore | Tipo | Sette di ottone efficienti a pinna di alluminio ondulato | ||||||||
| Ventilatore | Tipo | Flusso assiale | ||||||||
| volume dell'aria | m3/h | 1000 | 2000 | 3000 | 4000 | 5000 | 6000 | 8000 | 10000 | |
| Dispositivo di protezione | Interruttore ad alta e bassa pressione, protezione antigelo, spina/valvola di sicurezza fusibile, dispositivo di protezione contro il sovraccarico, protettore contro il surriscaldamento della bobina, interruttore automatico di protezione della temperatura, ecc. | |||||||||
| Dimensioni della macchina | L | mm | 680 | 800 | 1040 | 1140 | 1140 | 1200 | 1400 | 1400 |
| W | mm | 420 | 480 | 555 | 620 | 620 | 650 | 725 | 725 | |
| H | mm | 720 | 850 | 1060 | 1200 | 1200 | 1160 | 1450 | 1450 | |
| Peso unitario | Kg | 60 | 90 | 130 | 140 | 170 | 210 | 270 | 350 | |
| Modello | JLSF-12HP | JLSF-15HP | JLSF-20HP | JLSF-25HP | JLSF-30HP | JLSF-40HP | JLSF-50HP | JLSF-60HP | ||
| capacità di raffreddamento | KW/h | 37.2 | 46.5 | 65 | 77.5 | 93 | 124 | 155 | 186 | |
| Kcal/h | 29,059 | 37,965 | 50,805 | 61,683 | 74,992 | 97,675 | 116,521 | 156,249 | ||
| Intervallo di temperatura | 5°C-35°C ((Sotto 0°C può essere personalizzato) | |||||||||
| Fornitore di alimentazione | 1N-220V 50HZ/60HZ 3N-380V/415V 50HZ/60HZ | |||||||||
| Potenza totale | KW | 11.4 | 13.62 | 19.8 | 22.75 | 28.3 | 39.2 | 46.75 | 56.1 | |
| Compressore | Tipo | Tipo di rotolo o di pistone ermetico | ||||||||
| Potenza | KW | 9 | 11.25 | 15 | 18.75 | 22.5 | 30 | 37.5 | 45 | |
| Pompa di circolazione | Potenza | KW | 1.5 | 1.5 | 2.2 | 2.2 | 4 | 4 | 4 | 5.5 |
| Testa | m | 21.5 | 21.5 | 22 | 22 | 25 | 25 | 25 | 26 | |
| Agente frigorifero | Tipo | R22/R407c/R134a/R410a | ||||||||
| Metodo di controllo | Valvola di espansione per rilevamento della pressione esterna | |||||||||
| volume di riempimento | Kg | 7.2 | 9.1 | 12.2 | 15.3 | 18.6 | 24.5 | 30.6 | 36.8 | |
| Evaporatore | Flusso | m3/h | 5.81 | 7.6 | 10.16 | 12.34 | 15.2 | 19.53 | 23.3 | 30.52 |
| capacità idrica | m3/h | 0.18 | 0.21 | 0.28 | 0.32 | 0.32 | 0.61 | 0.66 | 0.72 | |
| Diametro | centimetro | 1.5" | 2" | 2.5" | 3" | |||||
| Condensatore | Tipo | Sette di ottone efficienti a pinna di alluminio ondulato | ||||||||
| Ventilatore | Tipo | Flusso assiale | ||||||||
| volume dell'aria | m3/h | 12000 | 15000 | 20000 | 25000 | 30000 | 40000 | 50000 | 60000 | |
| Dispositivo di protezione | Interruttore ad alta e bassa pressione, protezione antigelo, spina/valvola di sicurezza fusibile, dispositivo di protezione contro il sovraccarico, protettore contro il surriscaldamento della bobina, interruttore automatico di protezione della temperatura, ecc. | |||||||||
| Dimensioni della macchina | L | mm | 1400 | 1750 | 2000 | 2000 | 2200 | 2000 | 2000 | 2400 |
| W | mm | 725 | 750 | 900 | 900 | 900 | 1800 | 1800 | 1800 | |
| H | mm | 1450 | 1500 | 1770 | 1770 | 1770 | 2200 | 2300 | 2300 | |
| Peso unitario | Kg | 370 | 480 | 590 | 590 | 880 | 1000 | 1280 | 1420 | |
Industria delle applicazioni:
L'applicazione dei refrigeratori nell'industria chimica e delle fibre comprende principalmente i seguenti aspetti:
1.Plastiche di raffreddamento:I refrigeratori sono comunemente utilizzati nell'industria delle fibre chimiche per fornire raffreddamento per la lavorazione della plastica per evitare che le termoplastiche si deformino durante la lavorazione.
2Reattori di raffreddamento:I reattori nell'industria chimica devono essere raffreddati per controllare la temperatura della reazione per garantire l'effetto di reazione, e il refrigeratore può fornire un effetto di raffreddamento stabile.
3.Tessili per raffreddamento:La lavorazione tessile nell'industria delle fibre chimiche richiede un controllo della temperatura e i frigoriferi possono fornire raffreddamento per i tessuti per garantire la qualità del prodotto.
4. coloranti di raffreddamento:La fabbricazione dei coloranti deve controllare la temperatura, e il frigorifero può fornire refrigerazione per i coloranti per garantire la loro qualità.
In generale, i refrigeratori nell'industria chimica e delle fibre chimiche hanno una vasta gamma di applicazioni.che può fornire effetti di raffreddamento stabili per tutti gli anelli e garantire la qualità del prodotto e l'efficienza della produzione.
Produzione automobilistica Ingegneria chimica Industria elettronica Industria elettroplatazione
Industria del stampaggio per iniezione Industria farmaceutica Industria dell'imballaggio in plastica Industria tipografica
Upport e servizi:
Il supporto tecnico e il servizio dei frigoriferi raffreddati ad aria comprendono:
1. Assistenza clienti 24 ore su 24
2. Installazione e manutenzione del telecomando
3. Diagnosi e risoluzione dei problemi a distanza
4- telefonico/e-mail - consulenza e orientamento
5. Documentazione e manuali di facile utilizzo
6. Aggiornamenti e aggiornamenti del software
7. Prezzo di costo dei pezzi di ricambio e dei materiali di consumo
Imballaggio e trasporto:
I frigoriferi raffreddati ad aria vengono confezionati e spediti in scatole di legno compensato standard.E appiccicate l' etichetta del marchio di spedizione sulla scatola di legno per garantire la corretta consegna.
Manutenzione del prodotto:
Il frigorifero raffreddato ad aria è un'importante apparecchiatura di refrigerazione e il suo normale funzionamento richiede una manutenzione regolare.Le seguenti sono le questioni che richiedono attenzione nella manutenzione dei frigoriferi raffreddati ad aria:
1- Pulizia regolare:Il radiatore e il ventilatore del frigorifero raffreddato ad aria devono essere puliti regolarmente per garantire il suo effetto di dissipazione del calore e di ventilazione e per evitare che polvere e detriti influenzino l'effetto di raffreddamento.
2.Sostituire il filtro:Il filtro dell'aria del frigorifero raffreddato ad aria deve essere sostituito regolarmente per evitare che polveri e impurità entrino nella macchina, influenzando l'effetto di raffreddamento e la durata della macchina.
3- Controlla il refrigerante:Il refrigerante del frigorifero raffreddato ad aria deve essere controllato regolarmente per assicurarsi che la quantità di refrigerante sia entro i limiti normali e per aggiungere o sostituire tempestivamente il refrigerante.
4- Controlla il sistema elettrico:Il sistema elettrico del frigorifero raffreddato ad aria deve essere controllato regolarmente, compresi cavi, cablaggi, assicurazioni, ecc., per garantire la sua sicurezza e affidabilità.
5- Controlla il sistema meccanico:Il sistema meccanico del frigorifero raffreddato ad aria deve essere controllato regolarmente, compresi il compressore, la valvola di espansione, il motore, ecc., per garantire il suo normale funzionamento e la sua durata.
6- Manutenzione regolare:I frigoriferi raffreddati ad aria necessitano di manutenzione regolare, compresa la lubrificazione, le viti di serraggio, le regolazioni, ecc., per garantire il loro normale funzionamento e la loro durata.
7.Attenzione alla sicurezza:Quando si mantiene il frigorifero raffreddato ad aria, è necessario prestare attenzione alla sicurezza per evitare incidenti come scosse elettriche, tagli e scottature.
In sintesi, la manutenzione dei frigoriferi raffreddati ad aria richiede l'attenzione di molti aspetti: una manutenzione regolare può assicurarne il normale funzionamento e la durata, ridurre il tasso di guasti,e migliorare l'efficienza del lavoro.
