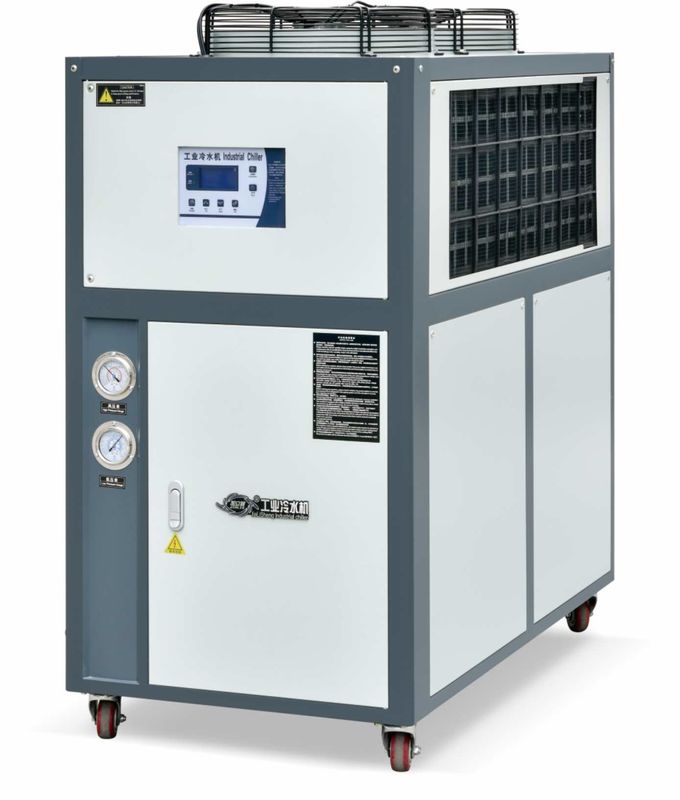

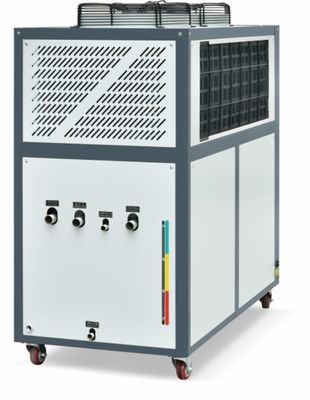

JLSF-6HP Air Cooling Water Chiller Machine per il rivestimento a vuoto per l'ossidazione elettroplata
Dettagli:
| Luogo di origine: | Dongguan Cina |
| Marca: | JIALIS |
| Certificazione: | CE/ISO |
| Numero di modello: | JLSF-6HP |
Termini di pagamento e spedizione:
| Quantità di ordine minimo: | 1 set |
|---|---|
| Prezzo: | Discuss |
| Imballaggi particolari: | Scatola in legno compensato |
| Tempi di consegna: | 5 giorni |
| Termini di pagamento: | T/T |
| Capacità di alimentazione: | 600 unità al mese |
|
Informazioni dettagliate |
|||
| Nome del prodotto: | Refrigeratore di acqua raffreddata dell'aria | Applicazione: | Industriale/annuncio pubblicitario |
|---|---|---|---|
| Controller: | Microprocessor/PLC | Tipo del compressore: | Rotolo/semiermetico/ermetico |
| Evaporatore: | Bobina del serbatoio di acqua/scambiatore di calore di Shell e della metropolitana/piatto | condensatore: | Alettato |
| Fan del condensatore: | Assiale/centrifuga | Livello audio: | 60-65dB (A) |
| pompa: | centrifuga | Refrigerante: | R22/R407C/R134A/R410A/R404A |
| Protezione: | Pressione/sequenza fase/di sovraccarico/anticongelante massimi minimi | garanzia: | 12 mesi |
| Evidenziare: | JLSF-6HP raffreddatore d'acqua ad aria,Caldaia acqua a raffreddamento dell'aria con rivestimento a vuoto,Macchine frigorifere per raffreddamento per ossidazione elettroplatazione |
||
Descrizione di prodotto
JLSF-6HP macchina di rivestimento per frigoriferi ad acqua raffreddati ad aria, rivestimento a vuoto, ossidazione elettroplata
Descrizione del prodotto:
Il frigorifero a rivestimento a vuoto è un frigorifero utilizzato per raffreddare le apparecchiature di rivestimento a vuoto.pompe a vuoto e altre apparecchiature per garantire la stabilità delle apparecchiature e la qualità del film.
Caratteristiche di produzione:
Le caratteristiche principali del refrigeratore a rivestimento sotto vuoto sono:
1Controllo della temperatura ad alta precisione:Il refrigeratore a rivestimento a vuoto può controllare con precisione la temperatura della camera di reazione, materiale bersaglio e pompa a vuoto e altre apparecchiature controllando la temperatura e il flusso di acqua di raffreddamento,in modo da garantire la stabilità dell'apparecchiatura e la qualità della pellicola.
2. raffreddamento efficiente:Il refrigeratore a rivestimento a vuoto può ridurre rapidamente la temperatura della camera di reazione, del materiale bersaglio, della pompa a vuoto e di altre apparecchiature attraverso l'acqua circolante,e migliorare l'efficienza del raffreddamento e l'efficienza della produzione.
3Struttura dell'apparecchiatura compatta:I refrigeratori a rivestimento a vuoto hanno di solito una struttura compatta, occupano un piccolo spazio e sono facili da installare e usare.
4Facile da usare:Il funzionamento del refrigeratore a rivestimento a vuoto è relativamente semplice, è sufficiente regolare la temperatura e il flusso dell'acqua di raffreddamento per realizzare il controllo dell'attrezzatura.
5- Risparmio energetico e tutela dell'ambiente:Il refrigeratore a rivestimento a vuoto adotta un design di risparmio energetico e di protezione ambientale, che può ridurre il consumo di energia e l'inquinamento ambientale.
I refrigeratori a rivestimento a vuoto sono stati ampiamente utilizzati in elettronica, optoelettronica, aviazione, chimica e altre industrie.assicurare la stabilità dell'apparecchiatura e la qualità della pellicola, migliorare l'efficienza della produzione e ridurre i costi di produzione.
Principio di funzionamento:
I componenti principali di un frigorifero raffreddato ad aria comprendono un compressore, un condensatore d'aria, una valvola di espansione e un evaporatore.
1Il compressore assorbe gas refrigerante a bassa pressione e bassa temperatura e lo comprime in gas ad alta pressione e alta temperatura.
2Questo gas refrigerante ad alta temperatura e pressione entra nel condensatore d'aria, scambia calore con l'aria ambiente e scarica calore nell'ambiente.mentre il refrigerante si condensa dallo stato gassoso allo stato liquido.
3Il liquido refrigerante ad alta pressione passa attraverso la valvola di espansione, la pressione scende improvvisamente, e si trasforma in un liquido refrigerante a bassa pressione e bassa temperatura.
4Il liquido refrigerante a bassa temperatura e bassa pressione entra nell'evaporatore, assorbe il calore interno, si evapora in stato gassoso da solo,e la temperatura interna scende per raggiungere lo scopo di refrigerazione.
5Il gas refrigerante viene risucchiato nel compressore per completare un ciclo.
I vantaggi dei frigoriferi raffreddati ad aria includono la semplice installazione, l'assenza di torri di raffreddamento e pompe di raffreddamento dell'acqua e i bassi costi di manutenzione.il suo rendimento è inferiore a quello dei frigoriferi raffreddati ad acqua, soprattutto a temperature ambientali elevate, e la sua efficienza sarà ulteriormente ridotta.
| 1 Compressore | 5 Evaporatore | 9 Sensore di temperatura | 13 Valvola di bypass |
| 2 Condensatore | 6 Valvola a sfera | 10 Serbatoio dell'acqua | 14 Controller a bassa tensione |
| 3 Asciugatrice di filtri | 7 Interruttore antigelo | 11 Misuratore di pressione della pompa dell'acqua | 15 Controller ad alta tensione |
| 4 Valvola di espansione | 8 Scambio fluttuante | 12 Pompa dell'acqua |
16 Valvola di sollevamento della pressione |
Parametri tecnici:
| Modello | JLSF-1HP | JLSF-2HP | JLSF-3HP | JLSF-4HP | JLSF-5HP | JLSF-6HP | JLSF-8HP | JLSF-10HP | ||
| capacità di raffreddamento | KW/h | 3.1 | 6.2 | 9.3 | 12.4 | 15.5 | 18.6 | 24.8 | 31 | |
| Kcal/h | 2,700 | 5,400 | 8,100 | 10,800 | 13,500 | 16,200 | 21,600 | 27,000 | ||
| Intervallo di temperatura | 5°C-35°C ((Sotto 0°C può essere personalizzato) | |||||||||
| Fornitore di alimentazione | 1PH-220V 50HZ/60HZ 3PH-380V/415V 50HZ/60HZ | |||||||||
| Potenza totale | KW | 1.21 | 2.03 | 2.84 | 3.7 | 4.5 | 5.7 | 7.33 | 8.83 | |
| Compressore | Tipo | Tipo di rotolo o di pistone ermetico | ||||||||
| Potenza | KW | 0.75 | 1.50 | 2.25 | 3.00 | 3.75 | 4.50 | 6.00 | 7.50 | |
| Pompa di circolazione | Potenza | KW | 0.375 | 0.375 | 0.375 | 0.375 | 0.75 | 0.75 | 0.75 | 1.5 |
| Testa | m | 22 | 22 | 22 | 22 | 23 | 23 | 23 | 21.5 | |
| Agente frigorifero | Tipo | R22/R407c/R134a/R410a | ||||||||
| Metodo di controllo | Valvola di espansione per rilevamento della pressione esterna | |||||||||
| volume di riempimento | Kg | 0.50 | 1.00 | 1.50 | 2.00 | 2.50 | 3.00 | 4.00 | 5.00 | |
| Evaporatore | Flusso | m3/h | 0.82 | 0.98 | 1.45 | 1.88 | 2.42 | 2.92 | 3.75 | 4.85 |
| capacità idrica | m3 | 0.028 | 0.04 | 0.05 | 0.05 | 0.065 | 0.065 | 0.13 | 0.18 | |
| Diametro | centimetro | 1/2" | 3/4" | 1" | 1-1/2" | 1-1/2" | ||||
| Condensatore | Tipo | Sette di ottone efficienti a pinna di alluminio ondulato | ||||||||
| Ventilatore | Tipo | Flusso assiale | ||||||||
| volume dell'aria | m3/h | 1000 | 2000 | 3000 | 4000 | 5000 | 6000 | 8000 | 10000 | |
| Dispositivo di protezione | Interruttore ad alta e bassa pressione, protezione antigelo, spina/valvola di sicurezza fusibile, dispositivo di protezione contro il sovraccarico, protettore contro il surriscaldamento della bobina, interruttore automatico di protezione della temperatura, ecc. | |||||||||
| Dimensioni della macchina | L | mm | 680 | 800 | 1040 | 1140 | 1140 | 1200 | 1400 | 1400 |
| W | mm | 420 | 480 | 555 | 620 | 620 | 650 | 725 | 725 | |
| H | mm | 720 | 850 | 1060 | 1200 | 1200 | 1160 | 1450 | 1450 | |
| Peso unitario | Kg | 60 | 90 | 130 | 140 | 170 | 210 | 270 | 350 | |
| Modello | JLSF-12HP | JLSF-15HP | JLSF-20HP | JLSF-25HP | JLSF-30HP | JLSF-40HP | JLSF-50HP | JLSF-60HP | ||
| capacità di raffreddamento | KW/h | 37.2 | 46.5 | 65 | 77.5 | 93 | 124 | 155 | 186 | |
| Kcal/h | 29,059 | 37,965 | 50,805 | 61,683 | 74,992 | 97,675 | 116,521 | 156,249 | ||
| Intervallo di temperatura | 5°C-35°C ((Sotto 0°C può essere personalizzato) | |||||||||
| Fornitore di alimentazione | 1N-220V 50HZ/60HZ 3N-380V/415V 50HZ/60HZ | |||||||||
| Potenza totale | KW | 11.4 | 13.62 | 19.8 | 22.75 | 28.3 | 39.2 | 46.75 | 56.1 | |
| Compressore | Tipo | Tipo di rotolo o di pistone ermetico | ||||||||
| Potenza | KW | 9 | 11.25 | 15 | 18.75 | 22.5 | 30 | 37.5 | 45 | |
| Pompa di circolazione | Potenza | KW | 1.5 | 1.5 | 2.2 | 2.2 | 4 | 4 | 4 | 5.5 |
| Testa | m | 21.5 | 21.5 | 22 | 22 | 25 | 25 | 25 | 26 | |
| Agente frigorifero | Tipo | R22/R407c/R134a/R410a | ||||||||
| Metodo di controllo | Valvola di espansione per rilevamento della pressione esterna | |||||||||
| volume di riempimento | Kg | 7.2 | 9.1 | 12.2 | 15.3 | 18.6 | 24.5 | 30.6 | 36.8 | |
| Evaporatore | Flusso | m3/h | 5.81 | 7.6 | 10.16 | 12.34 | 15.2 | 19.53 | 23.3 | 30.52 |
| capacità idrica | m3/h | 0.18 | 0.21 | 0.28 | 0.32 | 0.32 | 0.61 | 0.66 | 0.72 | |
| Diametro | centimetro | 1.5" | 2" | 2.5" | 3" | |||||
| Condensatore | Tipo | Sette di ottone efficienti a pinna di alluminio ondulato | ||||||||
| Ventilatore | Tipo | Flusso assiale | ||||||||
| volume dell'aria | m3/h | 12000 | 15000 | 20000 | 25000 | 30000 | 40000 | 50000 | 60000 | |
| Dispositivo di protezione | Interruttore ad alta e bassa pressione, protezione antigelo, spina/valvola di sicurezza fusibile, dispositivo di protezione contro il sovraccarico, protettore contro il surriscaldamento della bobina, interruttore automatico di protezione della temperatura, ecc. | |||||||||
| Dimensioni della macchina | L | mm | 1400 | 1750 | 2000 | 2000 | 2200 | 2000 | 2000 | 2400 |
| W | mm | 725 | 750 | 900 | 900 | 900 | 1800 | 1800 | 1800 | |
| H | mm | 1450 | 1500 | 1770 | 1770 | 1770 | 2200 | 2300 | 2300 | |
| Peso unitario | Kg | 370 | 480 | 590 | 590 | 880 | 1000 | 1280 | 1420 | |
Industria delle applicazioni:
I piccoli frigoriferi raffreddati ad aria sono adatti a molte industrie e applicazioni diverse, tra cui, a titolo esemplificativo, le seguenti:
1Industria elettronica:I piccoli frigoriferi raffreddati ad aria possono fornire refrigerazione per prodotti ad alta tecnologia come semiconduttori, ottici e componenti elettronici per garantire il normale funzionamento delle apparecchiature.
2Industria farmaceutica:i piccoli frigoriferi raffreddati ad aria possono fornire un effetto di raffreddamento stabile per il collegamento nel processo di produzione farmaceutica che richiede un controllo della temperatura, garantendo la qualità e la sicurezza dei prodotti farmaceutici;.
3Industria alimentare:I piccoli frigoriferi raffreddati ad aria possono fornire refrigerazione per i collegamenti che richiedono un controllo della temperatura durante la lavorazione, lo stoccaggio e il trasporto degli alimenti per garantire la qualità e la sicurezza degli alimenti.
4Industria della plastica:i piccoli frigoriferi raffreddati ad aria possono fornire refrigerazione per i collegamenti a temperatura controllata nel stampaggio a iniezione di materie plastiche, nello stampaggio a soffio, nello stampaggio per estrusione, ecc.;garantire la qualità del prodotto e l'efficienza della produzione.
5Industria chimica:i piccoli frigoriferi raffreddati ad aria possono fornire refrigerazione per i collegamenti che necessitano di un controllo della temperatura nel processo di produzione chimica per garantire la qualità e la sicurezza dei prodotti chimici.
In generale, i piccoli frigoriferi raffreddati ad aria sono adatti a varie occasioni che richiedono la refrigerazione e forniscono soluzioni di refrigerazione efficienti, stabili e affidabili per diversi settori.
Produzione automobilistica Ingegneria chimica Industria elettronica Industria elettroplatazione
Industria del stampaggio per iniezione Industria farmaceutica Industria dell'imballaggio in plastica Industria tipografica
Upport e servizi:
Il supporto tecnico e il servizio dei frigoriferi raffreddati ad aria comprendono:
1. Assistenza clienti 24 ore su 24
2. Installazione e manutenzione del telecomando
3. Diagnosi e risoluzione dei problemi a distanza
4- telefonico/e-mail - consulenza e orientamento
5. Documentazione e manuali di facile utilizzo
6. Aggiornamenti e aggiornamenti del software
7. Prezzo di costo dei pezzi di ricambio e dei materiali di consumo
Imballaggio e trasporto:
I frigoriferi raffreddati ad aria vengono confezionati e spediti in scatole di legno compensato standard.E appiccicate l' etichetta del marchio di spedizione sulla scatola di legno per garantire la corretta consegna.
L'importanza dei refrigeratori per il rivestimento a vuoto
Il frigorifero svolge un ruolo molto importante nel processo di rivestimento sotto vuoto e ha un impatto vitale sulla qualità e l'efficienza del rivestimento sotto vuoto.il ruolo dei refrigeratori nel rivestimento a vuoto si riflette principalmente nei seguenti aspetti::
1Controllare la temperatura della camera di reazione:Durante il processo di rivestimento a vuoto, la temperatura nella camera di reazione continuerà ad aumentare. The chiller can reduce the temperature of the reaction chamber by circulating water and maintain a constant temperature in the reaction chamber to improve the quality and film forming speed of the film.
2. Controllare la temperatura della pompa a vuoto:La pompa a vuoto è un dispositivo essenziale nel processo di rivestimento a vuoto e l'aumento della sua temperatura ridurrà la sua efficienza di pompaggio e la sua durata.Il raffreddatore può ridurre la temperatura della pompa a vuoto raffreddando il guscio della pompa a vuoto e il tubo di aspirazione, migliorare l'efficienza dell'aspirazione e prolungare la vita della pompa a vuoto.
3Affreddamento del bersaglio:Il bersaglio genererà calore durante il processo di rivestimento e, se non viene raffreddato in tempo, ridurrà la durata di vita del bersaglio e influenzerà la qualità del film.Il raffreddatore d'acqua può raffreddare il bersaglio attraverso l'acqua circolante, mantenere la temperatura costante del bersaglio, prolungare la vita utile del bersaglio e migliorare la qualità del film.
4. Garantire la stabilità dell' attrezzatura:Nel processo di rivestimento a vuoto, la stabilità dell'apparecchiatura ha un impatto cruciale sulla qualità e l'efficienza della formazione del film.Il frigorifero garantisce la stabilità dell'apparecchiatura controllando la temperatura della camera di reazione, pompa a vuoto e materiale bersaglio, al fine di migliorare la qualità e l'efficienza della formazione di pellicole.
In sintesi, il frigorifero non può solo garantire la stabilità dell'apparecchiatura durante il processo di rivestimento a vuoto, ma può anche controllare la temperatura della camera di reazione, della pompa a vuoto e del bersaglio,e migliorare la qualità e l'efficienza della formazione di pellicole, quindi la sua importanza per il rivestimento a vuoto non può essere ignorata.
