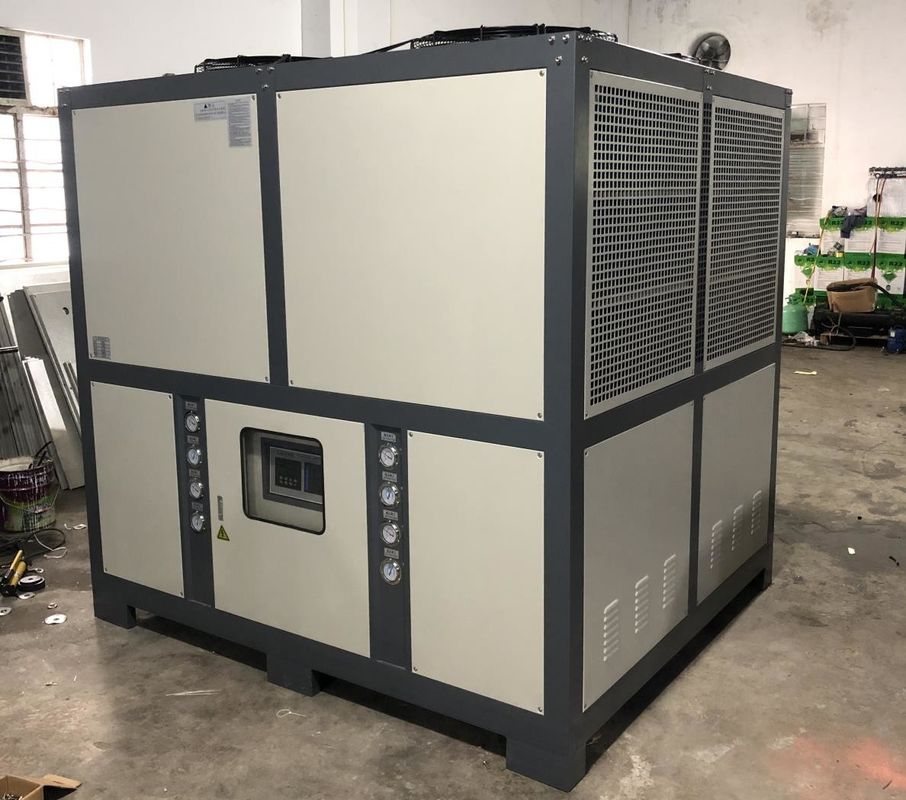

JLSF-48HP macchina di raffreddamento idrico personalizzata per stampaggio 3D
Dettagli:
| Luogo di origine: | Dongguan Cina |
| Marca: | JIALIS |
| Certificazione: | CE/ISO9001 |
| Numero di modello: | JLSF-48HP |
Termini di pagamento e spedizione:
| Quantità di ordine minimo: | 1 set |
|---|---|
| Prezzo: | Discuss |
| Imballaggi particolari: | Scatola in legno compensato |
| Tempi di consegna: | 15 GIORNI |
| Termini di pagamento: | T/T |
| Capacità di alimentazione: | 300 unità al mese |
|
Informazioni dettagliate |
|||
| Nome del prodotto: | Refrigeratore di acqua raffreddata dell'aria | Sistema di controllo: | PLC/microcomputer |
|---|---|---|---|
| temperatura dell'acqua dello sbocco: | 5-50℃ | Tipo del compressore: | Rotolo/semiermetico/ermetico |
| Evaporatore: | Bobina del serbatoio di acqua/scambiatore di calore di Shell e della metropolitana/piatto | condensatore: | Metropolitana alettata |
| Fan del condensatore: | Assiale/centrifuga | Livello acustico: | ≤75dB (A) |
| Voltaggio: | 220V/380V/415V/440V/480V | Frequenza: | 50Hz/60Hz |
| Refrigerante: | R22/R407C/R134A/R410A/R404A | sistema di protezione: | Pressione, scorrimento dell'acqua, sovraccarico, ecc. massimi minimi. |
| pompa: | Centrifugo/verticale | garanzia: | 12 mesi |
| Evidenziare: | Macchina di raffreddamento ad acqua personalizzata,Macchina di raffreddamento dell'acqua per stampa 3D,Macchine per raffreddare l'acqua a iniezione |
||
Descrizione di prodotto
JLSF-48HP Air Cooled Water Chiller Rapid Prototyping, stampaggio a iniezione, stampaggio di colata, stampa 3D
Descrizione del prodotto:
Il refrigeratore raffreddato ad aria è un tipo di apparecchiatura di raffreddamento, noto anche come refrigeratore.che è diverso dal modo in cui funzionano i frigoriferi raffreddati ad acqua, che utilizza un condensatore d'acqua per scaricare il calore.
Rispetto al raffreddatore tradizionale raffreddato ad acqua, la differenza tra il raffreddatore raffreddato ad aria e il raffreddatore tradizionale raffreddato ad acqua è che utilizza un raffreddatore ad aria come condensatore,e il ventilatore soffia l'aria necessaria per la dissipazione del calore da un lato della macchina e lo espelle dall'altro lato. raggiungere il raffreddamento. Pertanto, il refrigeratore raffreddato ad aria non ha bisogno di una fonte di acqua di raffreddamento esterna, è indipendente ed è molto conveniente da installare e spostare.
Caratteristiche del prodotto:
Il frigorifero raffreddato ad aria è un apparecchio di refrigerazione comune, le sue caratteristiche principali sono le seguenti:
1- Indipendenza:Il frigorifero raffreddato ad aria non ha bisogno di essere collegato a una fonte esterna di acqua di raffreddamento attraverso tubi o pompe d'acqua.
2.Alta efficienza e risparmio energetico:Il frigorifero raffreddato ad aria adotta compressori e scambiatori di calore ad alta efficienza, in grado di raggiungere i requisiti di temperatura impostati in un breve lasso di tempo,e può anche ridurre il consumo di energia e avere migliori effetti di risparmio energetico.
3.Facile manutenzione:Il frigorifero raffreddato ad aria è di struttura semplice, facile da mantenere, facile da pulire e da riparare.
4- Basso rumore:Il frigorifero raffreddato ad aria ha un basso rumore di funzionamento e non interferirà con l'ambiente circostante e il personale.
5.Controllo automatico:Il frigorifero raffreddato ad aria adotta un sistema di controllo avanzato, che può regolare automaticamente la temperatura e l'umidità per garantire un effetto di raffreddamento stabile e affidabile.
6- Flessibilità:Il frigorifero raffreddato ad aria può essere utilizzato da solo o in combinazione con altre apparecchiature per soddisfare esigenze diverse.
In generale, il refrigeratore raffreddato ad aria presenta le caratteristiche di indipendenza, elevata efficienza e risparmio energetico, facile manutenzione, basso rumore, controllo automatico e flessibilità,e è un'attrezzatura ideale ampiamente utilizzata in varie esigenze di refrigerazione.
Principio di funzionamento:
I componenti principali di un frigorifero raffreddato ad aria comprendono un compressore, un condensatore d'aria, una valvola di espansione e un evaporatore.
1Il compressore assorbe gas refrigerante a bassa pressione e bassa temperatura e lo comprime in gas ad alta pressione e alta temperatura.
2Questo gas refrigerante ad alta temperatura e pressione entra nel condensatore d'aria, scambia calore con l'aria ambiente e scarica calore nell'ambiente.mentre il refrigerante si condensa dallo stato gassoso allo stato liquido.
3Il liquido refrigerante ad alta pressione passa attraverso la valvola di espansione, la pressione scende improvvisamente, e si trasforma in un liquido refrigerante a bassa pressione e bassa temperatura.
4Il liquido refrigerante a bassa temperatura e bassa pressione entra nell'evaporatore, assorbe il calore interno, si evapora in stato gassoso da solo,e la temperatura interna scende per raggiungere lo scopo di refrigerazione.
5Il gas refrigerante viene risucchiato nel compressore per completare un ciclo.
I vantaggi dei frigoriferi raffreddati ad aria includono la semplice installazione, l'assenza di torri di raffreddamento e pompe di raffreddamento dell'acqua e i bassi costi di manutenzione.il suo rendimento è inferiore a quello dei frigoriferi raffreddati ad acqua, soprattutto a temperature ambientali elevate, e la sua efficienza sarà ulteriormente ridotta.
| 1 Compressore | 5 Evaporatore | 9 Sensore di temperatura | 13 Valvola di bypass |
| 2 Condensatore | 6 Valvola a sfera | 10 Serbatoio dell'acqua | 14 Controller a bassa tensione |
| 3 Asciugatrice di filtri | 7 Interruttore antigelo | 11 Misuratore di pressione della pompa dell'acqua | 15 Controller ad alta tensione |
| 4 Valvola di espansione | 8 Scambio fluttuante | 12 Pompa dell'acqua |
16 Valvola di sollevamento della pressione |
Parametri tecnici:
| Modello | JLSF-1HP | JLSF-2HP | JLSF-3HP | JLSF-4HP | JLSF-5HP | JLSF-6HP | JLSF-8HP | JLSF-10HP | ||
| capacità di raffreddamento | KW/h | 3.1 | 6.2 | 9.3 | 12.4 | 15.5 | 18.6 | 24.8 | 31 | |
| Kcal/h | 2,700 | 5,400 | 8,100 | 10,800 | 13,500 | 16,200 | 21,600 | 27,000 | ||
| Intervallo di temperatura | 5°C-35°C ((Sotto 0°C può essere personalizzato) | |||||||||
| Fornitore di alimentazione | 1PH-220V 50HZ/60HZ 3PH-380V/415V 50HZ/60HZ | |||||||||
| Potenza totale | KW | 1.21 | 2.03 | 2.84 | 3.7 | 4.5 | 5.7 | 7.33 | 8.83 | |
| Compressore | Tipo | Tipo di rotolo o di pistone ermetico | ||||||||
| Potenza | KW | 0.75 | 1.50 | 2.25 | 3.00 | 3.75 | 4.50 | 6.00 | 7.50 | |
| Pompa di circolazione | Potenza | KW | 0.375 | 0.375 | 0.375 | 0.375 | 0.75 | 0.75 | 0.75 | 1.5 |
| Testa | m | 22 | 22 | 22 | 22 | 23 | 23 | 23 | 21.5 | |
| Agente frigorifero | Tipo | R22/R407c/R134a/R410a | ||||||||
| Metodo di controllo | Valvola di espansione per rilevamento della pressione esterna | |||||||||
| volume di riempimento | Kg | 0.50 | 1.00 | 1.50 | 2.00 | 2.50 | 3.00 | 4.00 | 5.00 | |
| Evaporatore | Flusso | m3/h | 0.82 | 0.98 | 1.45 | 1.88 | 2.42 | 2.92 | 3.75 | 4.85 |
| capacità idrica | m3 | 0.028 | 0.04 | 0.05 | 0.05 | 0.065 | 0.065 | 0.13 | 0.18 | |
| Diametro | centimetro | 1/2" | 3/4" | 1" | 1-1/2" | 1-1/2" | ||||
| Condensatore | Tipo | Sette di ottone efficienti a pinna di alluminio ondulato | ||||||||
| Ventilatore | Tipo | Flusso assiale | ||||||||
| volume dell'aria | m3/h | 1000 | 2000 | 3000 | 4000 | 5000 | 6000 | 8000 | 10000 | |
| Dispositivo di protezione | Interruttore ad alta e bassa pressione, protezione antigelo, spina/valvola di sicurezza fusibile, dispositivo di protezione contro il sovraccarico, protettore contro il surriscaldamento della bobina, interruttore automatico di protezione della temperatura, ecc. | |||||||||
| Dimensioni della macchina | L | mm | 680 | 800 | 1040 | 1140 | 1140 | 1200 | 1400 | 1400 |
| W | mm | 420 | 480 | 555 | 620 | 620 | 650 | 725 | 725 | |
| H | mm | 720 | 850 | 1060 | 1200 | 1200 | 1160 | 1450 | 1450 | |
| Peso unitario | Kg | 60 | 90 | 130 | 140 | 170 | 210 | 270 | 350 | |
| Modello | JLSF-12HP | JLSF-15HP | JLSF-20HP | JLSF-25HP | JLSF-30HP | JLSF-40HP | JLSF-50HP | JLSF-60HP | ||
| capacità di raffreddamento | KW/h | 37.2 | 46.5 | 65 | 77.5 | 93 | 124 | 155 | 186 | |
| Kcal/h | 29,059 | 37,965 | 50,805 | 61,683 | 74,992 | 97,675 | 116,521 | 156,249 | ||
| Intervallo di temperatura | 5°C-35°C ((Sotto 0°C può essere personalizzato) | |||||||||
| Fornitore di alimentazione | 1N-220V 50HZ/60HZ 3N-380V/415V 50HZ/60HZ | |||||||||
| Potenza totale | KW | 11.4 | 13.62 | 19.8 | 22.75 | 28.3 | 39.2 | 46.75 | 56.1 | |
| Compressore | Tipo | Tipo di rotolo o di pistone ermetico | ||||||||
| Potenza | KW | 9 | 11.25 | 15 | 18.75 | 22.5 | 30 | 37.5 | 45 | |
| Pompa di circolazione | Potenza | KW | 1.5 | 1.5 | 2.2 | 2.2 | 4 | 4 | 4 | 5.5 |
| Testa | m | 21.5 | 21.5 | 22 | 22 | 25 | 25 | 25 | 26 | |
| Agente frigorifero | Tipo | R22/R407c/R134a/R410a | ||||||||
| Metodo di controllo | Valvola di espansione per rilevamento della pressione esterna | |||||||||
| volume di riempimento | Kg | 7.2 | 9.1 | 12.2 | 15.3 | 18.6 | 24.5 | 30.6 | 36.8 | |
| Evaporatore | Flusso | m3/h | 5.81 | 7.6 | 10.16 | 12.34 | 15.2 | 19.53 | 23.3 | 30.52 |
| capacità idrica | m3/h | 0.18 | 0.21 | 0.28 | 0.32 | 0.32 | 0.61 | 0.66 | 0.72 | |
| Diametro | centimetro | 1.5" | 2" | 2.5" | 3" | |||||
| Condensatore | Tipo | Sette di ottone efficienti a pinna di alluminio ondulato | ||||||||
| Ventilatore | Tipo | Flusso assiale | ||||||||
| volume dell'aria | m3/h | 12000 | 15000 | 20000 | 25000 | 30000 | 40000 | 50000 | 60000 | |
| Dispositivo di protezione | Interruttore ad alta e bassa pressione, protezione antigelo, spina/valvola di sicurezza fusibile, dispositivo di protezione contro il sovraccarico, protettore contro il surriscaldamento della bobina, interruttore automatico di protezione della temperatura, ecc. | |||||||||
| Dimensioni della macchina | L | mm | 1400 | 1750 | 2000 | 2000 | 2200 | 2000 | 2000 | 2400 |
| W | mm | 725 | 750 | 900 | 900 | 900 | 1800 | 1800 | 1800 | |
| H | mm | 1450 | 1500 | 1770 | 1770 | 1770 | 2200 | 2300 | 2300 | |
| Peso unitario | Kg | 370 | 480 | 590 | 590 | 880 | 1000 | 1280 | 1420 | |
Industria delle applicazioni:
Nel settore della prototipazione rapida, i refrigeratori hanno una vasta gamma di applicazioni, che comprendono principalmente i seguenti aspetti:
1. stampa 3D:La stampa 3D è una tecnologia di prototipazione rapida che crea oggetti tridimensionali costruendo materiali strato per strato.una testina di stampa ad alta temperatura o un laser riscalda il materiale di stampa, e il raffreddamento è la chiave per garantire la qualità e la stabilità della stampa. Il raffreddatore può fornire acqua di raffreddamento per la stampante 3D per ridurre la temperatura della testa di stampa o del laser,prevenire il surriscaldamento e la deformazione del materiale, migliorando così la precisione e la velocità di stampa.
2. stampaggio ad iniezione:Lo stampaggio a iniezione è una tecnica comune di prototipazione rapida utilizzata per la produzione di prodotti in plastica.Il frigorifero può fornire acqua di raffreddamento per la macchina di stampaggio a iniezione per raffreddare lo stampo a iniezione e accelerare la solidificazione della plastica, accorciando così il ciclo di stampaggio e migliorando l'efficienza della produzione.
3. Fusione e stampaggio:I frigoriferi svolgono anche un ruolo importante nella fusione rapida e nella produzione di stampi di fusione.il metallo o la lega devono essere raffreddati rapidamente per controllare il tasso di solidificazione e la struttura cristallina, in modo da ottenere la parte metallica ideale. Il refrigeratore può ottenere un raffreddamento rapido fornendo acqua di raffreddamento o un mezzo di raffreddamento,aiuta a controllare la temperatura e la velocità di solidificazione durante il processo di fusione, e migliorare la qualità delle fusioni e l'efficienza della produzione.
4- Prototipi rapidi:Nella prototipazione rapida, i refrigeratori possono essere utilizzati per fornire acqua di raffreddamento per le macchine di prototipazione rapida per controllare la temperatura dei materiali di prototipo.Questo aiuta a garantire la stabilità e la consistenza del materiale del prototipo, migliorando la qualità e la precisione della fabbricazione dei prototipi.
Con l'applicazione di frigoriferi nell'industria della prototipazione rapida, è possibile controllare efficacemente la temperatura e il processo di raffreddamento, migliorare la qualità dello stampaggio,la velocità di produzione può essere accelerataCiò ha importanti implicazioni per la produzione e la prototipazione nell'industria della prototipazione rapida.
Produzione automobilistica Ingegneria chimica Industria elettronica Industria elettroplatazione
Industria del stampaggio per iniezione Industria farmaceutica Industria dell'imballaggio in plastica Industria tipografica
Upport e servizi:
Il supporto tecnico e il servizio dei frigoriferi comprendono:
1. Assistenza clienti 24 ore su 24
2. Installazione e manutenzione del telecomando
3. Diagnosi e risoluzione dei problemi a distanza
4- telefonico/e-mail - consulenza e orientamento
5. Documentazione e manuali di facile utilizzo
6. Aggiornamenti e aggiornamenti del software
7. Prezzo di costo dei pezzi di ricambio e dei materiali di consumo
Imballaggio e trasporto:
I frigoriferi vengono confezionati e spediti in scatole di legno di compensato standard. Tutti i componenti sono fissati e protetti con una pellicola, e l'unità viene poi posta su un pallet per un facile trasporto.E appiccicate l' etichetta del marchio di spedizione sulla scatola di legno per garantire la corretta consegna.
Come scegliere il modello e le specifiche del frigorifero adatto all'industria della prototipazione rapida?
Per selezionare il modello e le specifiche del frigorifero adatto all'industria della prototipazione rapida, si possono considerare i seguenti fattori chiave:
1Capacità di raffreddamento:La capacità di raffreddamento del frigorifero è uno degli indicatori importanti per la selezione.è necessario garantire che il frigorifero possa fornire una capacità di raffreddamento sufficiente a soddisfare la domanda di raffreddamentoLa capacità di raffreddamento è generalmente espressa in termini di capacità di raffreddamento per unità di tempo (in kilowatt o tonnellate inglesi).selezionare la capacità di raffreddamento appropriata per garantire un effetto di raffreddamento stabile.
2- Intervallo di temperatura:Diversi processi di prototipazione rapida hanno requisiti di temperatura diversi.è necessario garantire che il frigorifero selezionato sia in grado di fornire la gamma di temperature richiestaI frigoriferi sono di solito dotati di un sistema di controllo della temperatura regolabile che consente di controllare con precisione la temperatura dell'acqua di raffreddamento entro un determinato intervallo.
3. Flusso e pressione:Le capacità di flusso e di pressione del frigorifero sono altresì importanti considerazioni.è necessario selezionare l'intervallo di portata e pressione appropriatoUn flusso e una pressione sufficienti possono garantire che l'acqua di raffreddamento possa essere efficacemente consegnata ai luoghi da raffreddare e soddisfare i requisiti di raffreddamento dell'apparecchiatura.
4- efficienza energetica:Quando si sceglie un frigorifero, anche l'efficienza energetica è uno dei fattori da considerare.Trovare frigoriferi ad alte prestazioni e con caratteristiche di risparmio energetico può ridurre il consumo di energia, ridurre i costi operativi ed essere rispettosi dell'ambiente.
5Affidabilità e manutenzione:È fondamentale scegliere un frigorifero con elevata affidabilità e facile manutenzione.supporto tecnico e servizio post-vendita per garantire la manutenzione tempestiva e la risoluzione dei problemi.
Oltre ai fattori sopra elencati, si dovrebbero considerare anche i vincoli di bilancio, i requisiti di spazio e altre esigenze specifiche dell'applicazione.Si raccomanda di consultare i fornitori di frigoriferi o gli ingegneri professionisti, e selezionare il modello e le specifiche di frigorifero più adatti per l'industria della prototipazione rapida in base alle esigenze e alle condizioni specifiche.
