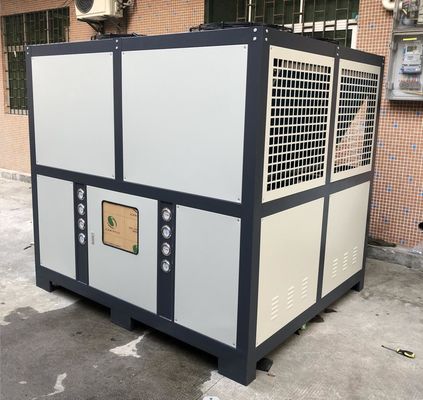

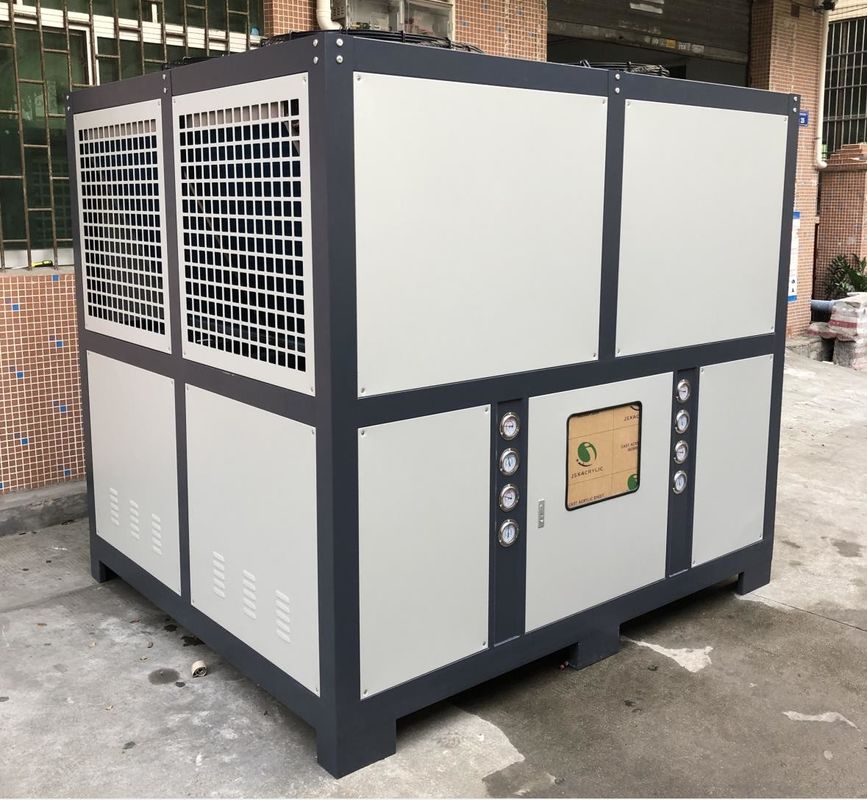

JLSF-60HP raffreddatore d'acqua ad aria industriale 415V 440V 480V
Dettagli:
| Luogo di origine: | Dongguan Cina |
| Marca: | JIALIS |
| Certificazione: | CE/ISO9001 |
| Numero di modello: | JLSF-60HP |
Termini di pagamento e spedizione:
| Quantità di ordine minimo: | 1 set |
|---|---|
| Prezzo: | Discuss |
| Imballaggi particolari: | Scatola in legno compensato |
| Tempi di consegna: | 20 giorni |
| Termini di pagamento: | T/T |
| Capacità di alimentazione: | 300 unità al mese |
|
Informazioni dettagliate |
|||
| Nome del prodotto: | Refrigeratore di acqua raffreddata dell'aria | Sistema di controllo: | PLC/microcomputer |
|---|---|---|---|
| temperatura dell'acqua dello sbocco: | 5-50℃ | Tipo del compressore: | Rotolo/semiermetico/ermetico |
| Evaporatore: | Bobina del serbatoio di acqua/scambiatore di calore di Shell e della metropolitana/piatto | condensatore: | Metropolitana alettata |
| Fan del condensatore: | Assiale/centrifuga | Livello acustico: | ≤75dB (A) |
| Voltaggio: | 220V/380V/415V/440V/480V | Frequenza: | 50Hz/60Hz |
| Refrigerante: | R22/R407C/R134A/R410A/R404A | sistema di protezione: | Pressione, scorrimento dell'acqua, sovraccarico, ecc. massimi minimi. |
| pompa: | Centrifugo/verticale | garanzia: | 12 mesi |
| Evidenziare: | Frigorifero ad acqua a raffreddamento dell'aria 415V,Chiller ad acqua a raffreddamento dell'aria 440V,Chiller ad acqua industriale da 480 V |
||
Descrizione di prodotto
JLSF-60HP Chiller ad acqua raffreddata ad aria, stampaggio a iniezione e a soffio, stampaggio a estrusione, stampaggio a soffio a stretch, stampaggio a pellicola
Descrizione del prodotto:
Il refrigeratore raffreddato ad aria è un tipo di apparecchiatura di raffreddamento, noto anche come refrigeratore.che è diverso dal modo in cui funzionano i frigoriferi raffreddati ad acqua, che utilizza un condensatore d'acqua per scaricare il calore.
Rispetto al raffreddatore tradizionale raffreddato ad acqua, la differenza tra il raffreddatore raffreddato ad aria e il raffreddatore tradizionale raffreddato ad acqua è che utilizza un raffreddatore ad aria come condensatore,e il ventilatore soffia l'aria necessaria per la dissipazione del calore da un lato della macchina e lo espelle dall'altro lato. raggiungere il raffreddamento. Pertanto, il refrigeratore raffreddato ad aria non ha bisogno di una fonte di acqua di raffreddamento esterna, è indipendente ed è molto conveniente da installare e spostare.
Caratteristiche del prodotto:
Il frigorifero raffreddato ad aria è un apparecchio di refrigerazione comune, le sue caratteristiche principali sono le seguenti:
1- Indipendenza:Il frigorifero raffreddato ad aria non ha bisogno di essere collegato a una fonte esterna di acqua di raffreddamento attraverso tubi o pompe d'acqua.
2.Alta efficienza e risparmio energetico:Il frigorifero raffreddato ad aria adotta compressori e scambiatori di calore ad alta efficienza, in grado di raggiungere i requisiti di temperatura impostati in un breve lasso di tempo,e può anche ridurre il consumo di energia e avere migliori effetti di risparmio energetico.
3.Facile manutenzione:Il frigorifero raffreddato ad aria è di struttura semplice, facile da mantenere, facile da pulire e da riparare.
4- Basso rumore:Il frigorifero raffreddato ad aria ha un basso rumore di funzionamento e non interferirà con l'ambiente circostante e il personale.
5.Controllo automatico:Il frigorifero raffreddato ad aria adotta un sistema di controllo avanzato, che può regolare automaticamente la temperatura e l'umidità per garantire un effetto di raffreddamento stabile e affidabile.
6- Flessibilità:Il frigorifero raffreddato ad aria può essere utilizzato da solo o in combinazione con altre apparecchiature per soddisfare esigenze diverse.
In generale, il refrigeratore raffreddato ad aria presenta le caratteristiche di indipendenza, elevata efficienza e risparmio energetico, facile manutenzione, basso rumore, controllo automatico e flessibilità,e è un'attrezzatura ideale ampiamente utilizzata in varie esigenze di refrigerazione.
Principio di funzionamento:
I componenti principali di un frigorifero raffreddato ad aria comprendono un compressore, un condensatore d'aria, una valvola di espansione e un evaporatore.
1Il compressore assorbe gas refrigerante a bassa pressione e bassa temperatura e lo comprime in gas ad alta pressione e alta temperatura.
2Questo gas refrigerante ad alta temperatura e pressione entra nel condensatore d'aria, scambia calore con l'aria ambiente e scarica calore nell'ambiente.mentre il refrigerante si condensa dallo stato gassoso allo stato liquido.
3Il liquido refrigerante ad alta pressione passa attraverso la valvola di espansione, la pressione scende improvvisamente, e si trasforma in un liquido refrigerante a bassa pressione e bassa temperatura.
4Il liquido refrigerante a bassa temperatura e bassa pressione entra nell'evaporatore, assorbe il calore interno, si evapora in stato gassoso da solo,e la temperatura interna scende per raggiungere lo scopo di refrigerazione.
5Il gas refrigerante viene risucchiato nel compressore per completare un ciclo.
I vantaggi dei frigoriferi raffreddati ad aria includono la semplice installazione, l'assenza di torri di raffreddamento e pompe di raffreddamento dell'acqua e i bassi costi di manutenzione.il suo rendimento è inferiore a quello dei frigoriferi raffreddati ad acqua, soprattutto a temperature ambientali elevate, e la sua efficienza sarà ulteriormente ridotta.
| 1 Compressore | 5 Evaporatore | 9 Sensore di temperatura | 13 Valvola di bypass |
| 2 Condensatore | 6 Valvola a sfera | 10 Serbatoio dell'acqua | 14 Controller a bassa tensione |
| 3 Asciugatrice di filtri | 7 Interruttore antigelo | 11 Misuratore di pressione della pompa dell'acqua | 15 Controller ad alta tensione |
| 4 Valvola di espansione | 8 Scambio fluttuante | 12 Pompa dell'acqua |
16 Valvola di sollevamento della pressione |
Parametri tecnici:
| Modello | JLSF-1HP | JLSF-2HP | JLSF-3HP | JLSF-4HP | JLSF-5HP | JLSF-6HP | JLSF-8HP | JLSF-10HP | ||
| capacità di raffreddamento | KW/h | 3.1 | 6.2 | 9.3 | 12.4 | 15.5 | 18.6 | 24.8 | 31 | |
| Kcal/h | 2,700 | 5,400 | 8,100 | 10,800 | 13,500 | 16,200 | 21,600 | 27,000 | ||
| Intervallo di temperatura | 5°C-35°C ((Sotto 0°C può essere personalizzato) | |||||||||
| Fornitore di alimentazione | 1PH-220V 50HZ/60HZ 3PH-380V/415V 50HZ/60HZ | |||||||||
| Potenza totale | KW | 1.21 | 2.03 | 2.84 | 3.7 | 4.5 | 5.7 | 7.33 | 8.83 | |
| Compressore | Tipo | Tipo di rotolo o di pistone ermetico | ||||||||
| Potenza | KW | 0.75 | 1.50 | 2.25 | 3.00 | 3.75 | 4.50 | 6.00 | 7.50 | |
| Pompa di circolazione | Potenza | KW | 0.375 | 0.375 | 0.375 | 0.375 | 0.75 | 0.75 | 0.75 | 1.5 |
| Testa | m | 22 | 22 | 22 | 22 | 23 | 23 | 23 | 21.5 | |
| Agente frigorifero | Tipo | R22/R407c/R134a/R410a | ||||||||
| Metodo di controllo | Valvola di espansione per rilevamento della pressione esterna | |||||||||
| volume di riempimento | Kg | 0.50 | 1.00 | 1.50 | 2.00 | 2.50 | 3.00 | 4.00 | 5.00 | |
| Evaporatore | Flusso | m3/h | 0.82 | 0.98 | 1.45 | 1.88 | 2.42 | 2.92 | 3.75 | 4.85 |
| capacità idrica | m3 | 0.028 | 0.04 | 0.05 | 0.05 | 0.065 | 0.065 | 0.13 | 0.18 | |
| Diametro | centimetro | 1/2" | 3/4" | 1" | 1-1/2" | 1-1/2" | ||||
| Condensatore | Tipo | Sette di ottone efficienti a pinna di alluminio ondulato | ||||||||
| Ventilatore | Tipo | Flusso assiale | ||||||||
| volume dell'aria | m3/h | 1000 | 2000 | 3000 | 4000 | 5000 | 6000 | 8000 | 10000 | |
| Dispositivo di protezione | Interruttore ad alta e bassa pressione, protezione antigelo, spina/valvola di sicurezza fusibile, dispositivo di protezione contro il sovraccarico, protettore contro il surriscaldamento della bobina, interruttore automatico di protezione della temperatura, ecc. | |||||||||
| Dimensioni della macchina | L | mm | 680 | 800 | 1040 | 1140 | 1140 | 1200 | 1400 | 1400 |
| W | mm | 420 | 480 | 555 | 620 | 620 | 650 | 725 | 725 | |
| H | mm | 720 | 850 | 1060 | 1200 | 1200 | 1160 | 1450 | 1450 | |
| Peso unitario | Kg | 60 | 90 | 130 | 140 | 170 | 210 | 270 | 350 | |
| Modello | JLSF-12HP | JLSF-15HP | JLSF-20HP | JLSF-25HP | JLSF-30HP | JLSF-40HP | JLSF-50HP | JLSF-60HP | ||
| capacità di raffreddamento | KW/h | 37.2 | 46.5 | 65 | 77.5 | 93 | 124 | 155 | 186 | |
| Kcal/h | 29,059 | 37,965 | 50,805 | 61,683 | 74,992 | 97,675 | 116,521 | 156,249 | ||
| Intervallo di temperatura | 5°C-35°C ((Sotto 0°C può essere personalizzato) | |||||||||
| Fornitore di alimentazione | 1N-220V 50HZ/60HZ 3N-380V/415V 50HZ/60HZ | |||||||||
| Potenza totale | KW | 11.4 | 13.62 | 19.8 | 22.75 | 28.3 | 39.2 | 46.75 | 56.1 | |
| Compressore | Tipo | Tipo di rotolo o di pistone ermetico | ||||||||
| Potenza | KW | 9 | 11.25 | 15 | 18.75 | 22.5 | 30 | 37.5 | 45 | |
| Pompa di circolazione | Potenza | KW | 1.5 | 1.5 | 2.2 | 2.2 | 4 | 4 | 4 | 5.5 |
| Testa | m | 21.5 | 21.5 | 22 | 22 | 25 | 25 | 25 | 26 | |
| Agente frigorifero | Tipo | R22/R407c/R134a/R410a | ||||||||
| Metodo di controllo | Valvola di espansione per rilevamento della pressione esterna | |||||||||
| volume di riempimento | Kg | 7.2 | 9.1 | 12.2 | 15.3 | 18.6 | 24.5 | 30.6 | 36.8 | |
| Evaporatore | Flusso | m3/h | 5.81 | 7.6 | 10.16 | 12.34 | 15.2 | 19.53 | 23.3 | 30.52 |
| capacità idrica | m3/h | 0.18 | 0.21 | 0.28 | 0.32 | 0.32 | 0.61 | 0.66 | 0.72 | |
| Diametro | centimetro | 1.5" | 2" | 2.5" | 3" | |||||
| Condensatore | Tipo | Sette di ottone efficienti a pinna di alluminio ondulato | ||||||||
| Ventilatore | Tipo | Flusso assiale | ||||||||
| volume dell'aria | m3/h | 12000 | 15000 | 20000 | 25000 | 30000 | 40000 | 50000 | 60000 | |
| Dispositivo di protezione | Interruttore ad alta e bassa pressione, protezione antigelo, spina/valvola di sicurezza fusibile, dispositivo di protezione contro il sovraccarico, protettore contro il surriscaldamento della bobina, interruttore automatico di protezione della temperatura, ecc. | |||||||||
| Dimensioni della macchina | L | mm | 1400 | 1750 | 2000 | 2000 | 2200 | 2000 | 2000 | 2400 |
| W | mm | 725 | 750 | 900 | 900 | 900 | 1800 | 1800 | 1800 | |
| H | mm | 1450 | 1500 | 1770 | 1770 | 1770 | 2200 | 2300 | 2300 | |
| Peso unitario | Kg | 370 | 480 | 590 | 590 | 880 | 1000 | 1280 | 1420 | |
Industria delle applicazioni:
I frigoriferi raffreddati ad aria hanno le seguenti applicazioni principali nell'industria della stampatura di materie plastiche:
1. stampaggio ad iniezione:Lo stampaggio a iniezione consiste nell'iniezione di plastica fusa in uno stampo, quindi raffreddare e solidificare per formare il prodotto di plastica desiderato.Il frigorifero raffreddato ad aria può fornire acqua di raffreddamento per la macchina di stampaggio a iniezione per ridurre la temperatura dello stampo per garantire la qualità e l'efficienza di produzione dei prodotti in plastica.
2. Formaggio a soffio:Lo stampaggio a soffio è il processo di riscaldamento e di espansione di termoplastiche in una pellicola d'aria, e quindi soffiando con uno stampo per formare il prodotto di plastica desiderato.Il raffreddatore raffreddato ad aria può fornire acqua di raffreddamento per la macchina di stampaggio a soffio per raffreddare lo stampo e i prodotti in plastica per garantire la qualità e la stabilità dimensionale dei prodotti.
3. stampaggio per estrusione:Il stampaggio per estrusione consiste nel riscaldare ed estrudere la plastica fusa attraverso un estrusore, quindi raffreddarla e solidificarla nella forma desiderata attraverso uno stampo.Il refrigeratore raffreddato ad aria può fornire acqua di raffreddamento per l'estrusore per ridurre la temperatura dell'estrusore e dello stampo per garantire la qualità e l'efficienza di produzione del prodotto.
4. Fabbricazione a fiocco a iniezione (ISBM):L'ISBM è un metodo di produzione di bottiglie o contenitori a partire da termoplastiche combinando i processi di stampaggio a iniezione e di stampaggio a soffio estensivo.I refrigeratori raffreddati ad aria sono utilizzati nel processo ISBM per fornire acqua di raffreddamento per stampi e prodotti in plastica per garantire la qualità e la stabilità dimensionale dei prodotti.
5. per la formazione di pellicole di plastica:La formazione di pellicole di plastica consiste nell'estrudere la plastica fusa in una pellicola attraverso un estrusore e formare la pellicola di plastica richiesta attraverso il raffreddamento e la solidificazione.Il refrigeratore raffreddato ad aria può fornire acqua di raffreddamento per l'estrusore per ridurre la temperatura dell'estrusore e dello stampo per garantire la qualità e l'efficienza di produzione del film di plastica.
Queste sono alcune applicazioni comuni dei refrigeratori raffreddati ad aria nell'industria dello stampaggio della plastica.La funzione di raffreddamento del frigorifero è fondamentale per mantenere il controllo della temperatura durante il processo di stampaggio della plastica per garantire la qualità del prodotto e aumentare l'efficienza della produzione.
Produzione automobilistica Ingegneria chimica Industria elettronica Industria elettroplatazione
Industria del stampaggio per iniezione Industria farmaceutica Industria dell'imballaggio in plastica Industria tipografica
Upport e servizi:
Il supporto tecnico e il servizio dei frigoriferi comprendono:
1. Assistenza clienti 24 ore su 24
2. Installazione e manutenzione del telecomando
3. Diagnosi e risoluzione dei problemi a distanza
4- telefonico/e-mail - consulenza e orientamento
5. Documentazione e manuali di facile utilizzo
6. Aggiornamenti e aggiornamenti del software
7. Prezzo di costo dei pezzi di ricambio e dei materiali di consumo
Imballaggio e trasporto:
I frigoriferi vengono confezionati e spediti in scatole di legno di compensato standard. Tutti i componenti sono fissati e protetti con una pellicola, e l'unità viene poi posta su un pallet per un facile trasporto.E appiccicate l' etichetta del marchio di spedizione sulla scatola di legno per garantire la corretta consegna.
L'acqua di raffreddamento del frigorifero a raffreddamento ad aria ha bisogno di un trattamento speciale?
L'acqua di raffreddamento del frigorifero raffreddato ad aria deve di solito essere trattata per garantire che la qualità dell'acqua soddisfi i requisiti e protegga il normale funzionamento del frigorifero e delle relative apparecchiature.Ecco alcuni metodi comuni di trattamento dell'acqua di raffreddamento:
1Filtrazione dello schermo:L'acqua di raffreddamento può contenere sostanze solide in sospensione, particolato e impurità, eliminando efficacemente tali impurità e mantenendo pulita l'acqua di raffreddamento.
2Trattamento anticorrosione:Le sostanze corrosive presenti nell'acqua di raffreddamento, quali ossigeno, anidride carbonica e solfuro, possono avere un effetto corrosivo sul frigorifero e sulle relative apparecchiature.di solito vengono aggiunti conservanti per inibire la corrosione e proteggere il normale funzionamento dell'apparecchiatura.
3. Trattamento anti-scalatura:I componenti dell'acqua dura contenuti nell'acqua di raffreddamento, come il calcio e il magnesio, formano uno strato di scaglie sulla superficie dell'apparecchiatura.che influenzerà l'effetto di trasferimento di calore e ridurrà l'efficienza dell'apparecchiaturaPertanto, possono essere adottate misure anti-scalatura, come l'aggiunta di un agente anti-scalatura o un trattamento di ammorbidimento dell'acqua, per ridurre la formazione di uno strato di scala.
4Controllo microbico:I microrganismi come batteri, alghe e funghi possono esistere nell'acqua di raffreddamento, causando deterioramento della qualità dell'acqua, blocco dei tubi e danni alle apparecchiature.,possono essere utilizzati biocidi o trattamenti regolari di disinfezione.
5- Regolazione del pH:Il valore del pH dell'acqua di raffreddamento ha un impatto sulla corrosione e sulla formazione di squame dell'apparecchiatura.La corretta regolazione del valore del pH dell'acqua di raffreddamento può fornire migliori effetti anticorrosivi e anti-scale.
Il metodo di trattamento appropriato deve essere determinato in funzione della qualità e delle condizioni di utilizzo specifiche dell'acqua di raffreddamento.i fabbricanti forniscono suggerimenti per il trattamento dell'acqua di raffreddamento e guidano gli utilizzatori nell'esecuzione delle corrispondenti operazioni di trattamento;L'ispezione e la manutenzione regolari del sistema di acqua di raffreddamento sono anche una misura importante per garantire la qualità dell'acqua di raffreddamento.
