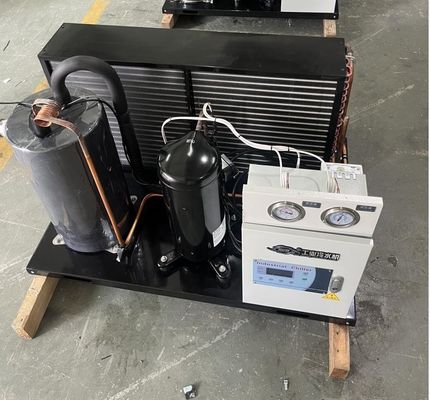

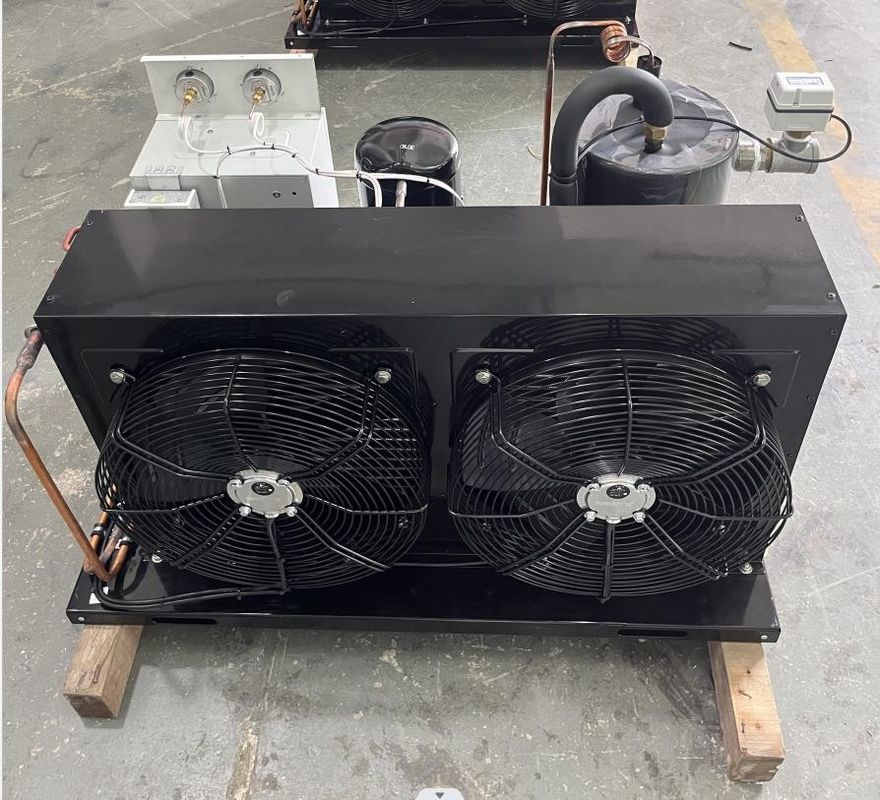

JLSF-5HP macchina di raffreddamento dell'acqua aria raffreddata con pompa centrifuga
Dettagli:
| Luogo di origine: | Dongguan Cina |
| Marca: | JIALIS |
| Certificazione: | CE/ISO9001 |
| Numero di modello: | JLSF-5CV |
Termini di pagamento e spedizione:
| Quantità di ordine minimo: | 1 set |
|---|---|
| Prezzo: | Discuss |
| Imballaggi particolari: | Scatola in legno compensato |
| Tempi di consegna: | 10 GIORNI |
| Termini di pagamento: | T/T |
| Capacità di alimentazione: | 600 unità al mese |
|
Informazioni dettagliate |
|||
| Nome del prodotto: | Refrigeratore di acqua raffreddata dell'aria | Applicazione: | Industriale/annuncio pubblicitario |
|---|---|---|---|
| Controller: | Microprocessor/PLC | Tipo del compressore: | Rotolo/semiermetico/ermetico |
| Evaporatore: | Bobina del serbatoio di acqua/scambiatore di calore di Shell e della metropolitana/piatto | condensatore: | Alettato |
| Fan del condensatore: | Assiale/centrifuga | Livello audio: | 60-65dB (A) |
| pompa: | centrifuga | Refrigerante: | R22/R407C/R134A/R410A/R404A |
| Protezione: | Pressione/sequenza fase/di sovraccarico/anticongelante massimi minimi | garanzia: | 12 mesi |
| Evidenziare: | Macchina di raffreddamento dell'acqua JLSF-5HP,Macchina di raffreddamento ad acqua centrifuga,Caldaia acqua centrifuga raffreddata ad aria |
||
Descrizione di prodotto
JLSF-5HP Chiller ad acqua raffreddata ad aria Produzione di semiconduttori, circuiti integrati e dispositivi optoelettronici
Descrizione del prodotto:
La macchina modulare raffreddata ad aria è un tipo di apparecchiatura di refrigerazione che utilizza il raffreddamento ad aria per ottenere la refrigerazione.e un evaporatore, ecc. Può far circolare il refrigerante tra l'evaporatore e il condensatore per raggiungere lo scopo di raffreddamento.
Caratteristiche di produzione:
Rispetto alle apparecchiature refrigeranti tradizionali raffreddate ad acqua, i principali vantaggi delle unità modulari raffreddate ad aria sono:
1Non serve una fonte d'acqua:La macchina modulare raffreddata ad aria non ha bisogno di una fonte d'acqua, il che può evitare i problemi di scala e corrosione che possono esistere nelle apparecchiature di refrigerazione raffreddate ad acqua,e può anche risparmiare risorse idriche.
2Ampia gamma di applicazioni:La macchina modulare raffreddata ad aria può funzionare normalmente in luoghi ad alta temperatura ambiente.mentre l'apparecchiatura di refrigerazione raffreddata ad acqua può funzionare normalmente solo quando la temperatura della fonte d'acqua è adeguata, quindi la macchina modulare raffreddata ad aria ha una gamma di applicazioni più ampia.
3Bassi costi di manutenzione:Poiché la macchina modulare raffreddata ad aria non richiede acqua, il suo costo di manutenzione è relativamente basso e non sono necessari controlli e pulizie regolari della qualità dell'acqua.
4Facile da installare:La macchina modulare raffreddata ad aria non ha bisogno di essere collegata al condotto della fonte d'acqua e l'installazione e la messa in servizio sono più semplici rispetto alle apparecchiature di refrigerazione raffreddate ad acqua.
5- Protezione dell'ambiente e risparmio energetico:la macchina modulare raffreddata ad aria non produrrà acque reflue, riducendo così l'inquinamento ambientale.riduce anche il consumo di energia perché non ha bisogno di attrezzature ausiliarie come pompe per l'acqua.
La macchina modulare raffreddata ad aria è stata ampiamente utilizzata in alcune occasioni che richiedono la refrigerazione, come le apparecchiature di refrigerazione nell'elettronica, nel cibo, nella medicina, nella chimica e in altre industrie.
Principio di funzionamento:
I componenti principali di un frigorifero raffreddato ad aria comprendono un compressore, un condensatore d'aria, una valvola di espansione e un evaporatore.
1Il compressore assorbe gas refrigerante a bassa pressione e bassa temperatura e lo comprime in gas ad alta pressione e alta temperatura.
2Questo gas refrigerante ad alta temperatura e pressione entra nel condensatore d'aria, scambia calore con l'aria ambiente e scarica calore nell'ambiente.mentre il refrigerante si condensa dallo stato gassoso allo stato liquido.
3Il liquido refrigerante ad alta pressione passa attraverso la valvola di espansione, la pressione scende improvvisamente, e si trasforma in un liquido refrigerante a bassa pressione e bassa temperatura.
4Il liquido refrigerante a bassa temperatura e bassa pressione entra nell'evaporatore, assorbe il calore interno, si evapora in stato gassoso da solo,e la temperatura interna scende per raggiungere lo scopo di refrigerazione.
5Il gas refrigerante viene risucchiato nel compressore per completare un ciclo.
I vantaggi dei frigoriferi raffreddati ad aria includono la semplice installazione, l'assenza di torri di raffreddamento e pompe di raffreddamento dell'acqua e i bassi costi di manutenzione.il suo rendimento è inferiore a quello dei frigoriferi raffreddati ad acqua, soprattutto a temperature ambientali elevate, e la sua efficienza sarà ulteriormente ridotta.
| 1 Compressore | 5 Evaporatore | 9 Sensore di temperatura | 13 Valvola di bypass |
| 2 Condensatore | 6 Valvola a sfera | 10 Serbatoio dell'acqua | 14 Controller a bassa tensione |
| 3 Asciugatrice di filtri | 7 Interruttore antigelo | 11 Misuratore di pressione della pompa dell'acqua | 15 Controller ad alta tensione |
| 4 Valvola di espansione | 8 Scambio fluttuante | 12 Pompa dell'acqua |
16 Valvola di sollevamento della pressione |
Parametri tecnici:
| Modello | JLSF-1HP | JLSF-2HP | JLSF-3HP | JLSF-4HP | JLSF-5HP | JLSF-6HP | JLSF-8HP | JLSF-10HP | ||
| capacità di raffreddamento | KW/h | 3.1 | 6.2 | 9.3 | 12.4 | 15.5 | 18.6 | 24.8 | 31 | |
| Kcal/h | 2,700 | 5,400 | 8,100 | 10,800 | 13,500 | 16,200 | 21,600 | 27,000 | ||
| Intervallo di temperatura | 5°C-35°C ((Sotto 0°C può essere personalizzato) | |||||||||
| Fornitore di alimentazione | 1PH-220V 50HZ/60HZ 3PH-380V/415V 50HZ/60HZ | |||||||||
| Potenza totale | KW | 1.21 | 2.03 | 2.84 | 3.7 | 4.5 | 5.7 | 7.33 | 8.83 | |
| Compressore | Tipo | Tipo di rotolo o di pistone ermetico | ||||||||
| Potenza | KW | 0.75 | 1.50 | 2.25 | 3.00 | 3.75 | 4.50 | 6.00 | 7.50 | |
| Pompa di circolazione | Potenza | KW | 0.375 | 0.375 | 0.375 | 0.375 | 0.75 | 0.75 | 0.75 | 1.5 |
| Testa | m | 22 | 22 | 22 | 22 | 23 | 23 | 23 | 21.5 | |
| Agente frigorifero | Tipo | R22/R407c/R134a/R410a | ||||||||
| Metodo di controllo | Valvola di espansione per rilevamento della pressione esterna | |||||||||
| volume di riempimento | Kg | 0.50 | 1.00 | 1.50 | 2.00 | 2.50 | 3.00 | 4.00 | 5.00 | |
| Evaporatore | Flusso | m3/h | 0.82 | 0.98 | 1.45 | 1.88 | 2.42 | 2.92 | 3.75 | 4.85 |
| capacità idrica | m3 | 0.028 | 0.04 | 0.05 | 0.05 | 0.065 | 0.065 | 0.13 | 0.18 | |
| Diametro | centimetro | 1/2" | 3/4" | 1" | 1-1/2" | 1-1/2" | ||||
| Condensatore | Tipo | Sette di ottone efficienti a pinna di alluminio ondulato | ||||||||
| Ventilatore | Tipo | Flusso assiale | ||||||||
| volume dell'aria | m3/h | 1000 | 2000 | 3000 | 4000 | 5000 | 6000 | 8000 | 10000 | |
| Dispositivo di protezione | Interruttore ad alta e bassa pressione, protezione antigelo, spina/valvola di sicurezza fusibile, dispositivo di protezione contro il sovraccarico, protettore contro il surriscaldamento della bobina, interruttore automatico di protezione della temperatura, ecc. | |||||||||
| Dimensioni della macchina | L | mm | 680 | 800 | 1040 | 1140 | 1140 | 1200 | 1400 | 1400 |
| W | mm | 420 | 480 | 555 | 620 | 620 | 650 | 725 | 725 | |
| H | mm | 720 | 850 | 1060 | 1200 | 1200 | 1160 | 1450 | 1450 | |
| Peso unitario | Kg | 60 | 90 | 130 | 140 | 170 | 210 | 270 | 350 | |
| Modello | JLSF-12HP | JLSF-15HP | JLSF-20HP | JLSF-25HP | JLSF-30HP | JLSF-40HP | JLSF-50HP | JLSF-60HP | ||
| capacità di raffreddamento | KW/h | 37.2 | 46.5 | 65 | 77.5 | 93 | 124 | 155 | 186 | |
| Kcal/h | 29,059 | 37,965 | 50,805 | 61,683 | 74,992 | 97,675 | 116,521 | 156,249 | ||
| Intervallo di temperatura | 5°C-35°C ((Sotto 0°C può essere personalizzato) | |||||||||
| Fornitore di alimentazione | 1N-220V 50HZ/60HZ 3N-380V/415V 50HZ/60HZ | |||||||||
| Potenza totale | KW | 11.4 | 13.62 | 19.8 | 22.75 | 28.3 | 39.2 | 46.75 | 56.1 | |
| Compressore | Tipo | Tipo di rotolo o di pistone ermetico | ||||||||
| Potenza | KW | 9 | 11.25 | 15 | 18.75 | 22.5 | 30 | 37.5 | 45 | |
| Pompa di circolazione | Potenza | KW | 1.5 | 1.5 | 2.2 | 2.2 | 4 | 4 | 4 | 5.5 |
| Testa | m | 21.5 | 21.5 | 22 | 22 | 25 | 25 | 25 | 26 | |
| Agente frigorifero | Tipo | R22/R407c/R134a/R410a | ||||||||
| Metodo di controllo | Valvola di espansione per rilevamento della pressione esterna | |||||||||
| volume di riempimento | Kg | 7.2 | 9.1 | 12.2 | 15.3 | 18.6 | 24.5 | 30.6 | 36.8 | |
| Evaporatore | Flusso | m3/h | 5.81 | 7.6 | 10.16 | 12.34 | 15.2 | 19.53 | 23.3 | 30.52 |
| capacità idrica | m3/h | 0.18 | 0.21 | 0.28 | 0.32 | 0.32 | 0.61 | 0.66 | 0.72 | |
| Diametro | centimetro | 1.5" | 2" | 2.5" | 3" | |||||
| Condensatore | Tipo | Sette di ottone efficienti a pinna di alluminio ondulato | ||||||||
| Ventilatore | Tipo | Flusso assiale | ||||||||
| volume dell'aria | m3/h | 12000 | 15000 | 20000 | 25000 | 30000 | 40000 | 50000 | 60000 | |
| Dispositivo di protezione | Interruttore ad alta e bassa pressione, protezione antigelo, spina/valvola di sicurezza fusibile, dispositivo di protezione contro il sovraccarico, protettore contro il surriscaldamento della bobina, interruttore automatico di protezione della temperatura, ecc. | |||||||||
| Dimensioni della macchina | L | mm | 1400 | 1750 | 2000 | 2000 | 2200 | 2000 | 2000 | 2400 |
| W | mm | 725 | 750 | 900 | 900 | 900 | 1800 | 1800 | 1800 | |
| H | mm | 1450 | 1500 | 1770 | 1770 | 1770 | 2200 | 2300 | 2300 | |
| Peso unitario | Kg | 370 | 480 | 590 | 590 | 880 | 1000 | 1280 | 1420 | |
Industria delle applicazioni:
Le macchine modulari raffreddate ad aria sono ampiamente utilizzate in molte industrie, tra cui, ma non limitate ai seguenti aspetti:
1Industria elettronica:Le macchine modulari raffreddate ad aria possono essere utilizzate per la refrigerazione di apparecchiature elettroniche, come la produzione di semiconduttori, la produzione di circuiti integrati, la produzione di dispositivi optoelettronici, ecc.
2Industria alimentare:La macchina modulare raffreddata ad aria può essere utilizzata per la refrigerazione nella lavorazione alimentare, come la produzione di bevande, la produzione di ghiaccio, ecc.
3Industria farmaceutica:La macchina modulare raffreddata ad aria può essere utilizzata per la refrigerazione nei processi farmaceutici, come lo stoccaggio dei farmaci, il liofilizzazione dei preparati, ecc.
4Industria chimica:La macchina modulare raffreddata ad aria può essere utilizzata per la refrigerazione nel processo di produzione chimica, come prodotti chimici fini, fibre sintetiche, petrolchimici, ecc.
5Industria agricola:La macchina modulare raffreddata ad aria può essere utilizzata per la refrigerazione nella produzione agricola, come lo stoccaggio dei prodotti agricoli, il trasporto refrigerato, ecc.
6- industria aerea e aerospaziale:Le macchine modulari raffreddate ad aria possono essere utilizzate per la refrigerazione in settori ad alta tecnologia come l'aviazione e l'aerospazio, come aerei e satelliti.
In sintesi, la macchina modulare raffreddata ad aria ha applicazioni in molte industrie, che possono fornire attrezzature di refrigerazione efficienti e affidabili per queste industrie, migliorare l'efficienza della produzione,qualità e ridurre i costi.
Produzione automobilistica Ingegneria chimica Industria elettronica Industria elettroplatazione
Industria del stampaggio per iniezione Industria farmaceutica Industria dell'imballaggio in plastica Industria tipografica
Upport e servizi:
Il supporto tecnico e il servizio dei frigoriferi raffreddati ad aria comprendono:
1. Assistenza clienti 24 ore su 24
2. Installazione e manutenzione del telecomando
3. Diagnosi e risoluzione dei problemi a distanza
4- telefonico/e-mail - consulenza e orientamento
5. Documentazione e manuali di facile utilizzo
6. Aggiornamenti e aggiornamenti del software
7. Prezzo di costo dei pezzi di ricambio e dei materiali di consumo
Imballaggio e trasporto:
I frigoriferi raffreddati ad aria vengono confezionati e spediti in scatole di legno compensato standard.E appiccicate l' etichetta del marchio di spedizione sulla scatola di legno per garantire la corretta consegna.
Perché scegliere la macchina modulo raffreddata ad aria
Le ragioni per scegliere una macchina modulare raffreddata ad aria sono le seguenti:
1Ampia gamma di applicazioni:La macchina modulare raffreddata ad aria può funzionare normalmente in luoghi ad alta temperatura ambiente.mentre l'apparecchiatura di refrigerazione raffreddata ad acqua può funzionare normalmente solo quando la temperatura della fonte d'acqua è adeguata, quindi la macchina modulare raffreddata ad aria ha una gamma di applicazioni più ampia.
2. Risparmiare risorse idriche:La macchina modulare raffreddata ad aria non richiede fonti d'acqua, il che può evitare problemi come la scalabilità e la corrosione che possono esistere nelle apparecchiature di refrigerazione raffreddate ad acqua.e può anche risparmiare risorse idriche.
3Facile da installare:La macchina modulare raffreddata ad aria non ha bisogno di essere collegata al condotto della fonte d'acqua e l'installazione e la messa in servizio sono più semplici rispetto alle apparecchiature di refrigerazione raffreddate ad acqua.
4Bassi costi di manutenzione:Poiché la macchina modulare raffreddata ad aria non richiede acqua, il suo costo di manutenzione è relativamente basso e non sono necessari controlli e pulizie regolari della qualità dell'acqua.
5- Protezione dell'ambiente e risparmio energetico:la macchina modulare raffreddata ad aria non produrrà acque reflue, riducendo così l'inquinamento ambientale.riduce anche il consumo di energia perché non ha bisogno di attrezzature ausiliarie come pompe per l'acqua.
6. Alta efficienza e risparmio energetico:La macchina modulare raffreddata ad aria adotta una tecnologia di refrigerazione ad alto rendimento, che può risparmiare energia e ridurre i costi operativi garantendo l'effetto di raffreddamento.
7Stabile e affidabile:La macchina modulare raffreddata ad aria adotta una tecnologia e un design di refrigerazione maturi, ha prestazioni stabili e affidabili,e può funzionare in modo stabile per un lungo periodo per garantire il regolare progresso del processo di produzione.
In sintesi, la scelta di una macchina modulare raffreddata ad aria può permettere di risparmiare risorse idriche, ridurre i costi e proteggere l'ambiente.stabilità e affidabilità, quindi è stato ampiamente utilizzato in molte industrie.
