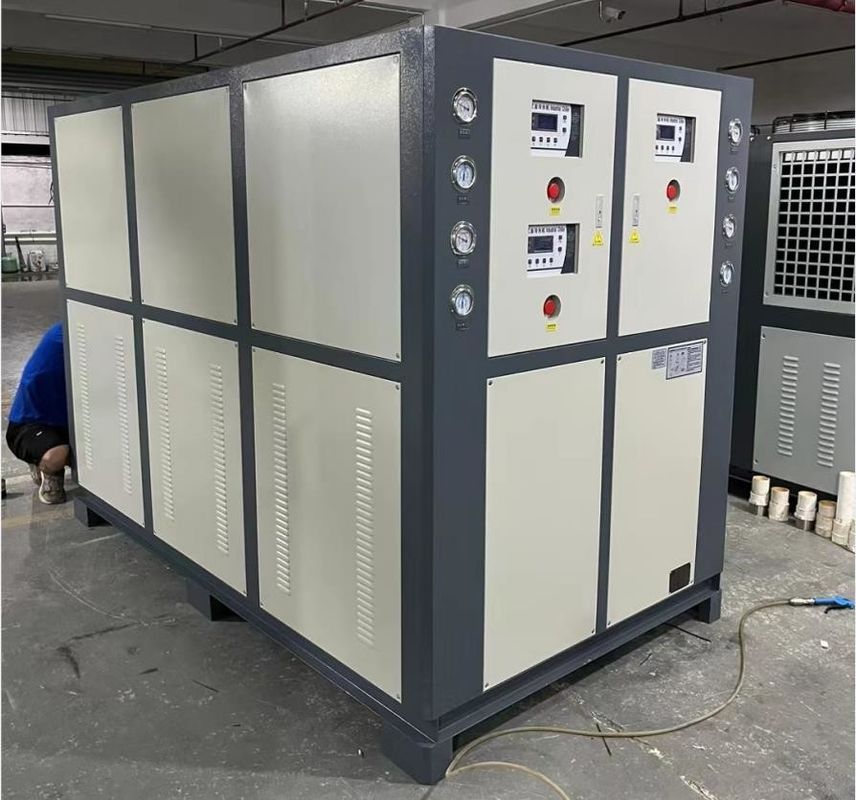

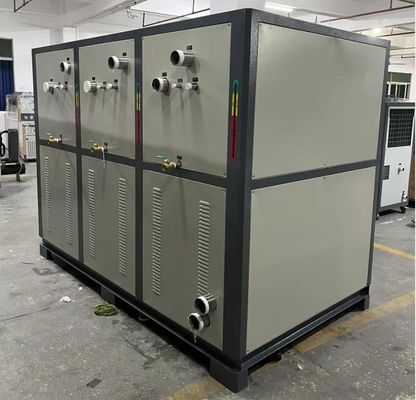

JLSS-60HP Grande frigorifero industriale raffreddato ad acqua con sistema di controllo PLC 3
Dettagli:
| Luogo di origine: | Dongguan Cina |
| Marca: | JIALIS |
| Certificazione: | CE/ISO9001 |
| Numero di modello: | JLSS-60HP |
Termini di pagamento e spedizione:
| Quantità di ordine minimo: | 1 set |
|---|---|
| Prezzo: | Discuss |
| Imballaggi particolari: | Scatola in legno compensato |
| Tempi di consegna: | 25 giorni |
| Termini di pagamento: | T/T |
| Capacità di alimentazione: | 150 unità al mese |
|
Informazioni dettagliate |
|||
| Nome del prodotto: | Refrigeratore di acqua raffreddato ad acqua | Tipo del compressore: | Scorrere |
|---|---|---|---|
| Evaporatore: | Bobina del serbatoio di acqua | condensatore: | Scambiatore di calore di Shell And Tube /Plate |
| Sistema di controllo: | Controllo indipendente dei sistemi PLC/3 | Controller: | Microprocessore |
| Livello acustico: | a basso rumore | alimentazione elettrica: | 220V/380V/415V/440V/460V/480V |
| Dispositivo di protezione: | Pressione/sovraccarico/mancanza massimi minimi di fase/sequenza di fase/surriscaldamento | Refrigerante: | R22/R407C/R410A/R134A |
| Dimensione: | grande | garanzia: | 1 anno |
| Evidenziare: | Grande frigorifero industriale raffreddato ad acqua,Chiller industriale raffreddato ad acqua PLC,Caldaie idriche industriali di grandi dimensioni |
||
Descrizione di prodotto
JLSS-60HP Chiller ad acqua raffreddata risparmio di spazio, elevata efficienza energetica, controllo preciso,
Descrizione del prodotto:
La macchina integrata con tre refrigeratori è un dispositivo che integra tre refrigeratori indipendenti in un telaio o in un armadio.È progettato per fornire una maggiore capacità di raffreddamento e ridondanza per soddisfare le esigenze dei grandi data center, produzione industriale e altre applicazioni su larga scala.
Caratteristiche di produzione:
Le caratteristiche e le funzioni principali dei tre frigoriferi integrati sono le seguenti:
1. Alta capacità di raffreddamento:L'integrazione di tre frigoriferi permette di aumentare la capacità di raffreddamento delle macchine.come le sale server ad alta densità o i processi di produzione industriale con elevati carichi termici.
2- Progettazione ridondante:I tre frigoriferi integrati sono generalmente progettati in modo ridondante per garantire che, in caso di guasto di un frigorifero, gli altri due possano continuare a fornire capacità di raffreddamento.Questa ridondanza aumenta l'affidabilità e la stabilità del sistema, riducendo il rischio di tempi di inattività dovuti a singoli punti di guasto.
3Utilizzazione dello spazio compatto:L'integrazione di tre frigoriferi in una cassa o in un armadietto può consentire di risparmiare notevolmente spazio.la progettazione integrata semplifica anche la connessione della condotta e la disposizione del sistema, riducendo la complessità di installazione e manutenzione.
4Sistema di controllo unificato:I tre frigoriferi integrati sono di solito dotati di un sistema di controllo unificato per il monitoraggio e il controllo dell'intero sistema.lo stato di funzionamento e i parametri di ciascun frigorifero possono essere facilmente monitorati e regolati per ottenere un funzionamento coordinato e ottimizzare l'efficienza energetica.
5Configurazione personalizzabile:I tre frigoriferi integrati possono di solito essere personalizzati in base alle esigenze del cliente, compresa la capacità di raffreddamento, il mezzo di raffreddamento, i metodi di controllo e le funzioni aggiuntive, ecc.La personalizzazione alle esigenze specifiche garantisce un'ottima adattabilità e prestazioni.
Tre frigoriferi integrati all-in-one è un sistema efficiente,una soluzione di raffreddamento affidabile e flessibile in grado di soddisfare le esigenze di raffreddamento di grandi applicazioni e fornire un backup ridondante per garantire la continuità e la stabilità del sistema;.
Principio di funzionamento:
Il principio di funzionamento della macchina integrata con i tre frigoriferi è il seguente:
1. Ciclo di raffreddamento:Ogni frigorifero contiene un ciclo di refrigerazione, compreso compressore, evaporatore, condensatore e valvola di espansione.Un ciclo di refrigerazione utilizza un refrigerante (di solito un fluido refrigerante) per trasferire calore e ottenere il raffreddamentoIl refrigerante subisce un cambiamento di fase durante il ciclo, assorbe il calore dell'evaporatore a bassa pressione e bassa temperatura e rilascia il calore in un condensatore ad alta pressione.stato ad alta temperatura.
2Torre di raffreddamento:I tre frigoriferi sono di solito dotati di un sistema di torre di raffreddamento.Le torri di raffreddamento eliminano il calore spruzzando un mezzo di raffreddamento (di solito acqua) sulla parte superiore della torre e utilizzando l'aria per trasferire il calore al mezzo di raffreddamentoQuando il mezzo di raffreddamento nella torre di raffreddamento è a contatto con l'aria, dissipa il calore attraverso l'evaporazione e la conduzione e riduce gradualmente la sua temperatura.La funzione della torre di raffreddamento è quella di ridurre la temperatura del mezzo di raffreddamento in modo che possa essere circolato di nuovo all'evaporatore del frigorifero.
3. pompa dell'acqua:I tre frigoriferi sono di solito dotati di un sistema di pompa dell'acqua, la quale è responsabile del prelievo dell'acqua di raffreddamento dalla torre di raffreddamento e del suo rimpatrio all'evaporatore del frigorifero. The water pump promotes the circulation of the cooling water by providing sufficient pressure and flow to ensure that the cooling water can effectively absorb heat and participate in the refrigeration cycle.
|
1 Compressore |
5 Evaporatore |
9 Sensore di temperatura |
13 Valvola di bypass |
|
2 Condensatore |
6 Valvola a sfera |
10 Serbatoio dell'acqua |
14 Controller a bassa tensione |
|
3 Asciugatrice di filtri |
7 Interruttore antigelo |
11 Misuratore di pressione della pompa dell'acqua |
15 Controller ad alta tensione |
|
4 Valvola di espansione |
8 Scambio galleggiante |
12 Pompa dell'acqua |
16 Valvola di sollevamento della pressione |
Parametri tecnici:
| Modello | JLSS-5HP | JLSS-10HP | JLSS-15HP | JLSS-20HP | JLSS-25HP | JLSS-30HP | JLSS-40HP | JLSS-50HP | ||
| capacità di raffreddamento | KW/h | 16.2 | 32.5 | 48.7 | 64.2 | 81.2 | 97.4 | 130.3 | 163.4 | |
| Kcal/h | 14,200 | 28,400 | 42,600 | 56,800 | 71,000 | 85,200 | 113,600 | 142,000 | ||
| Intervallo di temperatura | 5°C-35°C ((Sotto 0°C può essere personalizzato) | |||||||||
| Fornitore di alimentazione | 1PH-220V 50HZ/60HZ 3PH-380V/415V 50HZ/60HZ | |||||||||
| Potenza totale | KW | 4.17 | 8.25 | 12.75 | 18.2 | 20.95 | 26.5 | 35.6 | 43.2 | |
| Compressore | Tipo | Tipo di rotolo o di pistone ermetico | ||||||||
| Potenza | KW | 3.75 | 7.5 | 11.25 | 15.0 | 18.75 | 22.5 | 30.0 | 37.5 | |
| Pompa di circolazione | Potenza | KW | 0.75 | 1.5 | 1.5 | 2.25 | 2.25 | 3.75 | 3.75 | 3.75 |
| Testa | m | 22 | 21.5 | 21.5 | 23 | 23 | 23 | 25 | 25 | |
| Agente frigorifero | Tipo | R22/R407c/R134a/R410a | ||||||||
| Metodo di controllo | Valvola di espansione per rilevamento della pressione esterna | |||||||||
| volume di riempimento | Kg | 2.6 | 5.2 | 7.8 | 10.4 | 13.0 | 15.6 | 20.8 | 26.0 | |
| Evaporatore | Flusso | m3/h | 2.75 | 5.47 | 8.62 | 11.55 | 14.03 | 17.06 | 22.19 | 26.48 |
| capacità idrica | m3 | 0.058 | 0.150 | 0.285 | 0.300 | 0.380 | 0.380 | 0.560 | 0.560 | |
| Diametro | centimetro | 1" | 1.5" | 2" | 2.5" | 2.5" | 3" | 3" | 3" | |
| Compressore | Tipo | m3/h | Tipo di guscio e tubo di rame efficienti | |||||||
| Flusso | m3/h | 3.42 | 6.85 | 10.78 | 14.44 | 17.54 | 21.32 | 27.74 | 33.09 | |
| Diametro | centimetro | 1" | 1.5" | 2" | 2.5" | 2.5" | 3" | 3" | 3" | |
| Dispositivo di protezione | Interruttore ad alta e bassa pressione, protezione antigelo, spina/valvola di sicurezza fusibile, dispositivo di protezione contro il sovraccarico, protettore contro il surriscaldamento della bobina, interruttore automatico di protezione della temperatura, ecc. | |||||||||
| Dimensioni della macchina | L | mm | 850 | 1300 | 1600 | 1600 | 1600 | 1800 | 2400 | 2400 |
| W | mm | 480 | 610 | 700 | 730 | 730 | 760 | 1000 | 1000 | |
| H | mm | 980 | 1260 | 1400 | 1500 | 1500 | 1600 | 1750 | 1750 | |
| Peso unitario | Kg | 60 | 150 | 400 | 440 | 690 | 760 | 850 | 1000 | |
Industria delle applicazioni:
I frigoriferi raffreddati ad acqua sono adatti per aree industriali e commerciali che richiedono molta refrigerazione, come:
1Industria manifatturiera:I frigoriferi raffreddati ad acqua possono essere utilizzati per la refrigerazione di attrezzature e linee di produzione nelle industrie manifatturiere come la lavorazione dei metalli, la lavorazione della plastica e la lavorazione degli alimenti.
2Industria chimica:I refrigeratori raffreddati ad acqua possono essere utilizzati per apparecchiature e reattori che devono essere raffreddati nel processo di produzione chimica.
3Industria farmaceutica:I refrigeratori raffreddati ad acqua possono essere utilizzati per i processi di raffreddamento e congelamento nell'industria farmaceutica.
4- Conservazione a freddo:I frigoriferi raffreddati ad acqua possono essere utilizzati nei depositi frigoriferi e in altri luoghi che richiedono molta refrigerazione e mantenere bassa la temperatura.
5- Edifici commerciali:I refrigeratori raffreddati ad acqua possono essere utilizzati in grandi edifici commerciali, come centri commerciali, uffici, alberghi, ecc.
6Ospedali:I frigoriferi raffreddati ad acqua possono essere utilizzati nelle sale operatorie, nei reparti ospedalieri e in altri luoghi che devono essere tenuti bassi e asciutti.
7Industria elettronica:I refrigeratori raffreddati ad acqua possono essere utilizzati per il raffreddamento e il controllo della temperatura delle apparecchiature nell'industria elettronica.
In breve, i refrigeratori raffreddati ad acqua sono ampiamente utilizzati in molti settori e possono fornire servizi di refrigerazione efficienti, stabili e affidabili per varie apparecchiature e luoghi.
Produzione automobilistica Ingegneria chimica Industria elettronica Industria elettroplatazione
Industria del stampaggio a iniezione Industria farmaceutica Industria dell'imballaggio di plastica Industria tipografica
Upport e servizi:
Il supporto tecnico e il servizio dei frigoriferi raffreddati ad aria comprendono:
1. Assistenza clienti 24 ore su 24
2. Installazione e manutenzione del telecomando
3. Diagnosi e risoluzione dei problemi a distanza
4- telefonico/e-mail - consulenza e orientamento
5. Documentazione e manuali di facile utilizzo
6. Aggiornamenti e aggiornamenti del software
7. Prezzo di costo dei pezzi di ricambio e dei materiali di consumo
Imballaggio e trasporto:
I frigoriferi raffreddati ad aria vengono confezionati e spediti in scatole di legno compensato standard.E appiccicate l' etichetta del marchio di spedizione sulla scatola di legno per garantire la corretta consegna.
Quali sono i vantaggi del frigorifero integrato?
Il frigorifero integrato presenta i seguenti vantaggi principali:
1Risparmio di spazio:L'integrazione di più frigoriferi indipendenti in una sola custodia o armadio riduce notevolmente lo spazio occupato dall'apparecchiatura.fabbriche o locali meccanici all'interno di edificiLa progettazione integrata semplifica anche la disposizione di tubi e cavi, rendendo l'installazione delle apparecchiature più compatta e conveniente.
2- Semplificazione dell'installazione e della manutenzione:La progettazione del frigorifero integrato tiene conto della convenienza dell'installazione e della manutenzione dell'apparecchiatura.La progettazione integrata riduce il numero di connessioni idrauliche e elettricheInoltre, il lavoro di manutenzione e di manutenzione è facilitato, poiché tutti i componenti sono in un'unità integrata, facile da accedere e da utilizzare.
3. Alta capacità di raffreddamento:L'integrazione di più frigoriferi, il frigorifero integrato può fornire una maggiore capacità di raffreddamento. questo è importante per le applicazioni che richiedono un sacco di raffreddamento, come i grandi data center,processi di fabbricazione industrialeLa progettazione integrata del frigorifero consente al sistema di far fronte meglio alle elevate esigenze di raffreddamento, garantendo il normale funzionamento delle attrezzature e dei processi.
4Supporto ridondante:Il sistema di raffreddamento integrato è generalmente redundante per garantire l'affidabilità e la stabilità del sistema.gli altri frigoriferi in funzione possono continuare a fornire capacità di raffreddamento, evitando il rischio di tempi di fermo a causa di un singolo punto di guasto.
5Controllo e monitoraggio unificati:Il frigorifero integrato è di solito dotato di un sistema di controllo unificato per il monitoraggio e il controllo centralizzati dell'intero sistema.Ciò consente agli operatori di gestire e monitorare facilmente lo stato di funzionamento del frigoriferoIl sistema di controllo integrato può anche realizzare il controllo automatico e l'ottimizzazione, e migliorare l'efficienza operativa e l'utilizzo di energia del sistema.
6- flessibilità e scalabilità:Il frigorifero integrato ha di solito un design modulare, che può essere personalizzato ed ampliato in base alle esigenze reali.Gli utenti possono aumentare o diminuire il numero di frigoriferi in base alle esigenze per adattarsi a diversi carichi di raffreddamentoQuesta flessibilità e scalabilità consente al frigorifero all-in-one di adattarsi ad applicazioni di diverse dimensioni e esigenze.
In sintesi, il frigorifero integrato offre agli utenti un raffreddamento efficiente e affidabile grazie ai vantaggi del risparmio di spazio, dell'installazione e della manutenzione semplificate, dell'elevata capacità di raffreddamento,backup ridondante, controllo e monitoraggio unificati, flessibilità e scalabilità.Questi vantaggi hanno reso l'all-in-one chiller una scelta comune per le apparecchiature di raffreddamento in applicazioni su larga scala e impianti critici.
