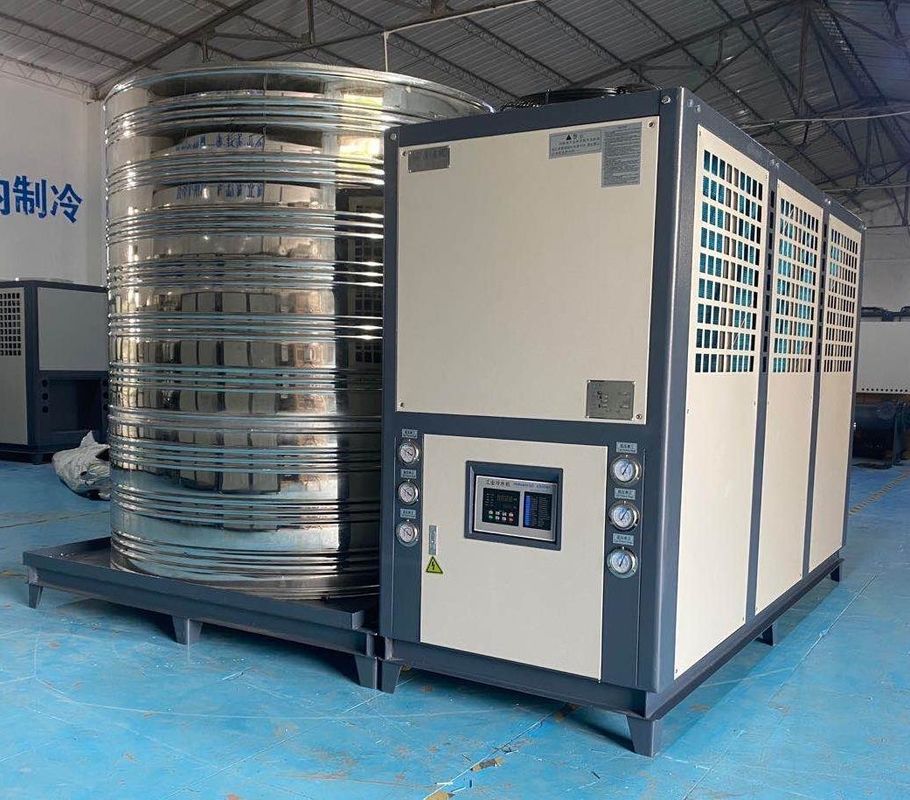

JLSF-30HP Air Cooled Cooling Chiller Machine per l'industria della carta in fibre chimiche
Dettagli:
| Luogo di origine: | Dongguan Cina |
| Marca: | JIALIS |
| Certificazione: | CE/ISO9001 |
| Numero di modello: | JLSF-30HP |
Termini di pagamento e spedizione:
| Quantità di ordine minimo: | 1 set |
|---|---|
| Prezzo: | Discuss |
| Imballaggi particolari: | Scatola in legno compensato |
| Tempi di consegna: | 7 giorni |
| Termini di pagamento: | T/T |
| Capacità di alimentazione: | 300 unità al mese |
|
Informazioni dettagliate |
|||
| Nome del prodotto: | Refrigeratore di acqua raffreddata dell'aria | Sistema di controllo: | PLC/microcomputer |
|---|---|---|---|
| temperatura dell'acqua dello sbocco: | 5-50℃ | Tipo del compressore: | Rotolo/semiermetico/ermetico |
| Evaporatore: | Bobina del serbatoio di acqua/scambiatore di calore di Shell e della metropolitana/piatto | condensatore: | Metropolitana alettata |
| Fan del condensatore: | Assiale/centrifuga | Livello acustico: | ≤75dB (A) |
| Voltaggio: | 220V/380V/415V/440V/480V | Frequenza: | 50Hz/60Hz |
| Refrigerante: | R22/R407C/R134A/R410A/R404A | sistema di protezione: | Pressione, scorrimento dell'acqua, sovraccarico, ecc. massimi minimi. |
| pompa: | Centrifugo/verticale | garanzia: | 12 mesi |
| Evidenziare: | La macchina di raffreddamento JLSF-30HP,l'aria ha raffreddato la macchina più fredda di raffreddamento,Chiller raffreddati ad aria per l'industria della carta |
||
Descrizione di prodotto
JLSF-30HP frigorifero ad acqua raffreddata ad aria Tessile, cuoio, fibre chimiche, industria della carta
Descrizione del prodotto:

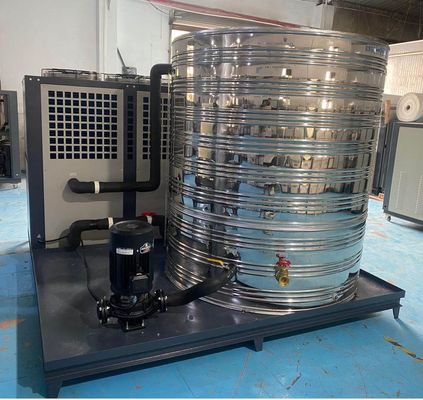

Il frigorifero integrato raffreddato ad aria è un dispositivo di raffreddamento che integra un frigorifero, un serbatoio idrico isolato e una pompa di circolazione esterna.e il calore viene scaricato dal sistema di raffreddamento attraverso un ventilatore senza una fonte di acqua di raffreddamento aggiuntivaLa progettazione integrata del frigorifero integrato raffreddato ad aria facilita l'installazione per gli utenti.
Caratteristiche del prodotto:
Le seguenti sono alcune caratteristiche e scenari di applicazione dei refrigeratori integrati raffreddati ad aria:
1- Installazione semplificata:Il frigorifero integrato raffreddato ad aria integra una torre di raffreddamento e un frigorifero, e l'installazione è relativamente semplice senza ingombranti sistemi di tubazioni e acqua di raffreddamento.
2- Risparmio di spazio:Rispetto ai sistemi di raffreddamento tradizionali, i frigoriferi integrati raffreddati ad aria occupano meno spazio e sono adatti a locali con spazio limitato.
3- Ventilatore incorporato:Il frigorifero integrato raffreddato ad aria ha un ventilatore integrato e il calore viene scaricato attraverso il funzionamento del ventilatore, senza pompe di refrigerazione aggiuntive e torri di raffreddamento.
4- Funzionamento indipendente:Il frigorifero integrato raffreddato ad aria può funzionare in modo indipendente senza dipendere da una fonte esterna di acqua di raffreddamento ed è adatto per alcuni ambienti in cui l'acqua di raffreddamento non può essere fornita.
Principio di funzionamento:
I componenti principali di un frigorifero raffreddato ad aria comprendono un compressore, un condensatore d'aria, una valvola di espansione e un evaporatore.
1Il compressore assorbe gas refrigerante a bassa pressione e bassa temperatura e lo comprime in gas ad alta pressione e alta temperatura.
2Questo gas refrigerante ad alta temperatura e pressione entra nel condensatore d'aria, scambia calore con l'aria ambiente e scarica calore nell'ambiente.mentre il refrigerante si condensa dallo stato gassoso allo stato liquido.
3Il liquido refrigerante ad alta pressione passa attraverso la valvola di espansione, la pressione scende improvvisamente, e si trasforma in un liquido refrigerante a bassa pressione e bassa temperatura.
4Il liquido refrigerante a bassa temperatura e bassa pressione entra nell'evaporatore, assorbe il calore interno, si evapora in stato gassoso da solo,e la temperatura interna scende per raggiungere lo scopo di refrigerazione.
5Il gas refrigerante viene risucchiato nel compressore per completare un ciclo.
I vantaggi dei frigoriferi raffreddati ad aria includono la semplice installazione, l'assenza di torri di raffreddamento e pompe di raffreddamento dell'acqua e i bassi costi di manutenzione.il suo rendimento è inferiore a quello dei frigoriferi raffreddati ad acqua, soprattutto a temperature ambientali elevate, e la sua efficienza sarà ulteriormente ridotta.
| 1 Compressore | 5 Evaporatore | 9 Sensore di temperatura | 13 Valvola di bypass |
| 2 Condensatore | 6 Valvola a sfera | 10 Serbatoio dell'acqua | 14 Controller a bassa tensione |
| 3 Asciugatrice di filtri | 7 Interruttore antigelo | 11 Misuratore di pressione della pompa dell'acqua | 15 Controller ad alta tensione |
| 4 Valvola di espansione | 8 Scambio fluttuante | 12 Pompa dell'acqua |
16 Valvola di sollevamento della pressione |
Parametri tecnici:
| Modello | JLSF-1HP | JLSF-2HP | JLSF-3HP | JLSF-4HP | JLSF-5HP | JLSF-6HP | JLSF-8HP | JLSF-10HP | ||
| capacità di raffreddamento | KW/h | 3.1 | 6.2 | 9.3 | 12.4 | 15.5 | 18.6 | 24.8 | 31 | |
| Kcal/h | 2,700 | 5,400 | 8,100 | 10,800 | 13,500 | 16,200 | 21,600 | 27,000 | ||
| Intervallo di temperatura | 5°C-35°C ((Sotto 0°C può essere personalizzato) | |||||||||
| Fornitore di alimentazione | 1PH-220V 50HZ/60HZ 3PH-380V/415V 50HZ/60HZ | |||||||||
| Potenza totale | KW | 1.21 | 2.03 | 2.84 | 3.7 | 4.5 | 5.7 | 7.33 | 8.83 | |
| Compressore | Tipo | Tipo di rotolo o di pistone ermetico | ||||||||
| Potenza | KW | 0.75 | 1.50 | 2.25 | 3.00 | 3.75 | 4.50 | 6.00 | 7.50 | |
| Pompa di circolazione | Potenza | KW | 0.375 | 0.375 | 0.375 | 0.375 | 0.75 | 0.75 | 0.75 | 1.5 |
| Testa | m | 22 | 22 | 22 | 22 | 23 | 23 | 23 | 21.5 | |
| Agente frigorifero | Tipo | R22/R407c/R134a/R410a | ||||||||
| Metodo di controllo | Valvola di espansione per rilevamento della pressione esterna | |||||||||
| volume di riempimento | Kg | 0.50 | 1.00 | 1.50 | 2.00 | 2.50 | 3.00 | 4.00 | 5.00 | |
| Evaporatore | Flusso | m3/h | 0.82 | 0.98 | 1.45 | 1.88 | 2.42 | 2.92 | 3.75 | 4.85 |
| capacità idrica | m3 | 0.028 | 0.04 | 0.05 | 0.05 | 0.065 | 0.065 | 0.13 | 0.18 | |
| Diametro | centimetro | 1/2" | 3/4" | 1" | 1-1/2" | 1-1/2" | ||||
| Condensatore | Tipo | Sette di ottone efficienti a pinna di alluminio ondulato | ||||||||
| Ventilatore | Tipo | Flusso assiale | ||||||||
| volume dell'aria | m3/h | 1000 | 2000 | 3000 | 4000 | 5000 | 6000 | 8000 | 10000 | |
| Dispositivo di protezione | Interruttore ad alta e bassa pressione, protezione antigelo, spina/valvola di sicurezza fusibile, dispositivo di protezione contro il sovraccarico, protettore contro il surriscaldamento della bobina, interruttore automatico di protezione della temperatura, ecc. | |||||||||
| Dimensioni della macchina | L | mm | 680 | 800 | 1040 | 1140 | 1140 | 1200 | 1400 | 1400 |
| W | mm | 420 | 480 | 555 | 620 | 620 | 650 | 725 | 725 | |
| H | mm | 720 | 850 | 1060 | 1200 | 1200 | 1160 | 1450 | 1450 | |
| Peso unitario | Kg | 60 | 90 | 130 | 140 | 170 | 210 | 270 | 350 | |
| Modello | JLSF-12HP | JLSF-15HP | JLSF-20HP | JLSF-25HP | JLSF-30HP | JLSF-40HP | JLSF-50HP | JLSF-60HP | ||
| capacità di raffreddamento | KW/h | 37.2 | 46.5 | 65 | 77.5 | 93 | 124 | 155 | 186 | |
| Kcal/h | 29,059 | 37,965 | 50,805 | 61,683 | 74,992 | 97,675 | 116,521 | 156,249 | ||
| Intervallo di temperatura | 5°C-35°C ((Sotto 0°C può essere personalizzato) | |||||||||
| Fornitore di alimentazione | 1N-220V 50HZ/60HZ 3N-380V/415V 50HZ/60HZ | |||||||||
| Potenza totale | KW | 11.4 | 13.62 | 19.8 | 22.75 | 28.3 | 39.2 | 46.75 | 56.1 | |
| Compressore | Tipo | Tipo di rotolo o di pistone ermetico | ||||||||
| Potenza | KW | 9 | 11.25 | 15 | 18.75 | 22.5 | 30 | 37.5 | 45 | |
| Pompa di circolazione | Potenza | KW | 1.5 | 1.5 | 2.2 | 2.2 | 4 | 4 | 4 | 5.5 |
| Testa | m | 21.5 | 21.5 | 22 | 22 | 25 | 25 | 25 | 26 | |
| Agente frigorifero | Tipo | R22/R407c/R134a/R410a | ||||||||
| Metodo di controllo | Valvola di espansione per rilevamento della pressione esterna | |||||||||
| volume di riempimento | Kg | 7.2 | 9.1 | 12.2 | 15.3 | 18.6 | 24.5 | 30.6 | 36.8 | |
| Evaporatore | Flusso | m3/h | 5.81 | 7.6 | 10.16 | 12.34 | 15.2 | 19.53 | 23.3 | 30.52 |
| capacità idrica | m3/h | 0.18 | 0.21 | 0.28 | 0.32 | 0.32 | 0.61 | 0.66 | 0.72 | |
| Diametro | centimetro | 1.5" | 2" | 2.5" | 3" | |||||
| Condensatore | Tipo | Sette di ottone efficienti a pinna di alluminio ondulato | ||||||||
| Ventilatore | Tipo | Flusso assiale | ||||||||
| volume dell'aria | m3/h | 12000 | 15000 | 20000 | 25000 | 30000 | 40000 | 50000 | 60000 | |
| Dispositivo di protezione | Interruttore ad alta e bassa pressione, protezione antigelo, spina/valvola di sicurezza fusibile, dispositivo di protezione contro il sovraccarico, protettore contro il surriscaldamento della bobina, interruttore automatico di protezione della temperatura, ecc. | |||||||||
| Dimensioni della macchina | L | mm | 1400 | 1750 | 2000 | 2000 | 2200 | 2000 | 2000 | 2400 |
| W | mm | 725 | 750 | 900 | 900 | 900 | 1800 | 1800 | 1800 | |
| H | mm | 1450 | 1500 | 1770 | 1770 | 1770 | 2200 | 2300 | 2300 | |
| Peso unitario | Kg | 370 | 480 | 590 | 590 | 880 | 1000 | 1280 | 1420 | |
Industria delle applicazioni:
1Produzione industriale:Il frigorifero integrato raffreddato ad aria è adatto alle esigenze di raffreddamento nella produzione industriale, come il raffreddamento delle apparecchiature in lavorazione, stampaggio ad iniezione, taglio laser e altri processi.
2- edifici commerciali:I frigoriferi integrati raffreddati ad aria possono essere utilizzati nel sistema di climatizzazione di edifici commerciali, quali edifici per uffici, centri commerciali, alberghi e altri luoghi per il raffreddamento con aria condizionata.
3Centro dati:A causa degli elevati requisiti di raffreddamento del data center, il refrigeratore integrato raffreddato ad aria può fornire un effetto di raffreddamento stabile e mantenere il normale funzionamento del data center.
4Strutture mediche:Anche le attrezzature e le macchine nelle strutture mediche devono essere raffreddate e il refrigeratore integrato raffreddato ad aria può soddisfare le esigenze di raffreddamento delle strutture mediche, come le sale operatorie degli ospedali,Laboratori, ecc.
Nel complesso, il frigorifero integrato raffreddato ad aria ha i vantaggi di una facile installazione, di un risparmio di spazio e di un funzionamento indipendente, ed è ampiamente utilizzato in settori industriali, industriali, industriali, industriali e industriali.campi commerciali e medici per soddisfare le esigenze di raffreddamento di diversi luoghi.
Produzione automobilistica Ingegneria chimica Industria elettronica Industria elettroplatazione
Industria del stampaggio per iniezione Industria farmaceutica Industria dell'imballaggio in plastica Industria tipografica
Upport e servizi:
Il supporto tecnico e il servizio dei frigoriferi raffreddati ad aria comprendono:
1. Assistenza clienti 24 ore su 24
2. Installazione e manutenzione del telecomando
3. Diagnosi e risoluzione dei problemi a distanza
4- telefonico/e-mail - consulenza e orientamento
5. Documentazione e manuali di facile utilizzo
6. Aggiornamenti e aggiornamenti del software
7. Prezzo di costo dei pezzi di ricambio e dei materiali di consumo
Imballaggio e trasporto:
I frigoriferi raffreddati ad aria vengono confezionati e spediti in scatole di legno compensato standard.E appiccicate l' etichetta del marchio di spedizione sulla scatola di legno per garantire la corretta consegna.
Vantaggi di un frigorifero integrato raffreddato ad aria?
I refrigeratori all-in-one raffreddati ad aria hanno diversi vantaggi che li rendono una soluzione di raffreddamento popolare per molte applicazioni.
1- Risparmio di spazio:Il sistema di raffreddamento integrato raffreddato ad aria integra la torre di raffreddamento e il sistema di raffreddamento insieme, occupando meno spazio.non è necessario installare le torri di raffreddamento e le piscine di raffreddamento in modo indipendente, che consente di risparmiare prezioso spazio sul sito ed è particolarmente adatto per luoghi con spazio limitato.
2- Semplificazione dell'installazione e della manutenzione:Dato che il frigorifero integrato raffreddato ad aria integra più componenti, il processo di installazione è relativamente semplice.Non sono necessari ingombranti collegamenti di tubi e sistemi aggiuntivi di raffreddamento dell'acqua, riducendo il carico di lavoro di installazione e di messa in servizio, riducendo al contempo i costi di manutenzione e di manutenzione, poiché non sono richieste sorgenti d'acqua e attrezzature di trattamento.
3- Funzionamento indipendente:Il frigorifero integrato raffreddato ad aria può funzionare in modo indipendente senza dipendere da fonti esterne di acqua di raffreddamento ed è adatto per ambienti in cui l'acqua di raffreddamento non può essere fornita.Questo lo rende vantaggioso in alcuni luoghi, quali aree remote, cantieri temporanei o attrezzature che richiedono un raffreddamento temporaneo.
4. Effetto di risparmio energetico:Il frigorifero integrato raffreddato ad aria adotta il metodo di raffreddamento ad aria e il calore viene scaricato attraverso la ventola, senza pompe di acqua di raffreddamento e torri di raffreddamento aggiuntive.Rispetto al sistema tradizionale di raffreddamento ad acqua, riduce il consumo di energia e di risorse idriche, ha un miglior effetto di risparmio energetico e contribuisce a ridurre i costi operativi.
5- flessibilità e mobilità:Dato che il frigorifero integrato raffreddato ad aria non ha bisogno di collegare sistemi di tubazioni complessi, è relativamente facile da installare e smontare, il che lo rende altamente flessibile e mobile.che è molto conveniente in occasioni in cui è necessaria una soluzione di raffreddamento temporanea o mobile, come eventi all'aperto, cantieri temporanei, ecc.
In sintesi, i vantaggi dei refrigeratori all-in-one raffreddati ad aria includono il risparmio di spazio, la semplificazione dell'installazione e della manutenzione, il funzionamento indipendente, gli effetti di risparmio energetico e la flessibilità e la mobilità.Queste caratteristiche fanno sì che il refrigeratore tutto in uno raffreddato ad aria abbia una vasta gamma di prospettive di applicazione in vari settori industriali., bisogni di raffreddamento commerciali e temporanei.
