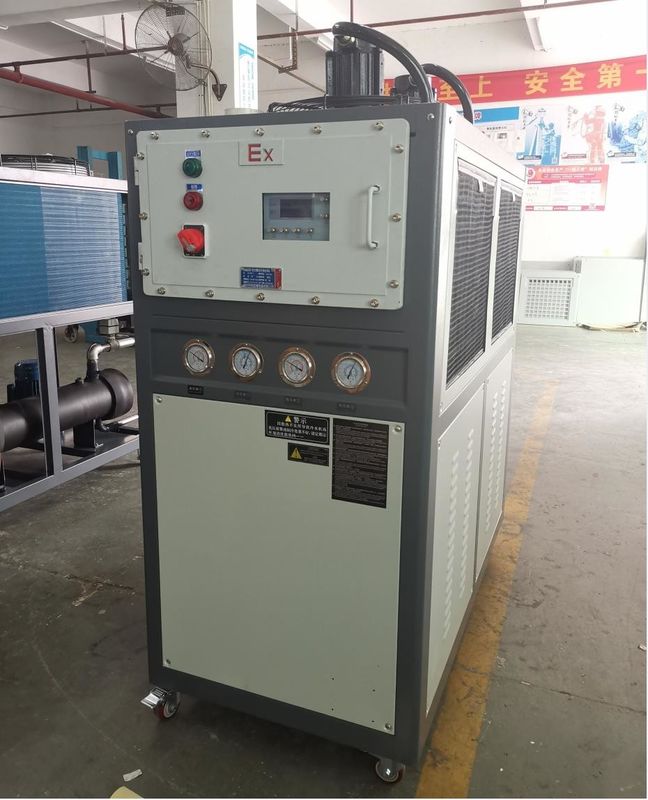

JLSF-10AD PLC Explosion Proof Water Chiller per il trattamento del petrolio
Dettagli:
| Luogo di origine: | Dongguan Cina |
| Marca: | JIALIS |
| Certificazione: | CE/ISO9001 |
| Numero di modello: | JLSF-10AD |
Termini di pagamento e spedizione:
| Quantità di ordine minimo: | 1 set |
|---|---|
| Prezzo: | Discuss |
| Imballaggi particolari: | Scatola in legno compensato |
| Tempi di consegna: | 18 giorni |
| Termini di pagamento: | T/T |
| Capacità di alimentazione: | 200 unità al mese |
|
Informazioni dettagliate |
|||
| nome: | L'aria ha raffreddato il refrigeratore di acqua protetto contro le esplosioni | Compressore: | Rotolo protetto contro le esplosioni |
|---|---|---|---|
| Evaporatore: | Shell e tubo | condensatore: | Alettato |
| Sistema di controllo: | SpA | Controller: | Microprocessore |
| Protezione: | Pressione massima minima, sovraccarico, sequenza di fase, anticongelante | Livello acustico: | 60dB |
| Livello di protezione: | Protezione IP54 | garanzia: | 1 anno |
| Evidenziare: | Chiller a prova di esplosione per la lavorazione dell'olio,Caldaia acqua a prova di esplosione per la lavorazione del gas,Caldaie a prova di esplosione PLC |
||
Descrizione di prodotto
JLSF-10AD frigorifero a prova di esplosione per l'acqua, raffreddamento delle attrezzature, sistemi di ventilazione in galleria
Descrizione del prodotto:
Il frigorifero a prova di esplosione è un apparecchio di raffreddamento appositamente progettato per luoghi infiammabili ed esplosivi.I refrigeratori a prova di esplosione adottano componenti di progettazione a prova di esplosione che comprendono principalmente i seguenti aspetti::
1. Motore a prova di esplosione:Il motore del frigorifero a prova di esplosione adotta un motore a prova di esplosione e il suo guscio e il cablaggio sono realizzati in materiali a prova di esplosione per evitare che la scintilla del motore provochi un'esplosione.
2. Compressore a prova di esplosione:Il compressore del frigorifero a prova di esplosione adotta un compressore a prova di esplosione.e i suoi componenti meccanici ed elettrici interni adottano una progettazione a prova di esplosione per garantire il suo funzionamento sicuro in un ambiente infiammabile ed esplosivo.
3. condensatore a prova di esplosione:Il condensatore del frigorifero a prova di esplosione adotta un condensatore a prova di esplosione.e il suo materiale e la sua struttura sono appositamente progettati per ambienti infiammabili ed esplosivi per evitare che provochi un'esplosione.
4. Evaporatore a prova di esplosione:L'evaporatore del frigorifero a prova di esplosione utilizza anche un evaporatore a prova di esplosione e il suo materiale e la sua struttura speciali possono funzionare in sicurezza in un ambiente infiammabile ed esplosivo.
It should be noted that the explosion-proof design of the explosion-proof chiller needs to be selected and designed according to the specific use occasions and needs to ensure that the equipment can achieve the best explosion-proof effectAllo stesso tempo, quando si utilizza un frigorifero a prova di esplosione,è inoltre necessario operare in conformità alle pertinenti norme di sicurezza e ai requisiti operativi per garantire la sicurezza delle apparecchiature..
Caratteristiche di produzione:
Il frigorifero a prova di esplosione è un tipo di apparecchiatura di raffreddamento appositamente progettata per luoghi infiammabili ed esplosivi.
1. Progettazione a prova di esplosione:Il frigorifero a prova di esplosione è progettato in modo a prova di esplosione e i suoi componenti principali, quali motori, compressori e condensatori, sono progettati con materiali e strutture a prova di esplosione.e può funzionare in sicurezza in ambienti infiammabili ed esplosivi.
2. Alta efficienza e risparmio energetico:I frigoriferi a prova di esplosione utilizzano compressori e condensatori ad alto rendimento, che hanno un elevato rendimento di raffreddamento e possono risparmiare energia.
3. installazione flessibile:Il frigorifero a prova di esplosione può essere installato all'interno o all'esterno e la scelta e l'installazione del tipo possono essere effettuate in base alle esigenze specifiche.
4- Semplice manutenzione:I frigoriferi a prova di esplosione sono relativamente semplici da mantenere e richiedono solo pulizia e manutenzione regolari, che sono relativamente facili da mantenere.
5. Alta precisione di controllo della temperatura:Il frigorifero a prova di esplosione è dotato di un preciso sistema di controllo della temperatura, in grado di ottenere un controllo preciso della temperatura.
6Ampia gamma di applicazioni:I frigoriferi a prova di esplosione sono adatti a luoghi infiammabili ed esplosivi come l'industria petrolchimica, la miniera di carbone, la produzione farmaceutica e la verniciatura.
It should be noted that the selection and installation of explosion-proof chillers need to be selected and designed according to specific usage occasions and needs to ensure that the equipment can achieve the best explosion-proof effectAllo stesso tempo, quando si utilizza un frigorifero a prova di esplosione,è inoltre necessario operare in conformità alle pertinenti norme di sicurezza e ai requisiti operativi per garantire la sicurezza delle apparecchiature..
Principio di funzionamento:
Il principio di funzionamento del frigorifero a prova di esplosione è sostanzialmente lo stesso di quello del frigorifero normale.ma una serie di misure a prova di esplosione sono state adottate nella progettazione e nella costruzione per garantire un funzionamento sicuro in ambienti pericolosiIl principio generale di funzionamento dei frigoriferi a prova di esplosione è il seguente:
1. Ciclo di raffreddamento:Il frigorifero a prova di esplosione assorbe il calore generato nell'apparecchiatura o nel processo attraverso il mezzo circolante (di solito acqua o altro liquido di raffreddamento),e lo porta al frigorifero per la dissipazione del calore, e poi il mezzo di raffreddamento torna all' apparecchiatura per il raffreddamento.
2Compressore:All'interno del frigorifero è presente un compressore che comprime il refrigerante in modo che diventi un gas ad alta temperatura e pressione sotto alta pressione.
3- Condensatore:Il gas ad alta temperatura e alta pressione passa attraverso il condensatore, entra in contatto con il mezzo di raffreddamento e rilascia calore, raffreddando il refrigerante e trasformandolo in uno stato liquido.
4Valvola di espansione:Il refrigerante liquido entra nell'evaporatore attraverso la valvola di espansione.La funzione della valvola di espansione è quella di ridurre la pressione e la temperatura del refrigerante in modo che diventi un gas evaporato a bassa temperatura e bassa pressione.
5Evaporatore:Il gas evaporato a bassa temperatura e bassa pressione passa attraverso l'evaporatore, entra in contatto con l'apparecchiatura o il processo da raffreddare, assorbe il calore e lo raffredda.
Nel frigorifero a prova di esplosione, il principio fondamentale di funzionamento è la progettazione e la costruzione a prova di esplosione.
alcune misure comuni di protezione contro le esplosioni:
- Componenti elettrici a prova di esplosione:Utilizzare motori a prova di esplosione, interruttori, sensori, ecc. per evitare esplosioni causate da scintille elettriche.
- Conchiglia a prova di esplosione:Il guscio del frigorifero ha un design a prova di esplosione, in grado di resistere alla pressione e alla temperatura interne e di impedire l'ingresso di gas infiammabili esterni all'interno.
- Scarica di gas esplosivo:La discarica di gas esplosivi è considerata nella progettazione del frigorifero per rilasciare la pressione di esplosione al di là del raggio di sicurezza.
- Selezione del materiale:Utilizzare materiali resistenti alle alte temperature, anti-corrosione e a prova di esplosione per garantire che il frigorifero possa resistere e prevenire i rischi di esplosione in ambienti pericolosi.
Il principio generale di funzionamento e le misure comuni di protezione contro le esplosioni dei frigoriferi a prova di esplosione sono riportati di seguito.Il principio di funzionamento specifico e i dettagli di progettazione possono variare a causa di diverse norme e requisiti di applicazione a prova di esplosione.
| 1 Compressore | 5 Evaporatore | 9 Sensore di temperatura | 13 Valvola di bypass |
| 2 Condensatore | 6 Valvola a sfera | 10 Serbatoio dell'acqua | 14 Controller a bassa tensione |
| 3 Asciugatrice di filtri | 7 Interruttore antigelo | 11 Misuratore di pressione della pompa dell'acqua | 15 Controller ad alta tensione |
| 4 Valvola di espansione | 8 Scambio fluttuante | 12 Pompa dell'acqua | 16 Fan |
Parametri tecnici:
| Modello | JLSF-5HP | JLSF-10HP | JLSF-15HP | JLSF-20HP | JLSF-25HP | JLSF-30HP | JLSF-40HP | JLSF-50HP | JLSF-60HP | ||
| capacità di raffreddamento | KW/h | 15.5 | 31 | 46.5 | 65 | 77.5 | 93 | 124 | 155 | 186 | |
| Kcal/h | 13,750 | 27,500 | 41,250 | 55,000 | 68,750 | 82,500 | 110,000 | 137,500 | 165,000 | ||
| Intervallo di temperatura | 5°C-35°C ((Sotto 0°C può essere personalizzato) | ||||||||||
| Fornitore di alimentazione | 1N-220V 50HZ/60HZ 3N-380V/415V 50HZ/60HZ | ||||||||||
| Potenza totale | KW | 4.5 | 8.83 | 13.62 | 19.8 | 22.75 | 28.3 | 39.2 | 46.75 | 56.1 | |
| Compressore | Tipo | Tipo di rotolo o di pistone ermetico | |||||||||
| Potenza | KW | 3.75 | 7.5 | 11.25 | 15 | 18.75 | 22.5 | 30 | 37.5 | 45 | |
| Pompa di circolazione | Potenza | KW | 0.75 | 1.5 | 1.5 | 2.2 | 2.2 | 4 | 4 | 4 | 5.5 |
| Testa | m | 22 | 21.5 | 21.5 | 22 | 22 | 25 | 25 | 25 | 26 | |
| Agente frigorifero | Tipo | R22/R407c/R134a/R410a | |||||||||
| Metodo di controllo | Valvola di espansione per rilevamento della pressione esterna | ||||||||||
| volume di riempimento | Kg | 3.2 | 6.4 | 9.1 | 12.2 | 15.3 | 18.6 | 24.5 | 30.6 | 36.8 | |
| Evaporatore | Flusso | m3/h | 2.42 | 4.85 | 7.6 | 10.16 | 12.34 | 15.2 | 19.53 | 23.3 | 30.52 |
| capacità idrica | m3/h | 0.65 | 0.18 | 0.21 | 0.28 | 0.32 | 0.32 | 0.61 | 0.66 | 0.72 | |
| Diametro | centimetro | 1" | 1.5" | 2" | 2.5" | 3" | |||||
| Condensatore | Tipo | Sette di ottone efficienti a pinna di alluminio ondulato | |||||||||
| Ventilatore | Tipo | Flusso assiale | |||||||||
| volume dell'aria | m3/h | 5000 | 10000 | 15000 | 20000 | 25000 | 30000 | 40000 | 50000 | 60000 | |
| Dispositivo di protezione | Interruttore ad alta e bassa pressione, protezione antigelo, spina/valvola di sicurezza fusibile, dispositivo di protezione contro il sovraccarico, protettore contro il surriscaldamento della bobina, interruttore automatico di protezione della temperatura, ecc. | ||||||||||
| Dimensioni della macchina | L | mm | 1140 | 1400 | 1750 | 2000 | 2000 | 2200 | 2000 | 2000 | 2400 |
| W | mm | 620 | 725 | 750 | 900 | 900 | 900 | 1800 | 1800 | 1800 | |
| H | mm | 1200 | 1450 | 1500 | 1770 | 1770 | 1770 | 2200 | 2300 | 2300 | |
| Peso unitario | Kg | 230 | 410 | 540 | 660 | 720 | 910 | 1120 | 1400 | 1560 | |
Industria delle applicazioni:
I frigoriferi a prova di esplosione sono utilizzati principalmente nei seguenti settori, che hanno elevati requisiti per la sicurezza delle apparecchiature e le loro capacità a prova di esplosione:
1Industria chimica:L'industria chimica comporta molte sostanze infiammabili ed esplosive, come la produzione chimica, la raffinazione del petrolio, la produzione di vernici, ecc.I frigoriferi a prova di esplosione possono essere utilizzati per fornire un raffreddamento sicuro e un controllo della temperatura delle attrezzature e dei processi chimici.
2Industria petrolifera e del gas:Durante l'estrazione, lo stoccaggio, il trasporto e la trasformazione del petrolio e del gas esistono rischi di esplosione e di incendio.I refrigeratori a prova di esplosione possono essere utilizzati per fornire raffreddamento e controllo della temperatura per garantire un funzionamento sicuro delle apparecchiature in ambienti pericolosi.
3Industria farmaceutica:Alcuni prodotti chimici utilizzati nei processi farmaceutici possono essere esplosivi o infiammabili.garantire la sicurezza dei processi farmaceutici e la qualità dei prodotti.
4Industria elettronica e dei semiconduttori:Le sostanze chimiche e le apparecchiature utilizzate nel processo di fabbricazione di elettronica e semiconduttori possono presentare rischi di esplosione e incendio.I frigoriferi a prova di esplosione possono essere utilizzati per fornire raffreddamento e controllo della temperatura per apparecchiature elettroniche e apparecchiature di produzione di semiconduttori, garantendo la sicurezza dell'ambiente di produzione.
5Industria automobilistica:La fabbricazione di automobili comporta vari processi di verniciatura, spruzzatura e asciugatura, e le vernici e i solventi a spruzzo sono infiammabili.I frigoriferi a prova di esplosione possono essere utilizzati per fornire un raffreddamento sicuro e un controllo della temperatura per le apparecchiature di verniciatura e asciugatura.
6- miniere di carbone e industria mineraria:Esiste il rischio di accumulo ed esplosione di gas combustibili nelle miniere e nelle miniere di carbone.I frigoriferi a prova di esplosione possono essere utilizzati per fornire un raffreddamento sicuro e un controllo della temperatura per garantire il funzionamento sicuro delle attrezzature e dei processi minerari.
I frigoriferi a prova di esplosione sono progettati per una sicurezza speciale e hanno misure a prova di esplosione, come l'uso di componenti elettrici a prova di esplosione, materiali resistenti alle alte temperature,contenitori a prova di esplosione, ecc., per ridurre il rischio di esplosione o di incendio causato da apparecchiature in ambienti pericolosi.I frigoriferi a prova di esplosione sono attrezzature importanti per garantire la sicurezza dei processi e proteggere la vita e la proprietà del personale.
Produzione automobilistica Ingegneria chimica Industria elettronica Industria elettroplatazione
Industria del stampaggio a iniezione Industria farmaceutica Industria dell'imballaggio di plastica Industria tipografica
Upport e servizi:
Il supporto tecnico e il servizio dei frigoriferi comprendono:
1. Assistenza clienti 24 ore su 24
2. Installazione e manutenzione del telecomando
3. Diagnosi e risoluzione dei problemi a distanza
4- telefonico/e-mail - consulenza e orientamento
5. Documentazione e manuali di facile utilizzo
6. Aggiornamenti e aggiornamenti del software
7. Prezzo di costo dei pezzi di ricambio e dei materiali di consumo
Imballaggio e trasporto:
I frigoriferi vengono confezionati e spediti in scatole di legno di compensato standard. Tutti i componenti sono fissati e protetti con una pellicola, e l'unità viene poi posta su un pallet per un facile trasporto.E appiccicate l' etichetta del marchio di spedizione sulla scatola di legno per garantire la corretta consegna.
Quanto è sicuro il frigorifero a prova di esplosione?
Le prestazioni di sicurezza dei frigoriferi a prova di esplosione sono determinate da una progettazione e costruzione speciali per garantire un funzionamento sicuro in ambienti pericolosi.Le considerazioni relative alle prestazioni di sicurezza dei frigoriferi a prova di esplosione sono le seguenti::
1. Progettazione a prova di esplosione:I frigoriferi a prova di esplosione adottano una progettazione a prova di esplosione, che comprende l'uso di alloggiamenti a prova di esplosione, componenti elettrici a prova di esplosione e materiali a prova di esplosione.Queste misure di progettazione impediscono scintille o altre possibili fonti di esplosione.
2- Rispetto delle norme di sicurezza contro le esplosioni:I frigoriferi a prova di esplosione sono di solito conformi a specifiche norme e specifiche a prova di esplosione, quali le norme a prova di esplosione della Commissione elettrotecnica internazionale (IEC),le norme europee a prova di esplosione (ATEX), ecc. Sono rigorosamente testati e certificati per la sicurezza nelle atmosfere esplosive.
3. Scarica di gas da esplosione:Nella progettazione dei frigoriferi a prova di esplosione è preso in considerazione lo scarico di gas esplosivi, in modo da rilasciare la pressione di esplosione al di là del raggio di sicurezza e ridurre il danno alle attrezzature e al personale.
4- controllo della temperatura e della pressione:I frigoriferi a prova di esplosione sono di solito dotati di dispositivi di monitoraggio della temperatura e della pressione, che possono monitorare in tempo reale lo stato di funzionamento dell'apparecchiatura.Una volta che la temperatura o la pressione superano il limite di sicurezza, innescherà un allarme o si fermerà automaticamente per evitare un potenziale pericolo.
5- materiali resistenti alle alte temperature:I frigoriferi a prova di esplosione utilizzano materiali resistenti alle alte temperature,che può mantenere la stabilità e l'integrità strutturale in ambienti ad alta temperatura e ridurre i rischi per la sicurezza causati da alte temperature.
6Protezione da sovraccarico:I frigoriferi a prova di esplosione hanno generalmente una funzione di protezione contro il sovraccarico.si fermerà automaticamente o prenderà altre misure di sicurezza per proteggere la sicurezza delle attrezzature e degli operatori.
In generale, i frigoriferi a prova di esplosione sono stati progettati e costruiti tenendo conto di particolari considerazioni di sicurezza per garantire il loro funzionamento sicuro in ambienti pericolosi.Queste misure di sicurezza sono progettate per ridurre il rischio di incendio, esplosioni e altri eventi pericolosi e per proteggere la sicurezza delle attrezzature, dei lavoratori e dell'ambiente.
