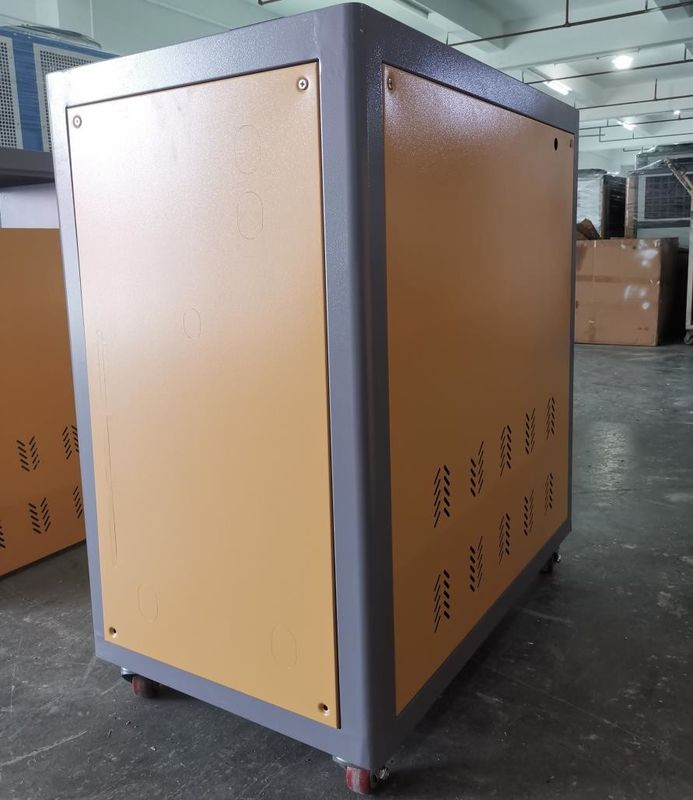

JLSS-5HP Industrial Laser Chiller CO2 Laser Diode Laser Fibre Laser
Dettagli:
| Luogo di origine: | Dongguan Cina |
| Marca: | JIALIS |
| Certificazione: | CE/ISO9001 |
| Numero di modello: | JLSS-5HP |
Termini di pagamento e spedizione:
| Quantità di ordine minimo: | 1 set |
|---|---|
| Prezzo: | Discuss |
| Imballaggi particolari: | Scatola in legno compensato |
| Tempi di consegna: | 7 giorni |
| Termini di pagamento: | T/T |
| Capacità di alimentazione: | 500 unità al mese |
|
Informazioni dettagliate |
|||
| Tipo del compressore: | Fabbricazione di macchine per il trasporto di merci | Modalità di controllo: | Attiva/spenta/PID |
|---|---|---|---|
| Capacità di raffreddamento: | 3-30kw | Metodo di raffreddamento: | Raffreddato ad aria/raffreddato ad acqua |
| Dimensioni: | Personalizzato | Livello acustico: | ≤55dB (A) |
| alimentazione elettrica: | 220V/380V/50HZ/60HZ | Nome del prodotto: | Refrigeratore di acqua del laser |
| Funzione di protezione: | Alta/bassa pressione/ sovraccarico/ flusso/basso livello dell'acqua/alta temperatura | Pressione della pompa: | 0.03Mpa-0.8Mpa |
| Refrigerante: | R22/R134a/R407c/R410a | Gamma del controllo della temperatura: | 5℃-35℃ |
| Stabilità di temperatura: | ±0,5℃ | garanzia: | 1 anno |
| Evidenziare: | Chiller laser industriale JLSS-5HP,Chiller laser industriale Laser a CO2,Laser a diodo con frigorifero laser industriale |
||
Descrizione di prodotto
JLSS-5HP Piccolo frigorifero laser raffreddato ad acqua Laser CO2, Laser a stato solido, Laser a diodo, Laser a fibra
Descrizione del prodotto:
Il piccolo raffreddatore laser raffreddato ad acqua è un dispositivo utilizzato per raffreddare le apparecchiature laser.
In genere, un piccolo refrigeratore laser raffreddato ad acqua è costituito dai seguenti componenti:
1Unità di raffreddamento ad acqua:comprese pompe d'acqua, scambiatori di calore, ventilatori di raffreddamento e altri componenti,utilizzato per condurre il calore generato dal laser nell'acqua e dissipare il calore nell'aria attraverso lo scambiatore di calore.
2Serbatoio dell' acqua:Contenitore utilizzato per conservare acqua di raffreddamento, di solito con una certa capacità e funzione di monitoraggio del livello dell'acqua di raffreddamento.
3. condotto dell'acqua di raffreddamento:trasporta l'acqua di raffreddamento dal serbatoio dell'acqua al componente di raffreddamento del laser e scarica l'acqua calda dal laser per formare un ciclo di raffreddamento chiuso.
4Sistema di controllo:utilizzati per monitorare e controllare il funzionamento di unità raffreddate ad acqua, compresi sensori di temperatura, sensori di livello dell'acqua, controllo dei ventilatori, ecc.
I piccoli refrigeratori laser raffreddati ad acqua sono di solito di dimensioni minori e sono adatti per applicazioni in cui la potenza del laser è inferiore o il volume è più piccolo.La sua funzione principale è quella di mantenere la temperatura del laser entro un intervallo sicuro per prevenire danni all'attrezzatura o degrado delle prestazioni causate dal surriscaldamento.
Va notato che i diversi modelli e le diverse marche di piccoli refrigeratori laser raffreddati ad acqua possono presentare differenze di prestazioni e specifiche,e la selezione specifica dovrebbe essere valutata in base alle esigenze reali e ai requisiti dell'attrezzatura laser.
Caratteristiche di produzione:
I piccoli raffreddatori laser presentano le seguenti caratteristiche:
1- Dimensioni compatte:Rispetto ai grandi frigoriferi laser, i piccoli frigoriferi laser sono più piccoli e occupano meno spazio, sono adatti all'uso in spazi limitati e sono facili da spostare e installare.
2. leggero e portatile:I piccoli frigoriferi laser sono generalmente leggeri e relativamente leggeri, che li rende facili da trasportare e spostare.
3. Effetto di dissipazione del calore elevato:Sebbene si tratti di un piccolo dispositivo, i piccoli refrigeratori laser hanno generalmente capacità di dissipazione del calore efficaci,che può dissipare in modo efficiente il calore generato dal laser e mantenere il funzionamento stabile del laser.
4. Alta efficienza energetica:I piccoli frigoriferi laser utilizzano generalmente una tecnologia di refrigerazione avanzata e un design a risparmio energetico, hanno un elevato rapporto di efficienza energetica e possono ridurre il consumo di energia mantenendo gli effetti di raffreddamento.
5Controllo facile:I piccoli frigoriferi laser sono di solito dotati di un'interfaccia di controllo semplice e di facile utilizzo, che è facile da usare.Gli utenti possono impostare e regolare facilmente i parametri di raffreddamento e monitorare lo stato operativo dell'apparecchiatura.
6- Basso rumore:I piccoli frigoriferi laser adottano per lo più una progettazione silenziosa per ridurre la generazione di rumore e ridurre le interferenze per l'ambiente di lavoro e gli utenti.
È importante notare che le diverse marche e modelli di piccoli refrigeratori laser possono avere caratteristiche e funzioni diverse.è possibile considerare in modo completo vari fattori in base alle esigenze e ai requisiti effettivi delle apparecchiature laser, e scegliere un modello e una marca adeguati.
Principio di funzionamento:
Il principio di funzionamento del refrigeratore raffreddato ad acqua consiste nel comprimere il gas refrigerante a bassa temperatura e a bassa pressione in un gas ad alta temperatura e ad alta pressione attraverso il compressore,e poi irradiare il gas ad alta temperatura e alta pressione attraverso il condensatore per condensarlo in un liquido ad alta pressioneSi espande in un liquido a bassa pressione e scorre nell'evaporatore per completare il ciclo di refrigerazione.
Nel frigorifero raffreddato ad acqua, l'acqua viene utilizzata come mezzo di raffreddamento e viene collegata all'apparecchiatura di raffreddamento attraverso il condotto idrico,e il gas refrigerante dopo la dissipazione del calore assorbe il calore e lo trasforma in un gas a bassa temperatura e bassa pressione, realizzando così la refrigerazione.
|
1 Compressore |
5 Evaporatore |
9 Sensore di temperatura |
13 Valvola di bypass |
|
2 Condensatore |
6 Valvola a sfera |
10 Serbatoio dell'acqua |
14 Controller a bassa tensione |
|
3 Asciugatrice di filtri |
7 Interruttore antigelo |
11 Misuratore di pressione della pompa dell'acqua |
15 Controller ad alta tensione |
|
4 Valvola di espansione |
8 Scambio galleggiante |
12 Pompa dell'acqua |
16 Valvola di sollevamento della pressione |
Parametri tecnici:
| Modello | JLSS-5HP | JLSS-10HP | JLSS-15HP | JLSS-20HP | JLSS-25HP | JLSS-30HP | JLSS-40HP | JLSS-50HP | ||
| capacità di raffreddamento | KW/h | 16.2 | 32.5 | 48.7 | 64.2 | 81.2 | 97.4 | 130.3 | 163.4 | |
| Kcal/h | 14,200 | 28,400 | 42,600 | 56,800 | 71,000 | 85,200 | 113,600 | 142,000 | ||
| Intervallo di temperatura | 5°C-35°C ((Sotto 0°C può essere personalizzato) | |||||||||
| Fornitore di alimentazione | 1PH-220V 50HZ/60HZ 3PH-380V/415V 50HZ/60HZ | |||||||||
| Potenza totale | KW | 4.17 | 8.25 | 12.75 | 18.2 | 20.95 | 26.5 | 35.6 | 43.2 | |
| Compressore | Tipo | Tipo di rotolo o di pistone ermetico | ||||||||
| Potenza | KW | 3.75 | 7.5 | 11.25 | 15.0 | 18.75 | 22.5 | 30.0 | 37.5 | |
| Pompa di circolazione | Potenza | KW | 0.75 | 1.5 | 1.5 | 2.25 | 2.25 | 3.75 | 3.75 | 3.75 |
| Testa | m | 22 | 21.5 | 21.5 | 23 | 23 | 23 | 25 | 25 | |
| Agente frigorifero | Tipo | R22/R407c/R134a/R410a | ||||||||
| Metodo di controllo | Valvola di espansione per rilevamento della pressione esterna | |||||||||
| volume di riempimento | Kg | 2.6 | 5.2 | 7.8 | 10.4 | 13.0 | 15.6 | 20.8 | 26.0 | |
| Evaporatore | Flusso | m3/h | 2.75 | 5.47 | 8.62 | 11.55 | 14.03 | 17.06 | 22.19 | 26.48 |
| capacità idrica | m3 | 0.058 | 0.150 | 0.285 | 0.300 | 0.380 | 0.380 | 0.560 | 0.560 | |
| Diametro | centimetro | 1" | 1.5" | 2" | 2.5" | 2.5" | 3" | 3" | 3" | |
| Compressore | Tipo | m3/h | Tipo di guscio e tubo di rame efficienti | |||||||
| Flusso | m3/h | 3.42 | 6.85 | 10.78 | 14.44 | 17.54 | 21.32 | 27.74 | 33.09 | |
| Diametro | centimetro | 1" | 1.5" | 2" | 2.5" | 2.5" | 3" | 3" | 3" | |
| Dispositivo di protezione | Interruttore ad alta e bassa pressione, protezione antigelo, spina/valvola di sicurezza fusibile, dispositivo di protezione contro il sovraccarico, protettore contro il surriscaldamento della bobina, interruttore automatico di protezione della temperatura, ecc. | |||||||||
| Dimensioni della macchina | L | mm | 850 | 1300 | 1600 | 1600 | 1600 | 1800 | 2400 | 2400 |
| W | mm | 480 | 610 | 700 | 730 | 730 | 760 | 1000 | 1000 | |
| H | mm | 980 | 1260 | 1400 | 1500 | 1500 | 1600 | 1750 | 1750 | |
| Peso unitario | Kg | 60 | 150 | 400 | 440 | 690 | 760 | 850 | 1000 | |
Industria delle applicazioni:
Molte apparecchiature laser richiedono l'uso di un refrigeratore per mantenere la stabilità della loro temperatura di funzionamento.
1. Laser a CO2:Il laser a CO2 genera molto calore durante il funzionamento e deve essere dissipato attraverso un sistema di raffreddamento.I refrigeratori sono spesso utilizzati per fornire acqua di raffreddamento per i laser CO2 per mantenere stabile la temperatura del tubo laser e di altri componenti critici.
2Laser solido:Il laser solido, come Nd: YAG laser e Ti: saffiro laser, richiede anche un sistema di raffreddamento per controllare la sua temperatura di funzionamento.I refrigeratori possono essere utilizzati per fornire raffreddamento per cristalli laser solidi o supporti laser per mantenere la stabilità e le prestazioni dell'uscita laser.
3- Laser a diodo:I laser a diodo sono un tipo comune di laser che in genere richiedono raffreddamento per mantenere la loro temperatura di funzionamento.I refrigeratori possono essere utilizzati per raffreddare le serie di diodi laser dei laser a diodi per prevenire il surriscaldamento e il degrado delle prestazioni.
4Laser a fibra:Il laser a fibra genera anche una certa quantità di calore durante il lavoro e deve essere raffreddato per mantenere una temperatura di funzionamento stabile.Alcuni laser a fibra usano un refrigeratore come sistema di raffreddamento per controllare la temperatura raffreddando la fibra e altri componenti del laser.
Questi sono solo alcuni dei tipi comuni di apparecchiature laser che richiedono refrigeratori per il raffreddamento.quindi quando acquisti e usi un' attrezzatura laser, è meglio consultare il manuale di istruzioni e le raccomandazioni del fabbricante per determinare se è necessario un refrigeratore e come configurare e utilizzare correttamente il sistema di raffreddamento.
Produzione automobilistica Ingegneria chimica Industria elettronica Industria elettroplatazione
Industria del stampaggio a iniezione Industria farmaceutica Industria dell'imballaggio di plastica Industria tipografica
Upport e servizi:
Il supporto tecnico e il servizio dei frigoriferi comprendono:
1. Assistenza clienti 24 ore su 24
2. Installazione e manutenzione del telecomando
3. Diagnosi e risoluzione dei problemi a distanza
4- telefonico/e-mail - consulenza e orientamento
5. Documentazione e manuali di facile utilizzo
6. Aggiornamenti e aggiornamenti del software
7. Prezzo di costo dei pezzi di ricambio e dei materiali di consumo
Imballaggio e trasporto:
I frigoriferi vengono confezionati e spediti in scatole di legno di compensato standard. Tutti i componenti sono fissati e protetti con una pellicola, e l'unità viene poi posta su un pallet per un facile trasporto.E appiccicate l' etichetta del marchio di spedizione sulla scatola di legno per garantire la corretta consegna.
Puoi dirmi come configurare e usare correttamente il sistema di raffreddamento?
Per la configurazione e l'utilizzo di un sistema di raffreddamento, le seguenti sono alcune linee guida generali:
1Comprendere i requisiti di raffreddamento delle apparecchiature laser:In primo luogo, leggere attentamente il manuale d'uso dell'apparecchiatura laser e le linee guida del produttore per comprendere i requisiti e le raccomandazioni di raffreddamento dell'apparecchiatura.Dispositivi laser diversi possono avere requisiti di temperatura e di flusso diversi, che devono essere configurati secondo le specifiche e i requisiti dell'apparecchiatura.
2. Scegliere un frigorifero adatto:Scegliere un frigorifero adatto alle apparecchiature laser: la sua capacità di raffreddamento deve essere in grado di soddisfare la generazione di calore delle apparecchiature laser.Selezionare la potenza e la capacità di raffreddamento del frigorifero in riferimento alla potenza, le emissioni di calore e le esigenze di raffreddamento dell'apparecchiatura laser.
3. Installare il sistema di raffreddamento:Installare correttamente il sistema di raffreddamento secondo le prescrizioni dell'apparecchiatura laser e del frigorifero.Assicurarsi che l'entrata e l'uscita dell'acqua di raffreddamento corrispondano all'interfaccia di raffreddamento dell'apparecchiatura laser, e adottare le opportune misure di connessione e di sigillamento dei tubi.
4. Controllare la temperatura e la portata dell'acqua di raffreddamento:Controllare la temperatura e il flusso dell'acqua di raffreddamento in base ai requisiti dell'apparecchiatura laser.I frigoriferi sono di solito dotati di un sistema di controllo della temperatura che può impostare l'intervallo di temperatura dell'acqua di raffreddamento. assicurarsi che la temperatura dell'acqua di raffreddamento sia entro il range impostato per mantenere una temperatura di funzionamento stabile dell'attrezzatura laser.assicurare che il flusso di acqua di raffreddamento sia sufficiente per raffreddare efficacemente il laser e altri componenti critici.
5- manutenzione e pulizia regolari:Ispezionare e mantenere regolarmente il sistema di raffreddamento per garantire il suo normale funzionamento e un efficiente dissipo di calore.Pulire polvere e sporcizia dalle superfici dei refrigeratori e degli scambiatori di calore per mantenere l'efficacia del raffreddamentoControllare le perdite di tubi e connessioni e ripararle prontamente.
6Monitoraggio e registrazione:Controllare regolarmente lo stato di funzionamento del sistema di raffreddamento, compresa la temperatura dell'acqua di raffreddamento, il flusso, la pressione e altri parametri.Registrazione del funzionamento del sistema di raffreddamento in modo da poter individuare e risolvere prontamente i potenziali problemi.
Queste sono linee guida generali per la configurazione e l'utilizzo di un sistema di raffreddamento.e ambiente di applicazione effettivoPertanto,si raccomanda di consultare la documentazione pertinente per l'apparecchiatura laser e il frigorifero e di seguire le raccomandazioni e le linee guida del costruttore quando si configura e si utilizza il sistema di raffreddamento.
