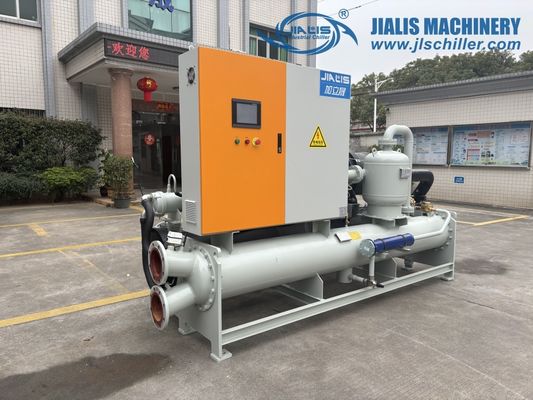

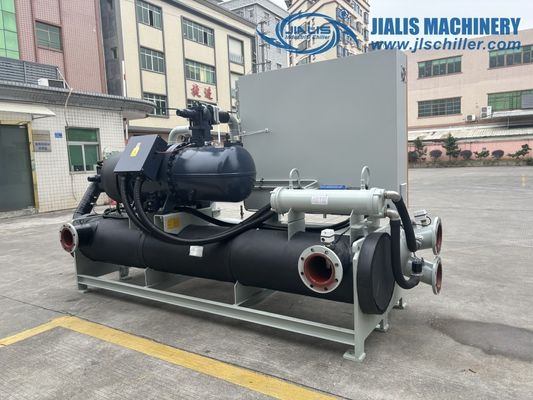

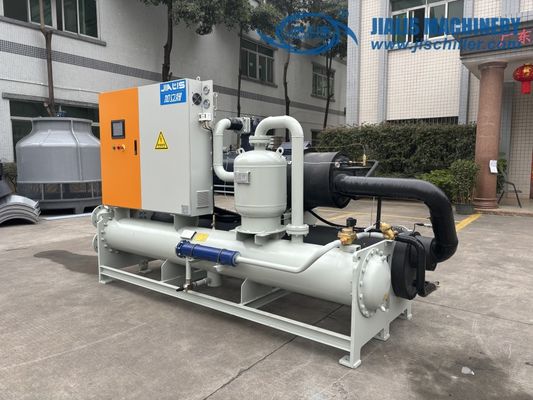

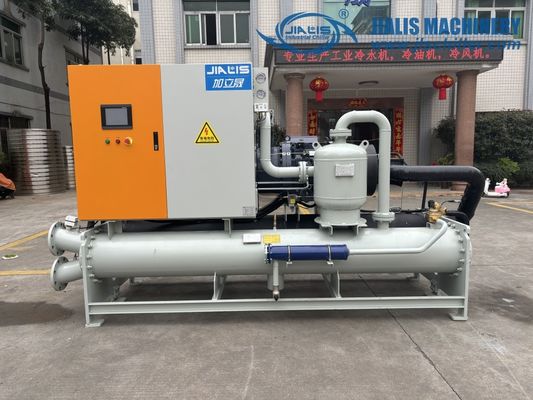

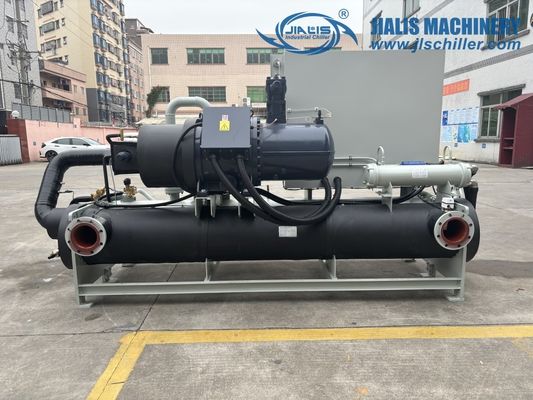

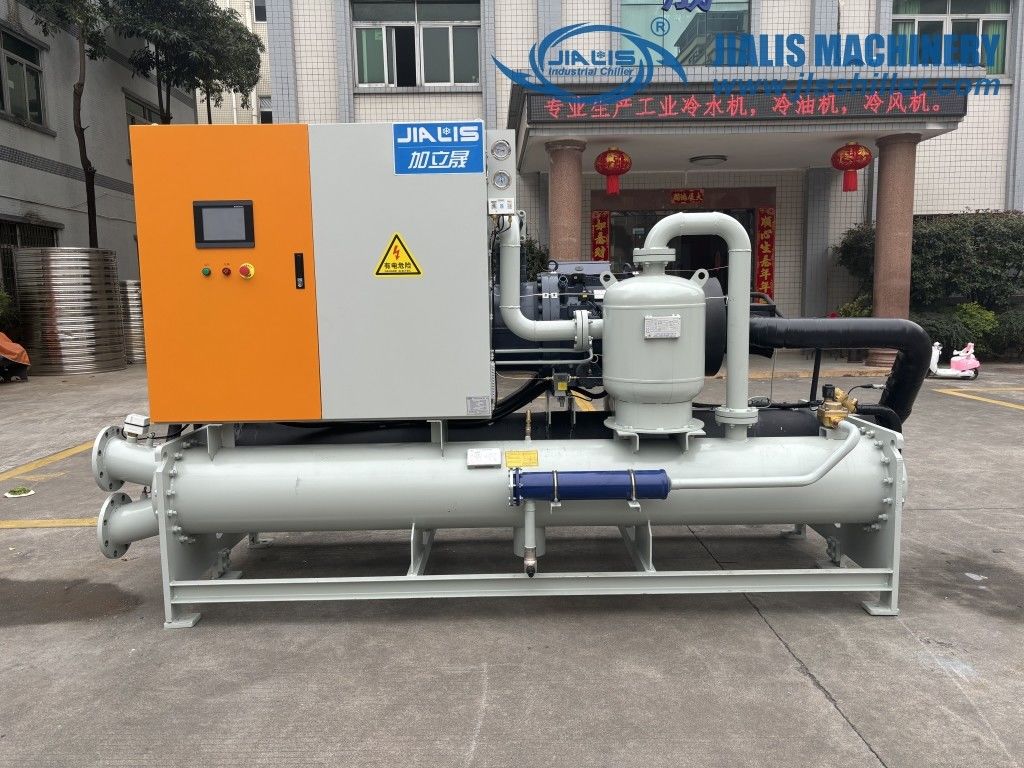

Chiller a bassa temperatura JLSW-170D, Glicolo ad acqua a vite
Dettagli:
| Luogo di origine: | Dongguan Cina |
| Marca: | JIALIS |
| Certificazione: | CE/ISO9001 |
| Numero di modello: | JLSW-170D |
Termini di pagamento e spedizione:
| Quantità di ordine minimo: | 1 set |
|---|---|
| Prezzo: | Discuss |
| Imballaggi particolari: | Scatola in legno compensato |
| Tempi di consegna: | 20 giorni |
| Termini di pagamento: | T/T |
| Capacità di alimentazione: | 100 unità al mese |
|
Informazioni dettagliate |
|||
| Nome del prodotto: | Refrigeratore di bassa temperatura della glicole etilenico | Temperatura di raffreddamento: | -45°C-35°C |
|---|---|---|---|
| Tipo di compressore: | Compressore a vite/Hanbell | Marca del compressore: | Hanbell/Bitzer |
| capacità di raffreddamento: | 50-1000 kW | sistema di controllo: | PLC |
| Controller: | Controllo a microprocessore | Evaporatore: | Shell e tubo |
| Condensatore: | Shell e tubo | Livello di rumore: | ≤65dB (A) |
| Protezione: | Sovraccarico compressore, Alta/bassa pressione, Portata acqua, Sequenza fasi, Antigelo | Agente frigorifero: | R22/R407C/R404AA/R410A |
| Voltaggio: | 380-415V/3N/50Hz 440-460/3N/60Hz | Garanzia: | 1 anno |
| Evidenziare: | Caldaio a bassa temperatura ad acqua di glicolo,Refrigeratore a vite di bassa temperatura,Chiller a bassa temperatura con condensatore a tubo |
||
Descrizione di prodotto
Descrizione del prodotto:
Il frigorifero a vite a bassa temperatura è un apparecchio di refrigerazione appositamente progettato per fornire raffreddamento a bassa temperatura.Esso utilizza un compressore a vite come componente principale per ottenere la refrigerazione compresso e di espansione refrigeranteLa seguente descrizione del frigorifero a vite a bassa temperatura:
1. Compressore a vite:Il refrigeratore a vite a bassa temperatura utilizza un compressore a vite come unità di refrigerazione principale.che comprime il gas refrigerante e ne aumenta la temperatura e la pressione.
2. refrigerante a bassa temperatura:I refrigeratori a vite a bassa temperatura utilizzano generalmente refrigeranti a bassa temperatura, come R404A, R507A, ecc.Questi refrigeranti hanno bassi punti di ebollizione e temperature di evaporazione che forniscono la refrigeration a bassa temperatura desiderata.
3Sistema di tubazioni:Il frigorifero a vite a bassa temperatura comprende un sistema di condotte per la circolazione del refrigerante, utilizzato per trasferire il refrigerante dal compressore alla parte di raffreddamento e alla valvola di espansione,e completare il processo di restituzione.
4Componenti di raffreddamento:I componenti di raffreddamento del frigorifero a vite a bassa temperatura comprendono condensatori ed evaporatori.Il condensatore viene utilizzato per raffreddare il gas refrigerante ad alta temperatura e ad alta pressione scaricato dal compressore e convertirlo in un liquido ad alta pressione, mentre l'evaporatore viene utilizzato per evaporare il liquido refrigerante per assorbire il calore dell'ambiente circostante, ottenendo così l'effetto di raffreddamento.
5Controllo della temperatura:Il frigorifero a vite a bassa temperatura è dotato di un sistema di controllo della temperatura, che può controllare con precisione la temperatura dell'acqua di raffreddamento in base alle esigenze.Monitorando e regolando la pressione e il flusso del refrigerante, è possibile ottenere un effetto di raffreddamento stabile a bassa temperatura.
I frigoriferi a vite a bassa temperatura sono ampiamente utilizzati nella produzione industriale e nelle applicazioni di laboratorio che richiedono temperature più basse, come lo stoccaggio surgelato, la produzione chimica, la trasformazione alimentare,ricerca e sviluppo farmaceutico, ecc. Forniscono un raffreddamento criogeno affidabile per il controllo della temperatura e le esigenze di stabilità specifiche dell'applicazione.
Caratteristiche di produzione:
Il frigorifero a vite a bassa temperatura ha le seguenti caratteristiche:
1Capacità di raffreddamento a bassa temperatura:I refrigeratori a vite a bassa temperatura sono appositamente progettati per fornire raffreddamento a bassa temperatura, in grado di soddisfare i requisiti di temperatura di raffreddamento più bassa, di solito nell'intervallo -40°C a -80°C.
2. Alta efficienza e risparmio energetico:Come componente principale, il compressore a vite ha prestazioni di refrigerazione efficienti e un rapporto di consumo di energia.Può fornire una grande capacità di raffreddamento con un basso consumo di energia per ottenere un utilizzo efficiente dell'energia.
3Stabilità e affidabilità:Il frigorifero a vite a bassa temperatura adotta un sistema di controllo avanzato e una tecnologia di refrigerazione stabile, che può fornire un effetto di raffreddamento stabile a bassa temperatura e ha una buona affidabilità operativa.
4. Ottima prestazione di controllo della temperatura:Equipaggiato con un sofisticato sistema di controllo della temperatura,può ottenere un controllo preciso e la stabilità della temperatura dell'acqua di raffreddamento e soddisfare i requisiti di specifiche applicazioni per la precisione e la stabilità della temperatura.
5- Funzioni di protezione multiple:I frigoriferi a vite a bassa temperatura sono di solito dotati di molteplici funzioni di protezione, come la protezione contro la sovra-corrente, la protezione contro la sovra-temperatura, la protezione contro la bassa temperatura, ecc.per garantire il funzionamento sicuro e la lunga durata dell'apparecchiatura.
6- Durabilità e facile manutenzione:Utilizzando materiali e processi di produzione di alta qualità, il frigorifero a vite a bassa temperatura ha una forte durata e resistenza alla corrosione.l'apparecchiatura ha una struttura ragionevole e è facile da mantenere e mantenere.
7Ampia gamma di applicazioni:i frigoriferi a vite a bassa temperatura sono adatti a molti settori industriali, quali la chimica, la farmaceutica, la trasformazione alimentare, l'elettronica, lo stoccaggio surgelato, ecc.,per soddisfare le esigenze di diverse industrie per il raffreddamento a bassa temperatura.
In sintesi, il frigorifero a vite a bassa temperatura presenta le caratteristiche di capacità di raffreddamento a bassa temperatura, elevata efficienza e risparmio energetico, stabilità e affidabilità,e precisione di controllo delle alte temperatureÈ adatto alle applicazioni industriali che richiedono un raffreddamento a bassa temperatura ed è ampiamente utilizzato in molte industrie.
Principio di funzionamento:
Il principio di funzionamento del frigorifero a vite raffreddato ad acqua comprende principalmente quattro processi di compressione, condensazione, espansione ed evaporazione.
1. Processo di compressione:Sotto l'azione del compressore a vite, il refrigerante viene compresso in un gas ad alta temperatura e pressione, mentre assorbe il calore circostante.
2Processo di condensazione:Il refrigerante ad alta temperatura e alta pressione entra nel condensatore e, a contatto con acqua fredda o aria circostante, emette calore e si raffredda in un liquido ad alta pressione.
3Processo di espansione:Il refrigerante liquido ad alta pressione entra nell'evaporatore attraverso la valvola dell'acceleratore, la pressione scende improvvisamente,e il refrigerante liquido si espande in un refrigerante a bassa pressione mentre assorbe il calore circostante.
4Processo di evaporazione:Il refrigerante a bassa pressione entra nell'evaporatore, assorbe il calore circostante a contatto con l'acqua o l'aria, si trasforma in un refrigerante a bassa temperatura e bassa pressione,e ritorna al processo di compressione.
Attraverso un tale processo di ciclo, il frigorifero a vite raffreddato ad acqua può fornire acqua fredda all'area da raffreddare per ottenere gli effetti di raffreddamento, deumidificazione e mantenimento dell'aria fresca.Allo stesso tempo, anche il frigorifero a vite raffreddato ad acqua emetterà una certa quantità di calore,che deve essere dissipato attraverso torri di raffreddamento o altre apparecchiature di dissipazione del calore per garantire il normale funzionamento del sistema.
Parametri tecnici:
| Modello | JLSW-30D | JLSW-40D | JLSW-50D | JLSW-60D | JLSW-80D | JLSW-100D | JLSW-120D | JLSW-150D | ||
| capacità di raffreddamento | KW/h | 100 | 140 | 180 | 200 | 260 | 370 | 430 | 550 | |
| TR | 28.5 | 39.8 | 51.2 | 56.9 | 73.9 | 105.2 | 122.3 | 156.4 | ||
| Intervallo di temperatura | 5°C~35°C ((Sotto 0°C può essere personalizzato) | |||||||||
| Fornitore di alimentazione | 3N-380V/415 50Hz/60Hz | |||||||||
| Compressore | Tipo | per la fabbricazione di apparecchiature per la trasmissione di dati | ||||||||
| Potenza | KW | 22 | 30 | 36 | 41 | 56 | 80 | 93 | 118 | |
| corrente elettrica | A | 39 | 51 | 65 | 71 | 95 | 135 | 156 | 198 | |
| Agente frigorifero | Tipo | R22/R407c | ||||||||
| Metodo di controllo | Valvola di espansione per rilevamento della temperatura e della pressione esterna | |||||||||
| volume di riempimento | Kg | 16.5 | 22.2 | 27.5 | 33.4 | 44.4 | 55.6 | 66.5 | 82.6 | |
| Evaporatore | conchiglia e tubo | |||||||||
| Flusso | m3/h | 17.2 | 22.4 | 29.3 | 33 | 43.9 | 64.2 | 75.2 | 95.3 | |
| Diametro | centimetro | G2,5" | G3" | G3" | G3" | G3" | G4" | G4" | G4" | |
| Compressore | Tipo | conchiglia e tubo | ||||||||
| Flusso | m3/h | 22.4 | 29.2 | 35.2 | 42.9 | 57.8 | 84.3 | 101.1 | 123.9 | |
| Diametro | centimetro | G2,5" | G3" | G3" | G3" | G3" | G4" | G4" | G4" | |
| Dispositivo di protezione | Interruttore ad alta e bassa pressione, protezione antigelo, spina/valvola di sicurezza fusibile, dispositivo di protezione contro il sovraccarico, protettore contro il surriscaldamento della bobina, interruttore automatico di protezione della temperatura, ecc. | |||||||||
| Dimensioni della macchina | L | mm | 2200 | 2250 | 2350 | 2450 | 2500 | 2900 | 3000 | 3000 |
| W | mm | 800 | 800 | 800 | 900 | 900 | 900 | 1500 | 1500 | |
| H | mm | 1500 | 1600 | 1650 | 1750 | 1800 | 1850 | 1500 | 1550 | |
| Peso unitario | Kg | 960 | 990 | 1260 | 1380 | 1520 | 1830 | 2150 | 2580 | |
| Modello | JLSW-170D | JLSW-200D | JLSW-230D | JLSW-260D | JLSW-280D | JLSW-310D | JLSW-350D | JLSW-400D | ||
| capacità di raffreddamento | KW/h | 620 | 710 | 830 | 930 | 1020 | 1130 | 1270 | 1530 | |
| TR | 176.3 | 201.9 | 236 | 264.4 | 290 | 321.3 | 361.1 | 435 | ||
| Intervallo di temperatura | 5°C~35°C ((Sotto 0°C può essere personalizzato) | |||||||||
| Fornitore di alimentazione | 3N-380V/415 50Hz/60Hz | |||||||||
| Compressore | Tipo | per la fabbricazione di apparecchiature per la trasmissione di dati | ||||||||
| Potenza | KW | 130 | 150 | 175 | 200 | 225 | 250 | 281 | 325 | |
| corrente elettrica | A | 218 | 253 | 295 | 335 | 390 | 432 | 480 | 553 | |
| Agente frigorifero | Tipo | R22/R407c | ||||||||
| Metodo di controllo | Valvola di espansione per rilevamento della temperatura e della pressione esterna | |||||||||
| volume di riempimento | Kg | 93.8 | 111.2 | 126.8 | 144.1 | 155.4 | 170.9 | 193.2 | 220.9 | |
| Evaporatore | conchiglia e tubo | |||||||||
| Flusso | m3/h | 108.6 | 126.3 | 144.9 | 163.8 | 176.4 | 196.5 | 222.4 | 252.6 | |
| Diametro | centimetro | G5" | G5" | G6" | G6" | G8" | G8" | G8" | G8" | |
| Compressore | Tipo | conchiglia e tubo | ||||||||
| Flusso | m3/h | 141.1 | 166.2 | 190.9 | 215.8 | 232.4 | 258.6 | 290.8 | 333.2 | |
| Diametro | centimetro | G5" | G5" | G6" | G6" | G8" | G8" | G8" | G8" | |
| Dispositivo di protezione | Interruttore ad alta e bassa pressione, protezione antigelo, spina/valvola di sicurezza fusibile, dispositivo di protezione contro il sovraccarico, protettore contro il surriscaldamento della bobina, interruttore automatico di protezione della temperatura, ecc. | |||||||||
| Dimensioni della macchina | L | mm | 3600 | 3600 | 3600 | 3650 | 3650 | 3700 | 3700 | 4200 |
| W | mm | 1500 | 1500 | 1500 | 1600 | 1650 | 1750 | 1750 | 1750 | |
| H | mm | 1650 | 1650 | 1700 | 1700 | 1700 | 1750 | 1800 | 1800 | |
| Peso unitario | Kg | 3050 | 3200 | 3450 | 3780 | 4060 | 4330 | 4600 | 4820 | |
Industria delle applicazioni:
I frigoriferi criogenici sono utilizzati principalmente in applicazioni che richiedono refrigerazione o raffreddamento a basse temperature.
1- industria dei prodotti alimentari refrigerati e surgelati:I frigoriferi a bassa temperatura sono ampiamente utilizzati nell'industria alimentare per alimenti surgelati, alimenti refrigerati, depositi frigoriferi e veicoli refrigerati.
2- industria farmaceutica e biotecnologica:Nei settori farmaceutico, biotecnologico e della produzione di attrezzature mediche, i refrigeratori a bassa temperatura sono utilizzati per raffreddare e conservare medicinali, campioni biologici, vaccini, prodotti sanguigni,e attrezzature di laboratorio.
3- industria dei laboratori e della ricerca scientifica:I laboratori, gli istituti di ricerca e le strutture di ricerca scientifica richiedono generalmente ambienti a bassa temperatura per condurre esperimenti, prove e ricerche scientifiche.Un frigorifero criogeno fornisce l'effetto di raffreddamento richiesto.
4- industrie chimiche e manifatturiere:Negli impianti chimici, negli impianti di produzione e nelle attrezzature di processo, i frigoriferi criogenici sono utilizzati per controllare e mantenere i processi criogenici al fine di migliorare l'efficienza della produzione e la qualità dei prodotti.
5Industria dei semiconduttori ed elettronica:In settori quali la produzione di semiconduttori, la produzione di componenti elettronici e il collaudo di apparecchiature elettroniche,sono necessari ambienti a bassa temperatura per controllare e mantenere le prestazioni e la stabilità delle apparecchiature;.
6- industria del raffreddamento e della solidificazione:I frigoriferi a bassa temperatura sono ampiamente utilizzati nei processi di raffreddamento e solidificazione, come la stampatura a iniezione di plastica, la lavorazione della gomma, la produzione di vetro e la lavorazione dei metalli.
Queste sono solo alcune industrie di applicazione comune di frigoriferi criogenici.che copre molti settori e scenari di applicazione diversiLe esigenze e i requisiti specifici dell'applicazione determineranno la progettazione e la configurazione del frigorifero criogeno.
Produzione automobilistica Ingegneria chimica Industria elettronica Industria elettroplatazione
Industria del stampaggio per iniezione Industria farmaceutica Industria dell'imballaggio in plastica Industria tipografica
Upport e servizi:
Il supporto tecnico e il servizio dei frigoriferi comprendono:
1. Assistenza clienti 24 ore su 24
2. Installazione e manutenzione del telecomando
3. Diagnosi e risoluzione dei problemi a distanza
4- telefonico/e-mail - consulenza e orientamento
5. Documentazione e manuali di facile utilizzo
6. Aggiornamenti e aggiornamenti del software
7. Prezzo di costo dei pezzi di ricambio e dei materiali di consumo
Imballaggio e trasporto:
I frigoriferi vengono confezionati e spediti in scatole di legno di compensato standard. Tutti i componenti sono fissati e protetti con una pellicola, e l'unità viene quindi posta su un pallet per un facile trasporto.E appiccicate l' etichetta del marchio di spedizione sulla scatola di legno per garantire la corretta consegna.
Come organizzare ragionevolmente il carico di lavoro dei frigoriferi a bassa temperatura per ottimizzare il consumo di energia?
Per organizzare ragionevolmente il carico di lavoro dei frigoriferi a bassa temperatura in modo da ottimizzare il consumo di energia, si possono considerare i seguenti aspetti:
1. bilanciamento del carico: Allocare e bilanciare ragionevolmente il carico di lavoro del frigorifero a bassa temperatura in base alle esigenze reali e alla progettazione del sistema.o impedire che alcune apparecchiature siano eccessivamente inattive e sprechino energiaIn base alle esigenze, possono essere utilizzati più refrigeratori a bassa temperatura per funzionare in combinazione e il numero di unità attivate può essere selezionato in base al carico per ottenere l'equilibrio del carico.
2. Strategia di controllo di risparmio energetico: Utilizzare sistemi di controllo intelligenti e strategie di controllo ottimizzate per regolare il funzionamento dei frigoriferi a bassa temperatura.e il monitoraggio del carico può essere utilizzato per garantire che il frigorifero funzioni quando necessario e dormi o riduca la potenza quando il carico è basso o il raffreddamento non è temporaneamente necessarioCiò evita un consumo di energia inutile.
3- Manutenzione e ottimizzazione del sistema:manutenzione e ispezione periodiche dei frigoriferi a bassa temperatura per garantire il normale funzionamento e l'efficienza dell'apparecchiatura.Pulire il condensatore e l'evaporatore per mantenere un'efficienza efficiente dello scambio di caloreControllare e riparare le perdite per garantire l'integrità del ciclo del refrigerante e ridurre lo spreco di energia.
4- recupero e utilizzo del calore:Considerare l'introduzione di una tecnologia di recupero del calore nel sistema di raffreddamento a bassa temperatura.acqua calda o altre applicazioni che richiedono energia termica, migliorando l'efficienza energetica.
5Ottimizzare l'efficienza energetica globale:Oltre al raffreddatore a bassa temperatura stesso, l'efficienza energetica dell'intero impianto di raffreddamento può anche essere considerata in modo completo.ottimizzare il sistema di circolazione dell'acqua di raffreddamento, ridurre il consumo energetico delle pompe di raffreddamento, evitare un eccesso di acqua di raffreddamento, ecc., per migliorare l'efficienza energetica complessiva del sistema.
Tenendo conto dei fattori di cui sopra e sulla base dei requisiti specifici di applicazione e delle caratteristiche del sistema,una strategia di pianificazione del carico di lavoro adeguata può essere sviluppata per ottimizzare il consumo energetico dei frigoriferi criogeniciIn applicazioni pratiche, il monitoraggio e l'adeguamento continui sono eseguiti sulla base di condizioni di carico di lavoro in tempo reale e dati sul consumo di energia per ottenere un'efficienza ottimale dell'utilizzo dell'energia.
