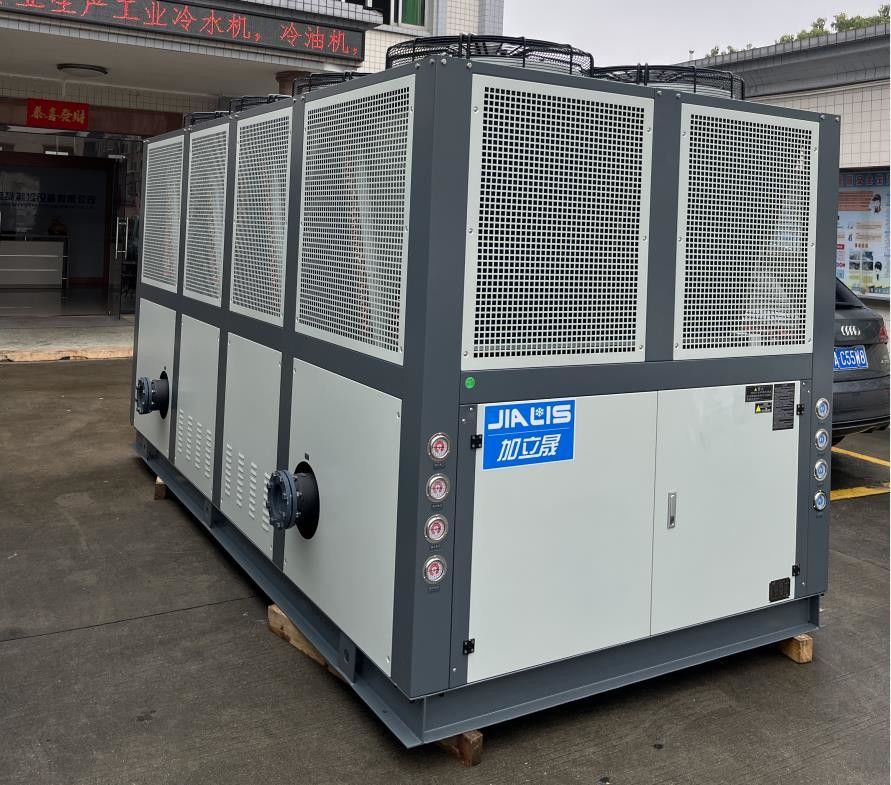

Macchina di raffreddamento ad acqua JLSF-75HP, R410A Industrial Air Cooled Scroll Chiller
Dettagli:
| Luogo di origine: | Dongguan Cina |
| Marca: | JIALIS |
| Certificazione: | CE/ISO9001 |
| Numero di modello: | JLSF-75CV |
Termini di pagamento e spedizione:
| Quantità di ordine minimo: | 1 set |
|---|---|
| Prezzo: | Discuss |
| Imballaggi particolari: | Scatola in legno compensato |
| Tempi di consegna: | 20 giorni |
| Termini di pagamento: | T/T |
| Capacità di alimentazione: | 50 unità al mese |
|
Informazioni dettagliate |
|||
| Nome del prodotto: | Chiller Scroll raffreddato ad aria | Compressore: | Scorrere/Danfoss |
|---|---|---|---|
| Evaporatore: | Shell e tubo | condensatore: | Metropolitana alettata |
| Voltaggio: | 220V/380V | Frequenza: | 50Hz/60Hz |
| Refrigerante: | R410A | Livello acustico: | ≤65dB (A) |
| Protezione: | Alta/Bassa Pressione/Fase/Sovraccarico/Mancanza Acqua/Antigelo | garanzia: | 1 anno |
| Evidenziare: | Caldaia acqua R410A,Macchina di raffreddamento dell'acqua raffreddata ad aria,Refrigeratore del rotolo raffreddato aria industriale |
||
Descrizione di prodotto
JLSF-75HP Air Cooled Scroll Chiller Alta efficienza, miniaturizzazione, bassa vibrazione e rumore
Descrizione del prodotto:
Il raffreddatore a rotolo raffreddato ad aria è un raffreddatore che adotta la dissipazione del calore raffreddato ad aria.
Il compressore a scorrere è il componente centrale del refrigeratore, che utilizza l'azione di scorrere per comprimere il gas.i compressori a rotoli hanno i vantaggi di un'elevata efficienza, miniaturizzazione, bassa vibrazione e rumore.
Il condensatore è un componente utilizzato per raffreddare il gas refrigerante ad alta temperatura e alta pressione scaricato dal compressore e convertirlo in uno stato liquido.il condensatore dissipa il calore nell'aria circostante attraverso un ventilatore per ottenere la dissipazione del calore.
L'evaporatore è un componente che assorbe il calore e evapora il refrigerante.riducendo così la temperatura dell'acqua e fornendo un effetto di raffreddamento.
Il ventilatore è la parte utilizzata per fornire il raffreddamento dell'aria, soffiando l'aria circostante attraverso il condensatore e aiuta il raffreddatore a dissipare il calore nell'aria.
Il sistema di controllo controlla e regola il funzionamento del frigorifero a rotolo raffreddato ad aria per garantire il normale funzionamento del sistema.e regolare lo stato di funzionamento dei compressori e dei ventilatori in base alla domanda per ottenere un'elevata efficienza e un risparmio energetico.
Il refrigeratore a vortice raffreddato ad aria adotta il metodo di dissipazione del calore raffreddato ad aria e non richiede una fonte di acqua di raffreddamento aggiuntiva.È ampiamente utilizzato nei settori dell'aria condizionata degli edifici, refrigerazione industriale e refrigerazione commerciale, e ha i vantaggi di flessibilità, risparmio idrico e convenienza.
Caratteristiche di produzione:
Il raffreddatore a rotolo raffreddato ad aria è un raffreddatore che utilizza un compressore a rotolo e una dissipazione del calore raffreddato ad aria.
1. Compressore di scorrimento:Il raffreddatore a rotolo raffreddato ad aria utilizza un compressore a rotolo come componente principale.bassa vibrazione e rumoreRispetto al tradizionale compressore a rotazione, il compressore a scroll può fornire un rapporto di compressione più elevato con la stessa potenza, migliorando così l'efficienza energetica del refrigeratore.
2. Dissipazione del calore raffreddata ad aria:A differenza dei refrigeratori tradizionali raffreddati ad acqua, i refrigeratori a rotolo raffreddati ad aria adottano la dissipazione del calore raffreddato ad aria, cioè il calore viene dissipato nell'ambiente circostante attraverso ventilatori.Questo elimina la necessità di una fonte di acqua di raffreddamento, semplifica l'installazione e la manutenzione del sistema e risparmia le risorse idriche.
3. Disegno autonomo:I frigoriferi a rotolo raffreddati ad aria sono generalmente progettati in modo autonomo, ossia il frigorifero e il ventilatore di raffreddamento sono integrati in una sola unità.Questa struttura consente al frigorifero di funzionare in modo indipendente senza il supporto di apparecchiature di raffreddamento esterne, ed è adatto per luoghi con spazio di installazione limitato o senza fonte di acqua di raffreddamento.
4- flessibilità e comodità:A causa del metodo di dissipazione del calore raffreddato ad aria, il refrigeratore a rotolo raffreddato ad aria è più flessibile nell'installazione e nella disposizione.Non è necessario collegarlo a una torre di raffreddamento o a una conduttura di acqua di raffreddamento, e possono essere posizionati in modo indipendente nell'area che deve essere raffreddata.refrigerazione industriale, e raffreddamento commerciale.
In generale, il refrigeratore a rotolo raffreddato ad aria adotta il compressore a rotolo e il metodo di dissipazione del calore raffreddato ad aria, che ha le caratteristiche di alta efficienza, risparmio idrico, progettazione indipendente,flessibilità e comoditàÈ la scelta ideale per i locali che richiedono una soluzione di raffreddamento autonoma.
Parametri tecnici:
| Modello | JLSF-30D | JLSF-40D | JLSF-50D | JLSF-60D | JLSF-70D | JLSF-80D | JLSF-90D | JLSF-100D | JLSF-110D | ||
| capacità di raffreddamento | KW/h | 94.8 | 126.4 | 158.0 | 189.6 | 221.2 | 252.8 | 284.4 | 316.0 | 347.6 | |
| Kcal/h | 84,000 | 112,000 | 140,000 | 168,000 | 196,000 | 224,000 | 252,000 | 280,000 | 308,000 | ||
| Intervallo di temperatura | 5°C~35°C ((Sotto 0°C può essere personalizzato) | ||||||||||
| Fornitore di alimentazione | 3N-380V/415V 50Hz/60Hz | ||||||||||
| Potenza totale | KW | 24.8 | 33.7 | 41.5 | 45.2 | 57.4 | 62 | 69 | 72.5 | 83.6 | |
| Corrente di corrente | A | 41 | 56.5 | 69.6 | 75.9 | 96.5 | 86.7 | 116.2 | 122 | 111.3 | |
| Acqua refrigerata | m3/h | 15 | 19.6 | 24.2 | 29 | 35 | 40 | 45 | 50.2 | 53.8 | |
| compressore | tipo | Tipo di vite semihermetiche | |||||||||
| Metodo di avvio | Y-△ | ||||||||||
| adeguamento della capacità | 0,25,50,75,100 | ||||||||||
| potenza di ingresso | KW | 23.3 | 30.7 | 38.5 | 42.2 | 51.4 | 56 | 63 | 66.3 | 73 | |
| Olio congelato | tipo | HBR-A01 | |||||||||
| volume di riempimento | L | 7 | 7 | 8 | 12 | 16 | 16 | 16 | 16 | 18 | |
| refrigerante | tipo | R-22/R407C | |||||||||
| metodo di controllo | Valvola di espansione per rilevamento della pressione esterna | ||||||||||
| Evaporatore | volume di riempimento | Peso totale | 16 | 22 | 27 | 32 | 36 | 42 | 46 | 52 | 56 |
| tipo | conchiglia e tubo | ||||||||||
| condensatore | Diametro | mm | DN65 | DN80 | DN80 | DN80 | DN80 | DN100 | DN100 | DN100 | DN125 |
| tipo | Tipo di pinna in alluminio a manica di rame ad alta efficienza + ventilatore del rotore esterno a basso rumore | ||||||||||
| Volume dell'aria di raffreddamento | m3/h | 28000 | 36000 | 45000 | 5500 | 63000 | 74000 | 83000 | 92000 | 102000 | |
| dispositivo di protezione | Interruttore ad alta e bassa tensione, protezione antifreeze, tappo solubile, valvola di sicurezza, dispositivo di protezione contro il sovraccarico, protettore da surriscaldamento della bobina, interruttore automatico di protezione della temperatura, ecc. | ||||||||||
| Dimensioni | L | mm | 2200 | 2300 | 2500 | 2800 | 2800 | 2910 | 3100 | 3150 | 3150 |
| W | mm | 1100 | 1100 | 1200 | 1200 | 1800 | 2050 | 2050 | 2050 | 2050 | |
| H | mm | 1820 | 2030 | 2030 | 2030 | 2100 | 2100 | 2100 | 2100 | 2100 | |
| peso | Peso totale | 920 | 1120 | 1350 | 1560 | 1780 | 1920 | 2230 | 2450 | 2720 | |
| Modello | JLSF-120D | JLSF-130D | JLSF-150D | JLSF-160D | JLSF-180D | JLSF-200D | JLSF-240D | JLSF-260D | JLSF-300D | ||
| capacità di raffreddamento | KW/h | 379.2 | 410.8 | 474.0 | 505.6 | 568.8 | 632.0 | 758.4 | 821.6 | 948.0 | |
| Kcal/h | 336,000 | 364,000 | 420,000 | 448,000 | 504,000 | 560,000 | 672,000 | 728,000 | 840,000 | ||
| Intervallo di temperatura | 5°C~35°C ((Sotto 0°C può essere personalizzato) | ||||||||||
| Fornitore di alimentazione | 3N-380V/415V 50Hz/60Hz | ||||||||||
| Potenza totale | KW | 149 | 169 | 195.1 | 204.8 | 240 | 247.5 | 282 | 309.4 | 364.5 | |
| Corrente di corrente | A | 88.6 | 100.5 | 114.8 | 120.5 | 141.6 | 145.6 | 165.5 | 182 | 214.4 | |
| Acqua refrigerata | m3/h | 59 | 65 | 74 | 79 | 90 | 101 | 119 | 130 | 152 | |
| compressore | tipo | Tipo di vite semihermetiche | |||||||||
| Metodo di avvio | Y-△ | ||||||||||
| adeguamento della capacità | 0,25,50,75,100 | ||||||||||
| potenza di ingresso | KW | 79.6 | 88.5 | 102.8 | 108.5 | 126.6 | 130.6 | 150.5 | 167 | 199.4 | |
| Olio congelato | tipo | HBR-A01 | |||||||||
| volume di riempimento | L | 18 | 18 | 23 | 24 | 24 | 28 | 32 | 32 | 36 | |
| refrigerante | tipo | R-22/R407C | |||||||||
| metodo di controllo | Valvola di espansione per rilevamento della pressione esterna | ||||||||||
| Evaporatore | volume di riempimento | Peso totale | 62 | 66 | 75 | 80 | 92 | 103 | 121 | 126 | 150 |
| tipo | conchiglia e tubo | ||||||||||
| condensatore | Diametro | mm | DN1250 | DN 150 | DN200 | ||||||
| tipo | Tipo di pinna in alluminio a manica di rame ad alta efficienza + ventilatore del rotore esterno a basso rumore | ||||||||||
| Volume dell'aria di raffreddamento | m3/h | 112000 | 122000 | 141000 | 150000 | 169000 | 189000 | 223000 | 245000 | 285000 | |
| dispositivo di protezione | Interruttore ad alta e bassa tensione, protezione antifreeze, tappo solubile, valvola di sicurezza, dispositivo di protezione contro il sovraccarico, protettore da surriscaldamento della bobina, interruttore automatico di protezione della temperatura, ecc. | ||||||||||
| Dimensioni | L | mm | 3500 | 3800 | 4120 | 4250 | 4680 | 4680 | 5230 | 5630 | 6550 |
| W | mm | 2100 | 2100 | 2100 | 2100 | 2100 | 2100 | 2100 | 2100 | 2210 | |
| H | mm | 2120 | 2120 | 2120 | 2120 | 2120 | 2120 | 2120 | 2120 | 2150 | |
| peso | Peso totale | 3050 | 3360 | 3670 | 3550 | 4120 | 4230 | 4650 | 5570 | 7420 | |
Industria delle applicazioni:
I refrigeratori a rotolo raffreddati ad aria sono ampiamente utilizzati in vari settori, tra cui, a titolo esemplificativo, i seguenti settori:
1- edifici commerciali:I refrigeratori a rotolo raffreddati ad aria possono essere utilizzati nei sistemi di condizionamento dell'aria di edifici commerciali, come edifici per uffici, centri commerciali, alberghi e ospedali, ecc.Forniscono un raffreddamento costante e si adattano alle mutevoli esigenze di carico.
2. manifatturiera industriale:Nel processo di produzione industriale, alcune apparecchiature o processi devono essere raffreddati per mantenere una temperatura di funzionamento stabile.I refrigeratori a rotolo raffreddati ad aria possono fornire acqua di raffreddamento per queste apparecchiature, quali macchine per lo stampaggio a iniezione di materie plastiche, macchine per il taglio laser e apparecchiature per la galvanoplastica, ecc.
3Centro dati:I data center richiedono molto raffreddamento per mantenere i server e le apparecchiature a normali temperature di funzionamento.I frigoriferi a rotolo raffreddati ad aria forniscono una capacità di raffreddamento efficiente per aiutare a mantenere il controllo della temperatura e la gestione termica nei data center.
4Industria farmaceutica:Nel settore farmaceutico, alcuni processi richiedono un preciso controllo della temperatura e del raffreddamento.Il refrigeratore a vortice raffreddato ad aria può fornire una fonte di acqua di raffreddamento stabile per soddisfare i requisiti dei processi farmaceutici, come la sintesi di farmaci, il liofilizzatore e il raffreddamento delle attrezzature.
5. trasformazione alimentare e delle bevande:Nel processo di lavorazione degli alimenti e delle bevande è necessario controllare la temperatura del prodotto e mantenere le condizioni igieniche.contenitori e tubi per la produzione di alimenti e bevande.
6Acquacoltura:Nell'acquacoltura, in particolare nell'acquacoltura, è necessario controllare la temperatura e il contenuto di ossigeno del corpo idrico.I refrigeratori a rotolo raffreddati ad aria forniscono una fonte di acqua di raffreddamento per contribuire a mantenere condizioni ambientali adeguate per i corpi idrici.
It is necessary to select the appropriate air-cooled scroll chiller according to the specific application requirements and environmental conditions to ensure the best cooling effect and energy efficiency performance.
Produzione automobilistica Ingegneria chimica Industria elettronica Industria elettroplatazione
Industria del stampaggio a iniezione Industria farmaceutica Industria dell'imballaggio di plastica Industria tipografica
Upport e servizi:
Il supporto tecnico e il servizio dei frigoriferi raffreddati ad aria comprendono:
1. Assistenza clienti 24 ore su 24
2. Installazione e manutenzione del telecomando
3. Diagnosi e risoluzione dei problemi a distanza
4- telefonico/e-mail - consulenza e orientamento
5. Documentazione e manuali di facile utilizzo
6. Aggiornamenti e aggiornamenti del software
7. Prezzo di costo dei pezzi di ricambio e dei materiali di consumo
Imballaggio e trasporto:
I frigoriferi raffreddati ad aria vengono confezionati e spediti in scatole di legno compensato standard.E appiccicate l' etichetta del marchio di spedizione sulla scatola di legno per garantire la corretta consegna.
In che modo i compressori a rotolo differiscono dai compressori a reciproco?
I compressori a scorrere e i compressori a rotazione sono due tipi diversi di compressori con alcune differenze di struttura, principio di funzionamento e prestazioni:
1Struttura:Il compressore a rotoli ha una struttura rotante, di solito composta da uno o più rotoli rotanti e da un rotoli fisso.Il compressore a rotazione utilizza una struttura a rotazione e consiste di uno o più pistoni e cilindri.
2Principio di funzionamento:Il compressore a rotolamento comprime il gas attraverso il movimento di rotolamento rotante. Il gas entra nel vortice dall'entrata, viene gradualmente compresso con la rotazione e viene scaricato dall'uscita.I compressori reciproci comprimono il gas attraverso il movimento reciproco del pistoneIl gas viene aspirato nel cilindro quando il pistone scende, poi compresso quando il pistone sale e scaricato dall'uscita.
3Potenza ed efficienza:I compressori scroll forniscono generalmente rapporti di compressione più elevati alla stessa potenza, con conseguente maggiore efficienza energetica.i compressori reciproci hanno una compressione più limitata e richiedono più energia per ottenere la stessa compressione.
4- Vibrazioni e rumore:Dato che il compressore a rotoli non ha parti reciproche, ha una bassa vibrazione e rumore.sono necessarie misure supplementari per ridurre i loro effetti.
5- Dimensione e peso:I compressori a scroll sono generalmente più compatti, più piccoli e più leggeri rispetto ai compressori a scambio.
Va notato che i compressori a rotolo e i compressori a scatto sono adatti a diversi scenari di applicazione.e manipolazione del gas, mentre i compressori reciproci si trovano più comunemente nella produzione industriale e nelle applicazioni ad alta pressione.La selezione del tipo di compressore appropriato deve essere valutata in base alle esigenze specifiche e ai requisiti applicativi..
