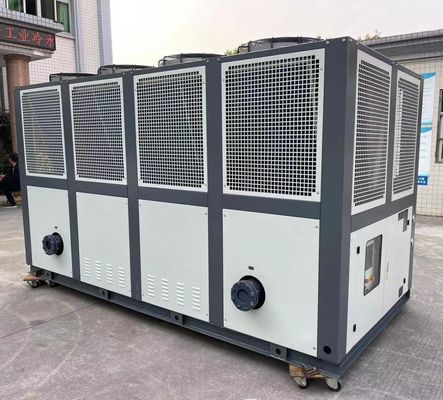

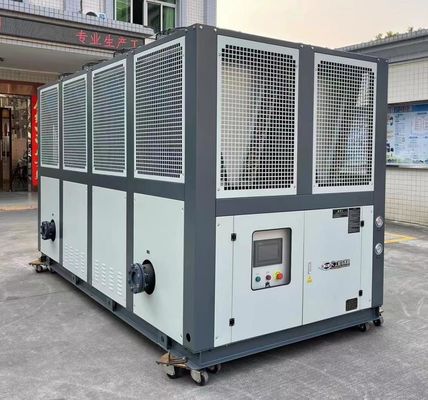

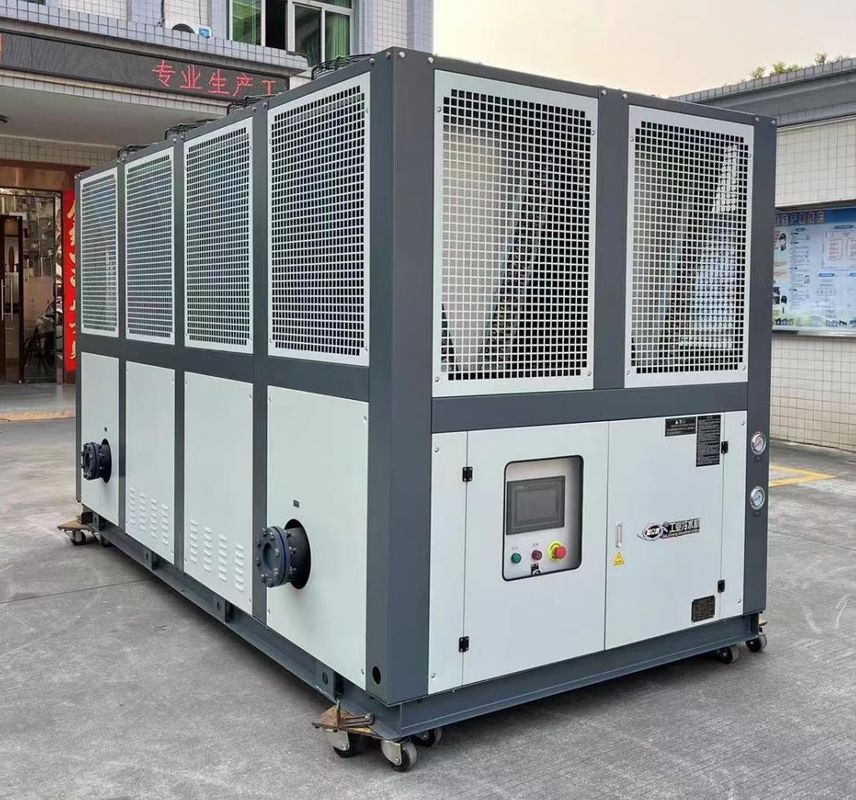

JLSF-90A Chiller a vite raffreddato ad aria, R22 R407C R134a Chiller industriali per acqua
Dettagli:
| Luogo di origine: | Dongguan Cina |
| Marca: | JIALIS |
| Certificazione: | CE/ISO9001 |
| Numero di modello: | JLSF-90A |
Termini di pagamento e spedizione:
| Quantità di ordine minimo: | 1 set |
|---|---|
| Prezzo: | Discuss |
| Imballaggi particolari: | Scatola in legno compensato |
| Tempi di consegna: | 20 giorni |
| Termini di pagamento: | T/T |
| Capacità di alimentazione: | 50 unità al mese |
|
Informazioni dettagliate |
|||
| Nome del prodotto: | refrigeratore della vite raffreddato aria | Compressore: | Compressore a vite/Hanbell |
|---|---|---|---|
| Sistema di controllo: | PLC | Controller: | Microprocessore |
| Temperatura ambiente: | 5-35℃ | capacità di raffreddamento: | 100-1000 kW |
| Modalità di avvio: | Y-△/Avvio graduale | Tipo di compressore: | Compressore a vite |
| Evaporatore: | Shell e tubo | Condensatore: | Tubo a pinne |
| Agente frigorifero: | R22/R407C/R134A | Applicazione: | Industria |
| Protezione: | Alta/Bassa Pressione/Fase/Sovraccarico/Antigelo | Controllo del refrigerante: | Valvola elettronica di espansione |
| garanzia: | 1 anno | ||
| Evidenziare: | Caldaia a vite raffreddata ad aria R22,Caldaia a vite raffreddata ad aria R407C,R134a Chiller industriali per l'acqua |
||
Descrizione di prodotto
JLSF-90D frigorifero a vite raffreddato ad aria Macchine idrauliche, macchine elettriche, apparecchiature intelligenti, apparecchiature di automazione
Descrizione del prodotto:
Il raffreddatore a vite raffreddato ad aria è un tipo di apparecchiatura di refrigerazione industriale e di condizionamento dell'aria commerciale, composta principalmente da evaporatore, compressore, condensatore e valvola di espansione e altri componenti.Si usa un compressore a vite per comprimere il refrigerante a bassa temperatura e bassa pressione in un gas ad alta temperatura e pressione, quindi rilascia il calore verso l'esterno attraverso il condensatore,e infine riduce la temperatura e la pressione del refrigerante attraverso la valvola di espansione per tornare all'evaporatore per il riciclo.
Durante il funzionamento, il frigorifero a vite raffreddato ad aria assorbe il calore dell'aria esterna, raffredda l'acqua di raffreddamento e la fa circolare nella stanza, in modo da ridurre la temperatura interna.L'efficienza di raffreddamento è fortemente influenzata da fattori quali la temperatura esterna e l'umidità, quindi il suo effetto può essere limitato in ambienti ad alta temperatura e umidità.
Rispetto ai frigoriferi raffreddati ad acqua, i frigoriferi a vite raffreddati ad aria non richiedono un ulteriore sistema di raffreddamento dell'acqua, quindi sono più semplici ed economici.poiché utilizza l'aria esterna per il raffreddamento, può essere problematico in zone ad alto inquinamento atmosferico o dove è necessario mantenere la qualità dell'aria interna.
Caratteristiche di produzione:
Tra le caratteristiche del frigorifero a vite raffreddato ad aria figurano:
1.senza sistema di refrigerazione aggiuntivo:Rispetto ai refrigeratori raffreddati ad acqua, i refrigeratori a vite raffreddati ad aria non richiedono ulteriori sistemi di raffreddamento con acqua, quindi sono più semplici ed economici.
2- Ampia gamma di applicazioni:I frigoriferi a vite raffreddati ad aria sono adatti a vari tipi di edifici e luoghi, come edifici per uffici commerciali, alberghi, ospedali, scuole, ecc.
3.Alta efficienza di refrigerazione:Il frigorifero a vite raffreddato ad aria utilizza un compressore a vite, che ha i vantaggi di un'elevata efficienza di refrigerazione, un basso rumore e un basso costo di manutenzione.
4.Facile installazione:L'installazione del frigorifero a vite raffreddato ad aria è relativamente semplice e non richiede attrezzature aggiuntive quali tubi d'acqua e pompe d'acqua.
5.Alta affidabilità:Il frigorifero a vite raffreddato ad aria è progettato e fabbricato con elevata precisione e presenta una buona stabilità e affidabilità.
6. Forte adattabilità:Il frigorifero a vite raffreddato ad aria ha una forte adattabilità e può adattarsi a diverse condizioni ambientali e cambiamenti di carico.
Principio di funzionamento:
Il principio di funzionamento del frigorifero a vite raffreddato ad aria è il seguente:
Processo di compressione:Il refrigerante viene compresso in un gas ad alta temperatura e alta pressione nel compressore a vite e poi entra nel condensatore.
Processo di condensazione:Il gas ad alta temperatura e alta pressione viene raffreddato nel condensatore per diventare un liquido ad alta pressione e allo stesso tempo rilascia calore,che si dissipa nell'aria esterna attraverso ventilatori e radiatori.
Processo di espansione:Dopo che il liquido ad alta pressione viene decompresso dalla valvola di espansione, diventa un liquido a bassa temperatura e bassa pressione e poi entra nell'evaporatore.
Processo di evaporazione:Il liquido a bassa temperatura e bassa pressione evapora nell'evaporatore, assorbe il calore nella stanza, raffredda l'acqua di raffreddamento nella stanza, e la fa circolare nella stanza,conseguendo così lo scopo di ridurre la temperatura interna.
Parametri tecnici:
| Modello | JLSF-30A | JLSF-40A | JLSF-50A | JLSF-60A | JLSF-70A | JLSF-80A | JLSF-90A | JLSF-100A | JLSF-110A | ||
| capacità di raffreddamento | KW/h | 94.8 | 126.4 | 158.0 | 189.6 | 221.2 | 252.8 | 284.4 | 316.0 | 347.6 | |
| Kcal/h | 84,000 | 112,000 | 140,000 | 168,000 | 196,000 | 224,000 | 252,000 | 280,000 | 308,000 | ||
| Intervallo di temperatura | 5°C~35°C ((Sotto 0°C può essere personalizzato) | ||||||||||
| Fornitore di alimentazione | 3N-380V/415V 50Hz/60Hz | ||||||||||
| Potenza totale | KW | 24.8 | 33.7 | 41.5 | 45.2 | 57.4 | 62 | 69 | 72.5 | 83.6 | |
| Corrente di corrente | A | 41 | 56.5 | 69.6 | 75.9 | 96.5 | 86.7 | 116.2 | 122 | 111.3 | |
| Acqua refrigerata | m3/h | 15 | 19.6 | 24.2 | 29 | 35 | 40 | 45 | 50.2 | 53.8 | |
| compressore | tipo | Tipo di vite semihermetiche | |||||||||
| Metodo di avvio | Y-△ | ||||||||||
| adeguamento della capacità | 0,25,50,75,100 | ||||||||||
| potenza di ingresso | KW | 23.3 | 30.7 | 38.5 | 42.2 | 51.4 | 56 | 63 | 66.3 | 73 | |
| Olio congelato | tipo | HBR-A01 | |||||||||
| volume di riempimento | L | 7 | 7 | 8 | 12 | 16 | 16 | 16 | 16 | 18 | |
| refrigerante | tipo | R-22/R407C | |||||||||
| metodo di controllo | Valvola di espansione per rilevamento della temperatura e della pressione esterna | ||||||||||
| Evaporatore | volume di riempimento | Peso totale | 16 | 22 | 27 | 32 | 36 | 42 | 46 | 52 | 56 |
| tipo | conchiglia e tubo | ||||||||||
| condensatore | Diametro | mm | DN65 | DN80 | DN80 | DN80 | DN80 | DN100 | DN100 | DN100 | DN125 |
| tipo | Tipo di pinna in alluminio a manica di rame ad alta efficienza + ventilatore del rotore esterno a basso rumore | ||||||||||
| Volume dell'aria di raffreddamento | m3/h | 28000 | 36000 | 45000 | 5500 | 63000 | 74000 | 83000 | 92000 | 102000 | |
| dispositivo di protezione | Interruttore ad alta e bassa tensione, protezione antifreeze, tappo solubile, valvola di sicurezza, dispositivo di protezione contro il sovraccarico, protettore da surriscaldamento della bobina, interruttore automatico di protezione della temperatura, ecc. | ||||||||||
| Dimensioni | L | mm | 2200 | 2300 | 2500 | 2800 | 2800 | 2910 | 3100 | 3150 | 3150 |
| W | mm | 1100 | 1100 | 1200 | 1200 | 1800 | 2050 | 2050 | 2050 | 2050 | |
| H | mm | 1820 | 2030 | 2030 | 2030 | 2100 | 2100 | 2100 | 2100 | 2100 | |
| peso | Peso totale | 920 | 1120 | 1350 | 1560 | 1780 | 1920 | 2230 | 2450 | 2720 | |
| Modello | JLSF-120D | JLSF-130A | JLSF-150A | JLSF-160D | JLSF-180D | JLSF-200D | JLSF-240D | JLSF-260D | JLSF-300D | ||
| capacità di raffreddamento | KW/h | 379.2 | 410.8 | 474.0 | 505.6 | 568.8 | 632.0 | 758.4 | 821.6 | 948.0 | |
| Kcal/h | 336,000 | 364,000 | 420,000 | 448,000 | 504,000 | 560,000 | 672,000 | 728,000 | 840,000 | ||
| Intervallo di temperatura | 5°C~35°C ((Sotto 0°C può essere personalizzato) | ||||||||||
| Fornitore di alimentazione | 3N-380V/415V 50Hz/60Hz | ||||||||||
| Potenza totale | KW | 149 | 169 | 195.1 | 204.8 | 240 | 247.5 | 282 | 309.4 | 364.5 | |
| Corrente di corrente | A | 88.6 | 100.5 | 114.8 | 120.5 | 141.6 | 145.6 | 165.5 | 182 | 214.4 | |
| Acqua refrigerata | m3/h | 59 | 65 | 74 | 79 | 90 | 101 | 119 | 130 | 152 | |
| compressore | tipo | Tipo di vite semihermetiche | |||||||||
| Metodo di avvio | Y-△ | ||||||||||
| adeguamento della capacità | 0,25,50,75,100 | ||||||||||
| potenza di ingresso | KW | 79.6 | 88.5 | 102.8 | 108.5 | 126.6 | 130.6 | 150.5 | 167 | 199.4 | |
| Olio congelato | tipo | HBR-A01 | |||||||||
| volume di riempimento | L | 18 | 18 | 23 | 24 | 24 | 28 | 32 | 32 | 36 | |
| refrigerante | tipo | R-22/R407C | |||||||||
| metodo di controllo | Valvola di espansione per rilevamento della temperatura e della pressione esterna | ||||||||||
| Evaporatore | volume di riempimento | Peso totale | 62 | 66 | 75 | 80 | 92 | 103 | 121 | 126 | 150 |
| tipo | conchiglia e tubo | ||||||||||
| condensatore | Diametro | mm | DN1250 | DN 150 | DN200 | ||||||
| tipo | Tipo di pinna in alluminio a manica di rame ad alta efficienza + ventilatore del rotore esterno a basso rumore | ||||||||||
| Volume dell'aria di raffreddamento | m3/h | 112000 | 122000 | 141000 | 150000 | 169000 | 189000 | 223000 | 245000 | 285000 | |
| dispositivo di protezione | Interruttore ad alta e bassa tensione, protezione antifreeze, tappo solubile, valvola di sicurezza, dispositivo di protezione contro il sovraccarico, protettore da surriscaldamento della bobina, interruttore automatico di protezione della temperatura, ecc. | ||||||||||
| Dimensioni | L | mm | 3500 | 3800 | 4120 | 4250 | 4680 | 4680 | 5230 | 5630 | 6550 |
| W | mm | 2100 | 2100 | 2100 | 2100 | 2100 | 2100 | 2100 | 2100 | 2210 | |
| H | mm | 2120 | 2120 | 2120 | 2120 | 2120 | 2120 | 2120 | 2120 | 2150 | |
| peso | Peso totale | 3050 | 3360 | 3670 | 3550 | 4120 | 4230 | 4650 | 5570 | 7420 | |
Industria delle applicazioni:
Il frigorifero a vite raffreddato ad aria è un frigorifero che utilizza un compressore a vite e un condensatore raffreddato ad aria ed è adatto ai seguenti settori:
1.Industria manifatturiera:Nel processo di produzione industriale, molte apparecchiature devono essere raffreddate, come le apparecchiature per la lavorazione della plastica, le apparecchiature per la lavorazione dei metalli, le apparecchiature chimiche, ecc.è necessario utilizzare refrigeratori a vite raffreddati ad aria per fornire servizi di raffreddamento per queste apparecchiature..
2- Edifici commerciali:I frigoriferi a vite raffreddati ad aria possono fornire servizi di refrigerazione per grandi edifici commerciali, fabbriche e luoghi pubblici, come centri commerciali, supermercati, alberghi, ospedali, uffici,ecc.
3Industria farmaceutica:Nell'industria farmaceutica, molti processi di produzione devono controllare la temperatura e l'umidità per garantire la qualità e la sicurezza del prodotto, quindi sono necessari refrigeratori per il raffreddamento e il controllo dell'umidità.
4Industria alimentare:Nell'industria alimentare, molti processi produttivi richiedono un controllo della temperatura, come il vino, le bevande, i latticini, ecc., e sono necessari refrigeratori per la refrigerazione.
5Industria elettronica:Nell'industria elettronica, molti dispositivi devono essere raffreddati, come componenti elettronici, apparecchiature a semiconduttore, ecc., e per il raffreddamento sono necessari refrigeratori.
In breve, i frigoriferi a vite raffreddati ad aria sono adatti a vari settori e occasioni che richiedono la refrigerazione, come la produzione industriale, la costruzione commerciale, l'industria farmaceutica,industria alimentare, industria elettronica, ecc.
Produzione automobilistica Ingegneria chimica Industria elettronica Industria elettroplatazione
Industria del stampaggio per iniezione Industria farmaceutica Industria dell'imballaggio in plastica Industria tipografica
Upport e servizi:
Il supporto tecnico e il servizio dei frigoriferi comprendono:
1. Assistenza clienti 24 ore su 24
2. Installazione e manutenzione del telecomando
3. Diagnosi e risoluzione dei problemi a distanza
4- telefonico/e-mail - consulenza e orientamento
5. Documentazione e manuali di facile utilizzo
6. Aggiornamenti e aggiornamenti del software
7. Prezzo di costo dei pezzi di ricambio e dei materiali di consumo
Imballaggio e trasporto:
I frigoriferi vengono confezionati e spediti in scatole di legno di compensato standard. Tutti i componenti sono fissati e protetti con una pellicola, e l'unità viene poi posta su un pallet per un facile trasporto.E appiccicate l' etichetta del marchio di spedizione sulla scatola di legno per garantire la corretta consegna.
Quali sono le differenze specifiche tra i frigoriferi a vite raffreddati ad aria e i frigoriferi raffreddati ad acqua in termini di dissipazione del calore e temperatura di funzionamento?
Esistono alcune differenze specifiche tra i frigoriferi a vite raffreddati ad aria e i frigoriferi raffreddati ad acqua in termini di dissipazione del calore e temperatura di funzionamento, come segue:
1. Effetto di dissipazione del calore:Il frigorifero raffreddato ad acqua fa circolare l'acqua di raffreddamento attraverso la torre di raffreddamento o il raffreddatore e utilizza l'elevato calore specifico dell'acqua e il calore latente dell'evaporazione per dissipare il calore.Questo metodo di dissipazione del calore fornisce generalmente un effetto di dissipazione del calore elevato perché l'acqua ha una capacità di conduzione del calore e di assorbimento del calore relativamente elevata.
Al contrario, i frigoriferi a vite raffreddati ad aria utilizzano ventilatori incorporati per spostare l'aria attraverso un raffreddatore o un radiatore, utilizzando la convezione e la conduzione dell'aria per dissipare il calore.Anche se la capacità di conduzione del calore e di assorbimento del calore dell'aria è relativamente bassa, la dissipazione del calore efficace può ancora essere ottenuta ottimizzando la progettazione del dissipatore di calore e il funzionamento del ventilatore.
2Temperatura di funzionamento:I refrigeratori raffreddati ad acqua sono generalmente in grado di fornire una temperatura di lavoro inferiore.L'acqua può assorbire una grande quantità di calore durante il processo di raffreddamento, riducendo così la temperatura del mezzo di raffreddamento. Ciò rende i refrigeratori raffreddati ad acqua più performanti nelle applicazioni che richiedono temperature di funzionamento più basse.
La temperatura di funzionamento dei frigoriferi a vite raffreddati ad aria è generalmente leggermente superiore a quella dei frigoriferi raffreddati ad acqua.il frigorifero a vite raffreddato ad aria potrebbe non essere in grado di ridurre la temperatura del mezzo di raffreddamento allo stesso livello del frigorifero raffreddato ad acqua durante il processo di dissipazione del calore;.
È necessario selezionare il tipo di frigorifero appropriato in base ai requisiti specifici dell'applicazione e dei processi.Per applicazioni che richiedono temperature di funzionamento inferiori o in cui il controllo della temperatura è criticoPer alcune applicazioni industriali di carattere generale, un frigorifero raffreddato ad acqua può essere più adatto.l'effetto di dissipazione del calore e la temperatura di funzionamento forniti dal frigorifero a vite raffreddato ad aria possono generalmente soddisfare la domanda.
