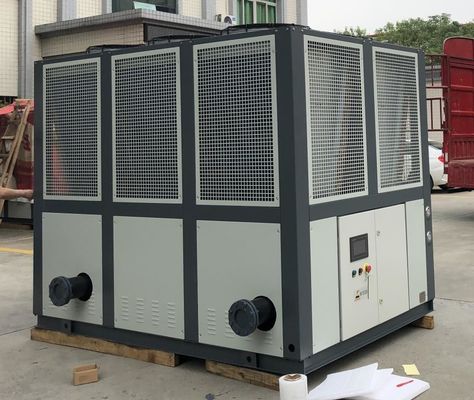

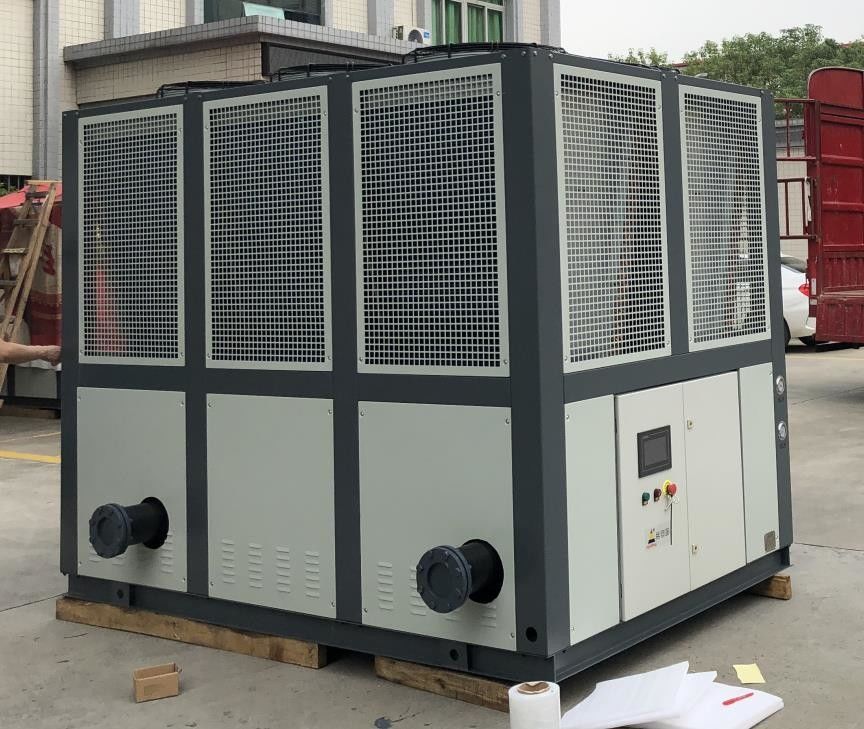

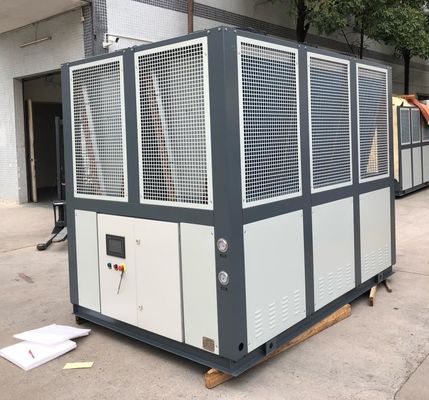

JLSF-60A frigoriferi ad acqua raffreddati ad aria
Dettagli:
| Luogo di origine: | Dongguan Cina |
| Marca: | JIALIS |
| Certificazione: | CE/ISO9001 |
| Numero di modello: | JLSF-60A |
Termini di pagamento e spedizione:
| Quantità di ordine minimo: | 1 set |
|---|---|
| Prezzo: | Discuss |
| Imballaggi particolari: | Scatola in legno compensato |
| Tempi di consegna: | 20 giorni |
| Termini di pagamento: | T/T |
| Capacità di alimentazione: | 50 unità al mese |
|
Informazioni dettagliate |
|||
| Nome del prodotto: | refrigeratore della vite raffreddato aria | Sistema di controllo: | PLC |
|---|---|---|---|
| Controller: | Microprocessore | Temperatura ambiente: | 5-35℃ |
| capacità di raffreddamento: | 100-1000 kW | Modalità di avvio: | Y-△/Avvio graduale |
| Tipo di compressore: | Compressore a vite | Evaporatore: | Shell e tubo |
| Condensatore: | Tubo a pinne | Agente frigorifero: | R22/R407C/R134A |
| Applicazione: | Industria | Compressore: | Compressore a vite |
| Protezione: | Sovraccarico, alta/bassa pressione, perdita di fase, surriscaldamento, ecc. | garanzia: | 1 anno |
| Evidenziare: | Caldaie d'acqua raffreddate ad aria JLSF-60D,Chiller ad acqua raffreddata ad aria 1000 kW,Macchina per raffreddare l'acqua PLC |
||
Descrizione di prodotto
JLSF-60D Air Cooled Screw Chiller Filling Machinery, Linea di produzione di imballaggi, Macchine per la pulizia,
Descrizione del prodotto:
Il raffreddatore a vite raffreddato ad aria è un tipo di apparecchiatura di refrigerazione industriale e di condizionamento dell'aria commerciale, composta principalmente da evaporatore, compressore, condensatore e valvola di espansione e altri componenti.Si usa un compressore a vite per comprimere il refrigerante a bassa temperatura e bassa pressione in un gas ad alta temperatura e pressione, quindi rilascia il calore verso l'esterno attraverso il condensatore,e infine riduce la temperatura e la pressione del refrigerante attraverso la valvola di espansione per tornare all'evaporatore per il riciclo.
Durante il funzionamento, il frigorifero a vite raffreddato ad aria assorbe il calore dell'aria esterna, raffredda l'acqua di raffreddamento e la fa circolare nella stanza, in modo da ridurre la temperatura interna.L'efficienza di raffreddamento è fortemente influenzata da fattori quali la temperatura esterna e l'umidità, quindi il suo effetto può essere limitato in ambienti ad alta temperatura e umidità.
Rispetto ai frigoriferi raffreddati ad acqua, i frigoriferi a vite raffreddati ad aria non richiedono un ulteriore sistema di raffreddamento dell'acqua, quindi sono più semplici ed economici.poiché utilizza l'aria esterna per il raffreddamento, può essere problematico in zone ad alto inquinamento atmosferico o dove è necessario mantenere la qualità dell'aria interna.
Caratteristiche di produzione:
Tra le caratteristiche del frigorifero a vite raffreddato ad aria figurano:
1.senza sistema di refrigerazione aggiuntivo:Rispetto ai refrigeratori raffreddati ad acqua, i refrigeratori a vite raffreddati ad aria non richiedono ulteriori sistemi di raffreddamento con acqua, quindi sono più semplici ed economici.
2- Ampia gamma di applicazioni:I frigoriferi a vite raffreddati ad aria sono adatti a vari tipi di edifici e luoghi, come edifici per uffici commerciali, alberghi, ospedali, scuole, ecc.
3.Alta efficienza di refrigerazione:Il frigorifero a vite raffreddato ad aria utilizza un compressore a vite, che ha i vantaggi di un'elevata efficienza di refrigerazione, un basso rumore e un basso costo di manutenzione.
4.Facile installazione:L'installazione del frigorifero a vite raffreddato ad aria è relativamente semplice e non richiede attrezzature aggiuntive quali tubi d'acqua e pompe d'acqua.
5.Alta affidabilità:Il frigorifero a vite raffreddato ad aria è progettato e fabbricato con elevata precisione e presenta una buona stabilità e affidabilità.
6. Forte adattabilità:Il frigorifero a vite raffreddato ad aria ha una forte adattabilità e può adattarsi a diverse condizioni ambientali e cambiamenti di carico.
Principio di funzionamento:
Il principio di funzionamento del frigorifero a vite raffreddato ad aria è il seguente:
Processo di compressione:Il refrigerante viene compresso in un gas ad alta temperatura e alta pressione nel compressore a vite e poi entra nel condensatore.
Processo di condensazione:Il gas ad alta temperatura e alta pressione viene raffreddato nel condensatore per diventare un liquido ad alta pressione e allo stesso tempo rilascia calore,che si dissipa nell'aria esterna attraverso ventilatori e radiatori.
Processo di espansione:Dopo che il liquido ad alta pressione viene decompresso dalla valvola di espansione, diventa un liquido a bassa temperatura e bassa pressione e poi entra nell'evaporatore.
Processo di evaporazione:Il liquido a bassa temperatura e bassa pressione evapora nell'evaporatore, assorbe il calore nella stanza, raffredda l'acqua di raffreddamento nella stanza, e la fa circolare nella stanza,conseguendo così lo scopo di ridurre la temperatura interna.
Parametri tecnici:
| Modello | JLSF-30A | JLSF-40A | JLSF-50A | JLSF-60A | JLSF-70A | JLSF-80A | JLSF-90A | JLSF-100A | JLSF-110A | ||
| capacità di raffreddamento | KW/h | 94.8 | 126.4 | 158.0 | 189.6 | 221.2 | 252.8 | 284.4 | 316.0 | 347.6 | |
| Kcal/h | 84,000 | 112,000 | 140,000 | 168,000 | 196,000 | 224,000 | 252,000 | 280,000 | 308,000 | ||
| Intervallo di temperatura | 5°C~35°C ((Sotto 0°C può essere personalizzato) | ||||||||||
| Fornitore di alimentazione | 3N-380V/415V 50Hz/60Hz | ||||||||||
| Potenza totale | KW | 24.8 | 33.7 | 41.5 | 45.2 | 57.4 | 62 | 69 | 72.5 | 83.6 | |
| Corrente di corrente | A | 41 | 56.5 | 69.6 | 75.9 | 96.5 | 86.7 | 116.2 | 122 | 111.3 | |
| Acqua refrigerata | m3/h | 15 | 19.6 | 24.2 | 29 | 35 | 40 | 45 | 50.2 | 53.8 | |
| compressore | tipo | Tipo di vite semihermetiche | |||||||||
| Metodo di avvio | Y-△ | ||||||||||
| adeguamento della capacità | 0,25,50,75,100 | ||||||||||
| potenza di ingresso | KW | 23.3 | 30.7 | 38.5 | 42.2 | 51.4 | 56 | 63 | 66.3 | 73 | |
| Olio congelato | tipo | HBR-A01 | |||||||||
| volume di riempimento | L | 7 | 7 | 8 | 12 | 16 | 16 | 16 | 16 | 18 | |
| refrigerante | tipo | R-22/R407C | |||||||||
| metodo di controllo | Valvola di espansione per rilevamento della temperatura e della pressione esterna | ||||||||||
| Evaporatore | volume di riempimento | Peso totale | 16 | 22 | 27 | 32 | 36 | 42 | 46 | 52 | 56 |
| tipo | conchiglia e tubo | ||||||||||
| condensatore | Diametro | mm | DN65 | DN80 | DN80 | DN80 | DN80 | DN100 | DN100 | DN100 | DN125 |
| tipo | Tipo di pinna in alluminio a manica di rame ad alta efficienza + ventilatore del rotore esterno a basso rumore | ||||||||||
| Volume dell'aria di raffreddamento | m3/h | 28000 | 36000 | 45000 | 5500 | 63000 | 74000 | 83000 | 92000 | 102000 | |
| dispositivo di protezione | Interruttore ad alta e bassa tensione, protezione antifreeze, tappo solubile, valvola di sicurezza, dispositivo di protezione contro il sovraccarico, protettore da surriscaldamento della bobina, interruttore automatico di protezione della temperatura, ecc. | ||||||||||
| Dimensioni | L | mm | 2200 | 2300 | 2500 | 2800 | 2800 | 2910 | 3100 | 3150 | 3150 |
| W | mm | 1100 | 1100 | 1200 | 1200 | 1800 | 2050 | 2050 | 2050 | 2050 | |
| H | mm | 1820 | 2030 | 2030 | 2030 | 2100 | 2100 | 2100 | 2100 | 2100 | |
| peso | Peso totale | 920 | 1120 | 1350 | 1560 | 1780 | 1920 | 2230 | 2450 | 2720 | |
| Modello | JLSF-120D | JLSF-130A | JLSF-150A | JLSF-160D | JLSF-180D | JLSF-200D | JLSF-240D | JLSF-260D | JLSF-300D | ||
| capacità di raffreddamento | KW/h | 379.2 | 410.8 | 474.0 | 505.6 | 568.8 | 632.0 | 758.4 | 821.6 | 948.0 | |
| Kcal/h | 336,000 | 364,000 | 420,000 | 448,000 | 504,000 | 560,000 | 672,000 | 728,000 | 840,000 | ||
| Intervallo di temperatura | 5°C~35°C ((Sotto 0°C può essere personalizzato) | ||||||||||
| Fornitore di alimentazione | 3N-380V/415V 50Hz/60Hz | ||||||||||
| Potenza totale | KW | 149 | 169 | 195.1 | 204.8 | 240 | 247.5 | 282 | 309.4 | 364.5 | |
| Corrente di corrente | A | 88.6 | 100.5 | 114.8 | 120.5 | 141.6 | 145.6 | 165.5 | 182 | 214.4 | |
| Acqua refrigerata | m3/h | 59 | 65 | 74 | 79 | 90 | 101 | 119 | 130 | 152 | |
| compressore | tipo | Tipo di vite semihermetiche | |||||||||
| Metodo di avvio | Y-△ | ||||||||||
| adeguamento della capacità | 0,25,50,75,100 | ||||||||||
| potenza di ingresso | KW | 79.6 | 88.5 | 102.8 | 108.5 | 126.6 | 130.6 | 150.5 | 167 | 199.4 | |
| Olio congelato | tipo | HBR-A01 | |||||||||
| volume di riempimento | L | 18 | 18 | 23 | 24 | 24 | 28 | 32 | 32 | 36 | |
| refrigerante | tipo | R-22/R407C | |||||||||
| metodo di controllo | Valvola di espansione per rilevamento della temperatura e della pressione esterna | ||||||||||
| Evaporatore | volume di riempimento | Peso totale | 62 | 66 | 75 | 80 | 92 | 103 | 121 | 126 | 150 |
| tipo | conchiglia e tubo | ||||||||||
| condensatore | Diametro | mm | DN1250 | DN 150 | DN200 | ||||||
| tipo | Tipo di pinna in alluminio a manica di rame ad alta efficienza + ventilatore del rotore esterno a basso rumore | ||||||||||
| Volume dell'aria di raffreddamento | m3/h | 112000 | 122000 | 141000 | 150000 | 169000 | 189000 | 223000 | 245000 | 285000 | |
| dispositivo di protezione | Interruttore ad alta e bassa tensione, protezione antifreeze, tappo solubile, valvola di sicurezza, dispositivo di protezione contro il sovraccarico, protettore da surriscaldamento della bobina, interruttore automatico di protezione della temperatura, ecc. | ||||||||||
| Dimensioni | L | mm | 3500 | 3800 | 4120 | 4250 | 4680 | 4680 | 5230 | 5630 | 6550 |
| W | mm | 2100 | 2100 | 2100 | 2100 | 2100 | 2100 | 2100 | 2100 | 2210 | |
| H | mm | 2120 | 2120 | 2120 | 2120 | 2120 | 2120 | 2120 | 2120 | 2150 | |
| peso | Peso totale | 3050 | 3360 | 3670 | 3550 | 4120 | 4230 | 4650 | 5570 | 7420 | |
Industria delle applicazioni:
I frigoriferi hanno una varietà di applicazioni nelle macchine per la conservazione, che riguardano principalmente i seguenti aspetti:
1. raffreddamento del serbatoio:In macchine per la conservazione può essere necessario raffreddare il serbatoio per garantire che il prodotto nel serbatoio mantenga una temperatura adeguata. The chiller can reduce the temperature of the tank by providing a cooling water circulation system to flow the cooling water through the surface or internal cooling pipes of the tank to ensure product quality and freshness preservation.
2. raffreddamento con acqua in bottiglia:Se la macchina per la conservazione viene utilizzata nella linea di produzione di acqua in bottiglia, il frigorifero può essere utilizzato per raffreddare l'acqua in bottiglia.il raffreddatore fornisce un sistema di circolazione dell'acqua di raffreddamento, che passa l'acqua di raffreddamento all'acqua in bottiglia attraverso i tubi di raffreddamento o di raffreddamento, contribuendo a ridurre la temperatura dell'acqua in bottiglia, garantendo la qualità e il gusto del prodotto.
3. raffreddamento meccanico:Le macchine per la conservazione delle scatole generano una certa quantità di calore durante il funzionamento, in particolare alcune apparecchiature ad alta velocità. Chillers can be used to provide a cooling system that circulates cooling water to mechanical parts through coolers or cooling pipes to maintain the normal operating temperature of the machine and avoid equipment failure caused by overheating.
4. raffreddamento del sistema di controllo:Le macchine per la conservazione di solito sono dotate di un sistema di controllo, come un controller PLC o un pannello di controllo elettronico.Questi sistemi di controllo generano una certa quantità di calore durante il funzionamento e richiedono raffreddamento per mantenerli funzionanti correttamenteIl frigorifero può fornire un sistema di circolazione dell'acqua di raffreddamento per il sistema di controllo,e trasferire l'acqua di raffreddamento al radiatore o al dispositivo di raffreddamento del sistema di controllo per garantire la stabilità e l'affidabilità del sistema di controllo.
In breve, l'applicazione dei refrigeratori nelle macchine per la conservazione è principalmente per raffreddare serbatoi, acqua in bottiglia, parti meccaniche e sistemi di controllo, per garantire la qualità del prodotto,normale funzionamento e stabilità delle apparecchiatureIl metodo e la configurazione specifici di applicazione variano in funzione del tipo e delle esigenze della macchina di conservazione.
Produzione automobilistica Ingegneria chimica Industria elettronica Industria elettroplatazione
Industria del stampaggio per iniezione Industria farmaceutica Industria dell'imballaggio in plastica Industria tipografica
Upport e servizi:
Il supporto tecnico e il servizio dei frigoriferi comprendono:
1. Assistenza clienti 24 ore su 24
2. Installazione e manutenzione del telecomando
3. Diagnosi e risoluzione dei problemi a distanza
4- telefonico/e-mail - consulenza e orientamento
5. Documentazione e manuali di facile utilizzo
6. Aggiornamenti e aggiornamenti del software
7. Prezzo di costo dei pezzi di ricambio e dei materiali di consumo
Imballaggio e trasporto:
I frigoriferi vengono confezionati e spediti in scatole di legno di compensato standard. Tutti i componenti sono fissati e protetti con una pellicola, e l'unità viene poi posta su un pallet per un facile trasporto.E appiccicate l' etichetta del marchio di spedizione sulla scatola di legno per garantire la corretta consegna.
Quali sono i diversi modi di configurare il frigorifero della macchina per la conservazione?
Nella macchina per la conservazione, la configurazione del frigorifero può variare a seconda delle esigenze specifiche e delle caratteristiche dell'apparecchiatura meccanica.Di seguito sono riportati alcuni metodi di configurazione comuni:
1. raffreddamento diretto:Nella configurazione di raffreddamento diretto, il refrigeratore trasferisce direttamente l'acqua di raffreddamento alle parti o ai prodotti da raffreddare attraverso il refrigeratore o i tubi di raffreddamento.Questa configurazione è adatta a situazioni in cui è necessario un raffreddamento rapido, come il raffreddamento diretto di serbatoi, acqua in bottiglia o altri prodotti.
2. raffreddamento indiretto:nella configurazione di raffreddamento indiretto, il raffreddatore passa l'acqua di raffreddamento a uno scambiatore di calore intermedio o a un raffreddatore attraverso il sistema di circolazione di raffreddamento,e quindi trasferisce il mezzo di raffreddamento alle parti che devono essere raffreddate nella macchina o nel prodotto da conservareCiò consente di ottenere un migliore controllo e regolazione della temperatura di raffreddamento, che è adatta per situazioni con requisiti di temperatura più rigorosi.
3Torre di raffreddamento:Una torre di raffreddamento è un'altra configurazione di raffreddamento comune. In questa configurazione, il refrigeratore trasferisce il calore all'aria nell'atmosfera attraverso la torre di raffreddamento per ottenere l'effetto di raffreddamento.Le torri di raffreddamento sono spesso utilizzate per gestire grandi quantità di calore, come nelle linee di conservazione ad alta velocità, dove le torri di raffreddamento possono fornire una capacità di raffreddamento aggiuntiva per mantenere in funzione le apparecchiature.
4. Combinazione di più frigoriferi:Per le linee di produzione di conserve su larga scala o le situazioni che richiedono una maggiore capacità di raffreddamento, possono essere combinati più refrigeratori.I sistemi di raffreddamento multipli possono essere configurati in parallelo o in serie per fornire una maggiore capacità di raffreddamento e una maggiore flessibilitàQuesto metodo di configurazione può essere ampliato e regolato in base alle esigenze reali per soddisfare le diverse esigenze di produzione.
Va notato che il metodo specifico di configurazione del frigorifero deve essere valutato e selezionato in funzione del tipo di macchinari di conservazione, dei requisiti di processo e delle esigenze di raffreddamento.Quando si configura un frigorifero, si raccomanda di avere una discussione approfondita con il fabbricante dell'apparecchiatura o con un ingegnere professionista per garantire il miglior effetto di raffreddamento e le prestazioni del sistema.
