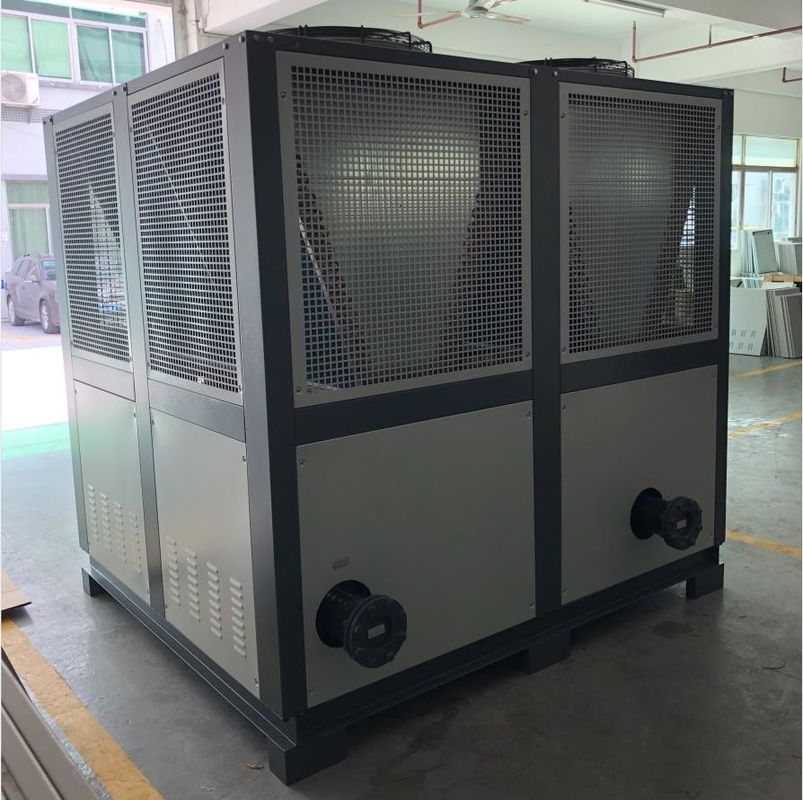

JLSF-40A PLC Air Cooled Screw Chiller Per Industria Commerciale
Dettagli:
| Luogo di origine: | Dongguan Cina |
| Marca: | JIALIS |
| Certificazione: | CE/ISO9001 |
| Numero di modello: | JLSF-40A |
Termini di pagamento e spedizione:
| Quantità di ordine minimo: | 1 set |
|---|---|
| Prezzo: | Discuss |
| Imballaggi particolari: | Scatola in legno compensato |
| Tempi di consegna: | 20 giorni |
| Termini di pagamento: | T/T |
| Capacità di alimentazione: | 100 unità al mese |
|
Informazioni dettagliate |
|||
| Nome del prodotto: | refrigeratore della vite raffreddato aria | Sistema di controllo: | PLC |
|---|---|---|---|
| Controller: | Microprocessore | Modalità di avvio: | Y-△/Avvio graduale |
| Tipo di compressore: | Compressore a vite | Evaporatore: | Shell e tubo |
| Condensatore: | Tubo a pinne | Protezione: | Alta/Bassa Pressione, Inversione di Fase, Sovraccarico, Antigelo, Surriscaldamento |
| Livello di rumore: | ≤75dB (A) | Agente frigorifero: | R22/R407C/R134A |
| garanzia: | 1 anno | ||
| Evidenziare: | Frigoriferi a vite raffreddati ad aria industriali,Caldaia a vite raffreddata ad aria commerciale,Chiller industriale raffreddato ad aria PLC |
||
Descrizione di prodotto
JLSF-40D Chiller a vite raffreddato ad aria lavorazione dei metalli, stampaggio a iniezione di plastica, taglio laser, produzione di elettronica
Descrizione del prodotto:
Il raffreddatore a vite raffreddato ad aria è un tipo di apparecchiatura di refrigerazione industriale e di condizionamento dell'aria commerciale, composta principalmente da evaporatore, compressore, condensatore e valvola di espansione e altri componenti.Si usa un compressore a vite per comprimere il refrigerante a bassa temperatura e bassa pressione in un gas ad alta temperatura e pressione, quindi rilascia il calore verso l'esterno attraverso il condensatore,e infine riduce la temperatura e la pressione del refrigerante attraverso la valvola di espansione per tornare all'evaporatore per il riciclo.
Durante il funzionamento, il frigorifero a vite raffreddato ad aria assorbe il calore dell'aria esterna, raffredda l'acqua di raffreddamento e la fa circolare nella stanza, in modo da ridurre la temperatura interna.L'efficienza di raffreddamento è fortemente influenzata da fattori quali la temperatura esterna e l'umidità, quindi il suo effetto può essere limitato in ambienti ad alta temperatura e umidità.
Rispetto ai frigoriferi raffreddati ad acqua, i frigoriferi a vite raffreddati ad aria non richiedono un ulteriore sistema di raffreddamento dell'acqua, quindi sono più semplici ed economici.poiché utilizza l'aria esterna per il raffreddamento, può essere problematico in zone ad alto inquinamento atmosferico o dove è necessario mantenere la qualità dell'aria interna.
Caratteristiche di produzione:
I frigoriferi a vite raffreddati ad aria e i frigoriferi a vite raffreddati ad acqua sono due metodi di raffreddamento diversi e presentano alcune caratteristiche diverse:
1. Metodo di raffreddamento:Il frigorifero a vite raffreddato ad aria dissipa il calore nell'aria circostante attraverso il ventilatore e il dissipatore di calore per ottenere il raffreddamento.I frigoriferi a vite raffreddati ad acqua assorbono il calore facendo circolare l'acqua e rilasciano il calore nell'atmosfera attraverso torri di raffreddamento o apparecchiature di raffreddamento.
2- Installazione e manutenzione:I frigoriferi a vite raffreddati ad aria non hanno bisogno di collegare tubi d'acqua e torri di raffreddamento, e l'installazione e la manutenzione sono relativamente semplici.Il frigorifero a vite raffreddato ad acqua deve essere collegato a tubi d'acqua e torri di raffreddamento, e il sistema di circolazione dell'acqua deve essere controllato e mantenuto regolarmente.
3Efficienza di raffreddamento:I frigoriferi a vite raffreddati ad acqua hanno generalmente un'efficienza di raffreddamento più elevata perché l'acqua conduce il calore meglio dell'aria.i frigoriferi a vite raffreddati ad acqua possono generalmente fornire un effetto di raffreddamento più stabile e affidabile.
4- esigenze di spazio:Il frigorifero a vite raffreddato ad aria non richiede una torre di raffreddamento e occupa uno spazio relativamente piccolo.che occupa uno spazio relativamente ampio.
5- Adattabilità ambientale:Il frigorifero a vite raffreddato ad aria è adatto per ambienti senza approvvigionamento d'acqua stabile o scarsa qualità dell'acqua, in quanto non dipende da fonti di acqua esterne.Il frigorifero a vite raffreddato ad acqua richiede una fonte d'acqua stabile e richiede requisiti più elevati per la qualità dell'acqua.
In sintesi, il frigorifero a vite raffreddato ad aria ha i vantaggi di un'installazione facile, senza necessità di sorgente d'acqua e torre di raffreddamento e adatto ad alcuni ambienti speciali.Mentre il frigorifero a vite raffreddato ad acqua ha un'elevata efficienza di raffreddamento e stabilità, è adatto ad applicazioni industriali e commerciali generali, ma richiede un sistema di circolazione dell'acqua e una torre di raffreddamento aggiuntivi.Il metodo di raffreddamento da scegliere deve essere deciso in base alle esigenze specifiche e alle condizioni ambientali..
Principio di funzionamento:
Il principio di funzionamento del frigorifero a vite raffreddato ad aria è il seguente:
Processo di compressione:Il refrigerante viene compresso in un gas ad alta temperatura e alta pressione nel compressore a vite e poi entra nel condensatore.
Processo di condensazione:Il gas ad alta temperatura e alta pressione viene raffreddato nel condensatore per diventare un liquido ad alta pressione e allo stesso tempo rilascia calore,che si dissipa nell'aria esterna attraverso ventilatori e radiatori.
Processo di espansione:Dopo che il liquido ad alta pressione viene decompresso dalla valvola di espansione, diventa un liquido a bassa temperatura e bassa pressione e poi entra nell'evaporatore.
Processo di evaporazione:Il liquido a bassa temperatura e bassa pressione evapora nell'evaporatore, assorbe il calore nella stanza, raffredda l'acqua di raffreddamento nella stanza, e la fa circolare nella stanza,conseguendo così lo scopo di ridurre la temperatura interna.
Parametri tecnici:
| Modello | JLSF-30A | JLSF-40A | JLSF-50A | JLSF-60A | JLSF-70A | JLSF-80A | JLSF-90A | JLSF-100A | JLSF-110A | ||
| capacità di raffreddamento | KW/h | 94.8 | 126.4 | 158.0 | 189.6 | 221.2 | 252.8 | 284.4 | 316.0 | 347.6 | |
| Kcal/h | 84,000 | 112,000 | 140,000 | 168,000 | 196,000 | 224,000 | 252,000 | 280,000 | 308,000 | ||
| Intervallo di temperatura | 5°C~35°C ((Sotto 0°C può essere personalizzato) | ||||||||||
| Fornitore di alimentazione | 3N-380V/415V 50Hz/60Hz | ||||||||||
| Potenza totale | KW | 24.8 | 33.7 | 41.5 | 45.2 | 57.4 | 62 | 69 | 72.5 | 83.6 | |
| Corrente di corrente | A | 41 | 56.5 | 69.6 | 75.9 | 96.5 | 86.7 | 116.2 | 122 | 111.3 | |
| Acqua refrigerata | m3/h | 15 | 19.6 | 24.2 | 29 | 35 | 40 | 45 | 50.2 | 53.8 | |
| compressore | tipo | Tipo di vite semihermetiche | |||||||||
| Metodo di avvio | Y-△ | ||||||||||
| adeguamento della capacità | 0,25,50,75,100 | ||||||||||
| potenza di ingresso | KW | 23.3 | 30.7 | 38.5 | 42.2 | 51.4 | 56 | 63 | 66.3 | 73 | |
| Olio congelato | tipo | HBR-A01 | |||||||||
| volume di riempimento | L | 7 | 7 | 8 | 12 | 16 | 16 | 16 | 16 | 18 | |
| refrigerante | tipo | R-22/R407C | |||||||||
| metodo di controllo | Valvola di espansione per rilevamento della temperatura e della pressione esterna | ||||||||||
| Evaporatore | volume di riempimento | Peso totale | 16 | 22 | 27 | 32 | 36 | 42 | 46 | 52 | 56 |
| tipo | conchiglia e tubo | ||||||||||
| condensatore | Diametro | mm | DN65 | DN80 | DN80 | DN80 | DN80 | DN100 | DN100 | DN100 | DN125 |
| tipo | Tipo di pinna in alluminio a manica di rame ad alta efficienza + ventilatore del rotore esterno a basso rumore | ||||||||||
| Volume dell'aria di raffreddamento | m3/h | 28000 | 36000 | 45000 | 5500 | 63000 | 74000 | 83000 | 92000 | 102000 | |
| dispositivo di protezione | Interruttore ad alta e bassa tensione, protezione antifreeze, tappo solubile, valvola di sicurezza, dispositivo di protezione contro il sovraccarico, protettore da surriscaldamento della bobina, interruttore automatico di protezione della temperatura, ecc. | ||||||||||
| Dimensioni | L | mm | 2200 | 2300 | 2500 | 2800 | 2800 | 2910 | 3100 | 3150 | 3150 |
| W | mm | 1100 | 1100 | 1200 | 1200 | 1800 | 2050 | 2050 | 2050 | 2050 | |
| H | mm | 1820 | 2030 | 2030 | 2030 | 2100 | 2100 | 2100 | 2100 | 2100 | |
| peso | Peso totale | 920 | 1120 | 1350 | 1560 | 1780 | 1920 | 2230 | 2450 | 2720 | |
| Modello | JLSF-120D | JLSF-130A | JLSF-150A | JLSF-160D | JLSF-180D | JLSF-200D | JLSF-240D | JLSF-260D | JLSF-300D | ||
| capacità di raffreddamento | KW/h | 379.2 | 410.8 | 474.0 | 505.6 | 568.8 | 632.0 | 758.4 | 821.6 | 948.0 | |
| Kcal/h | 336,000 | 364,000 | 420,000 | 448,000 | 504,000 | 560,000 | 672,000 | 728,000 | 840,000 | ||
| Intervallo di temperatura | 5°C~35°C ((Sotto 0°C può essere personalizzato) | ||||||||||
| Fornitore di alimentazione | 3N-380V/415V 50Hz/60Hz | ||||||||||
| Potenza totale | KW | 149 | 169 | 195.1 | 204.8 | 240 | 247.5 | 282 | 309.4 | 364.5 | |
| Corrente di corrente | A | 88.6 | 100.5 | 114.8 | 120.5 | 141.6 | 145.6 | 165.5 | 182 | 214.4 | |
| Acqua refrigerata | m3/h | 59 | 65 | 74 | 79 | 90 | 101 | 119 | 130 | 152 | |
| compressore | tipo | Tipo di vite semihermetiche | |||||||||
| Metodo di avvio | Y-△ | ||||||||||
| adeguamento della capacità | 0,25,50,75,100 | ||||||||||
| potenza di ingresso | KW | 79.6 | 88.5 | 102.8 | 108.5 | 126.6 | 130.6 | 150.5 | 167 | 199.4 | |
| Olio congelato | tipo | HBR-A01 | |||||||||
| volume di riempimento | L | 18 | 18 | 23 | 24 | 24 | 28 | 32 | 32 | 36 | |
| refrigerante | tipo | R-22/R407C | |||||||||
| metodo di controllo | Valvola di espansione per rilevamento della temperatura e della pressione esterna | ||||||||||
| Evaporatore | volume di riempimento | Peso totale | 62 | 66 | 75 | 80 | 92 | 103 | 121 | 126 | 150 |
| tipo | conchiglia e tubo | ||||||||||
| condensatore | Diametro | mm | DN1250 | DN 150 | DN200 | ||||||
| tipo | Tipo di pinna in alluminio a manica di rame ad alta efficienza + ventilatore del rotore esterno a basso rumore | ||||||||||
| Volume dell'aria di raffreddamento | m3/h | 112000 | 122000 | 141000 | 150000 | 169000 | 189000 | 223000 | 245000 | 285000 | |
| dispositivo di protezione | Interruttore ad alta e bassa tensione, protezione antifreeze, tappo solubile, valvola di sicurezza, dispositivo di protezione contro il sovraccarico, protettore da surriscaldamento della bobina, interruttore automatico di protezione della temperatura, ecc. | ||||||||||
| Dimensioni | L | mm | 3500 | 3800 | 4120 | 4250 | 4680 | 4680 | 5230 | 5630 | 6550 |
| W | mm | 2100 | 2100 | 2100 | 2100 | 2100 | 2100 | 2100 | 2100 | 2210 | |
| H | mm | 2120 | 2120 | 2120 | 2120 | 2120 | 2120 | 2120 | 2120 | 2150 | |
| peso | Peso totale | 3050 | 3360 | 3670 | 3550 | 4120 | 4230 | 4650 | 5570 | 7420 | |
Industria delle applicazioni:
Il frigorifero a vite raffreddato ad aria è un frigorifero che utilizza un compressore a vite e un condensatore raffreddato ad aria ed è adatto ai seguenti settori:
1.Industria manifatturiera:Nel processo di produzione industriale, molte apparecchiature devono essere raffreddate, come le apparecchiature per la lavorazione della plastica, le apparecchiature per la lavorazione dei metalli, le apparecchiature chimiche, ecc.è necessario utilizzare refrigeratori a vite raffreddati ad aria per fornire servizi di raffreddamento per queste apparecchiature..
2- Edifici commerciali:I frigoriferi a vite raffreddati ad aria possono fornire servizi di refrigerazione per grandi edifici commerciali, fabbriche e luoghi pubblici, come centri commerciali, supermercati, alberghi, ospedali, uffici,ecc.
3Industria farmaceutica:Nell'industria farmaceutica, molti processi di produzione devono controllare la temperatura e l'umidità per garantire la qualità e la sicurezza del prodotto, quindi sono necessari refrigeratori per il raffreddamento e il controllo dell'umidità.
4Industria alimentare:Nell'industria alimentare, molti processi produttivi richiedono un controllo della temperatura, come il vino, le bevande, i latticini, ecc., e sono necessari refrigeratori per la refrigerazione.
5Industria elettronica:Nell'industria elettronica, molti dispositivi devono essere raffreddati, come componenti elettronici, apparecchiature a semiconduttore, ecc., e per il raffreddamento sono necessari refrigeratori.
In breve, i frigoriferi a vite raffreddati ad aria sono adatti a vari settori e occasioni che richiedono la refrigerazione, come la produzione industriale, la costruzione commerciale, l'industria farmaceutica,industria alimentare, industria elettronica, ecc.
Produzione automobilistica Ingegneria chimica Industria elettronica Industria elettroplatazione
Industria del stampaggio per iniezione Industria farmaceutica Industria dell'imballaggio in plastica Industria tipografica
Upport e servizi:
Il supporto tecnico e il servizio dei frigoriferi raffreddati ad aria comprendono:
1. Assistenza clienti 24 ore su 24
2. Installazione e manutenzione del telecomando
3. Diagnosi e risoluzione dei problemi a distanza
4- telefonico/e-mail - consulenza e orientamento
5. Documentazione e manuali di facile utilizzo
6. Aggiornamenti e aggiornamenti del software
7. Prezzo di costo dei pezzi di ricambio e dei materiali di consumo
Imballaggio e trasporto:
I frigoriferi raffreddati ad aria vengono confezionati e spediti in scatole di legno compensato standard.E appiccicate l' etichetta del marchio di spedizione sulla scatola di legno per garantire la corretta consegna.
Puoi darmi qualche consiglio per ottimizzare la progettazione del sistema di raffreddamento?
Ecco alcuni suggerimenti e considerazioni per ottimizzare la progettazione dei sistemi di raffreddamento nel processo di stampaggio a iniezione di plastica:
1. raffreddamento uniforme:Assicurarsi che l'acqua di raffreddamento possa fluire uniformemente attraverso tutto lo stampo di iniezione, specialmente nei punti caldi.Progettare la corretta disposizione e dimensione del canale di raffreddamento per garantire che l'acqua di raffreddamento possa entrare completamente in contatto con la superficie dello stampo e assorbire efficacemente il calore.
2Controllare la velocità di raffreddamento:Controllare la velocità di raffreddamento regolando il flusso e la temperatura dell'acqua di raffreddamento.velocità di raffreddamento troppo elevate o troppo basse possono avere un impatto negativo sulla qualità del prodotto. In base ai materiali plastici specifici e ai requisiti del prodotto, regolare i parametri dell'acqua di raffreddamento per ottenere il miglior effetto di raffreddamento.
3. Ottimizzazione della progettazione del canale di raffreddamento:Progettare canali di raffreddamento appropriati nello stampo di iniezione per garantire che l'acqua di raffreddamento possa fluire efficacemente.la forma e la disposizione dei canali devono essere ottimizzate per la parte specifico stampato a iniezione per massimizzare l'effetto di raffreddamento.
4. Utilizzare tubi e ugelli di raffreddamento:Utilizzare tubi di raffreddamento e ugelli nel sistema di raffreddamento per guidare l'acqua di raffreddamento verso aree specifiche e concentrarsi sui punti caldi di raffreddamento..
5. Pulire e mantenere il sistema di raffreddamento:Pulire regolarmente il sistema di raffreddamento per evitare il blocco del canale di raffreddamento e garantire il regolare flusso dell'acqua di raffreddamento.controllare regolarmente lo stato di funzionamento del sistema di raffreddamento per garantire il normale funzionamento e le prestazioni della macchina dell'acqua di raffreddamento.
6. Utilizzare sensori di temperatura e sistemi di monitoraggio:Installare sensori di temperatura e sistemi di monitoraggio per monitorare le variazioni di temperatura negli stampi a iniezione, che consentono di monitorare in tempo reale l'effetto di raffreddamento e di regolare e ottimizzare la temperatura in base alle necessità.
7Selezione del materiale da stampo:scegliere un materiale da stampo con buona conduttività termica per migliorare l'effetto di raffreddamento.I materiali con una migliore conduttività termica possono aiutare a condurre il calore al canale di raffreddamento più velocemente e accelerare il raffreddamento.
Attraverso le misure di ottimizzazione di cui sopra, l'effetto del sistema di raffreddamento può essere migliorato, l'efficienza di raffreddamento durante il processo di stampaggio ad iniezione può essere migliorata,il ciclo di stampaggio ad iniezione può essere ridotto, e l'efficienza della produzione e la qualità dei prodotti possono essere migliorate.
