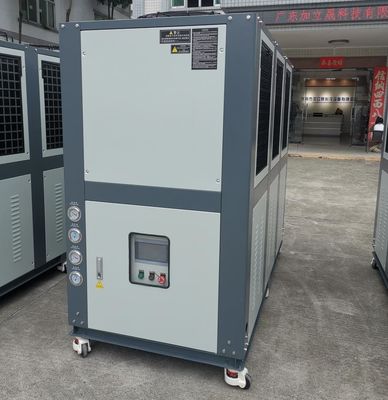

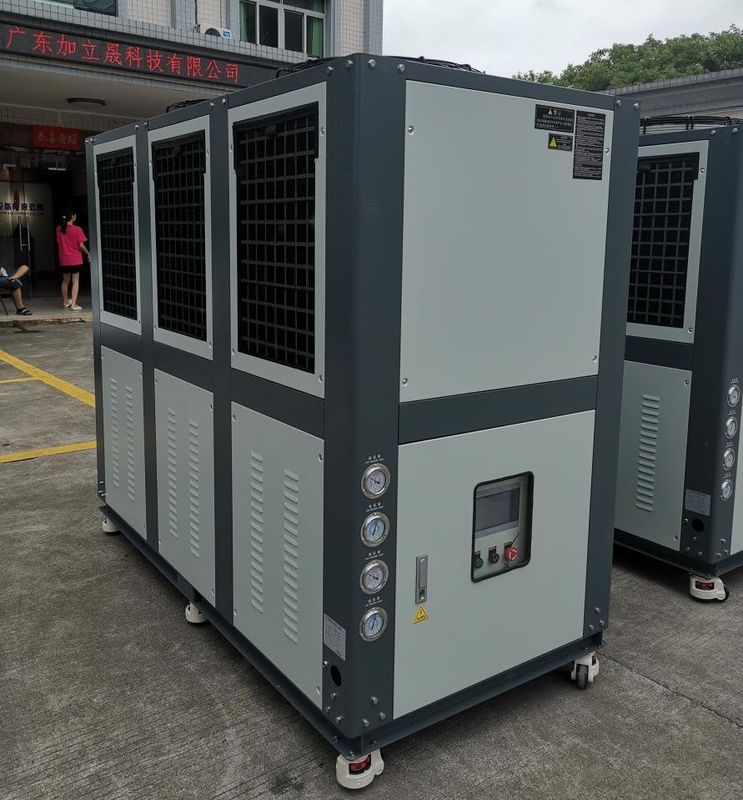

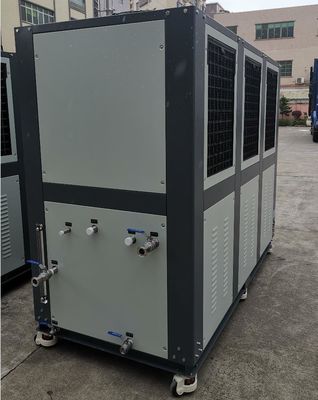

JLSF-20HP Chiller ad acqua raffreddata ad aria Conversione di frequenza Temperatura costante
Dettagli:
| Luogo di origine: | Dongguan Cina |
| Marca: | JIALIS |
| Certificazione: | CE/ISO9001 |
| Numero di modello: | JLSF-20HP |
Termini di pagamento e spedizione:
| Quantità di ordine minimo: | 1 set |
|---|---|
| Prezzo: | Discuss |
| Imballaggi particolari: | Scatola in legno compensato |
| Tempi di consegna: | 20 giorni |
| Termini di pagamento: | T/T |
| Capacità di alimentazione: | 300 unità al mese |
|
Informazioni dettagliate |
|||
| Nome del prodotto: | Refrigeratore di acqua raffreddata dell'aria | Punti culminanti: | Due refrigeratori in uno/Controllo indipendente di due sistemi |
|---|---|---|---|
| Sistema di controllo: | 2 PLC/Microcomputer | temperatura dell'acqua dello sbocco: | 5-50℃ |
| Tipo del compressore: | Rotolo/semiermetico/ermetico | Evaporatore: | Bobina del serbatoio di acqua/scambiatore di calore di Shell e della metropolitana/piatto |
| condensatore: | Metropolitana alettata | Fan del condensatore: | Assiale/centrifuga |
| Livello acustico: | ≤75dB (A) | Voltaggio: | 220V/380V/415V/440V/480V |
| Frequenza: | 50Hz/60Hz | Refrigerante: | R22/R407C/R134A/R410A/R404A |
| sistema di protezione: | Pressione, scorrimento dell'acqua, sovraccarico, ecc. massimi minimi. | pompa: | Centrifugo/verticale |
| garanzia: | 12 mesi | ||
| Evidenziare: | Caldaia acqua raffreddata ad aria JLSF-20HP,Conversione di frequenza del raffreddatore d'acqua raffreddato ad aria,Chiller raffreddato ad aria a temperatura costante |
||
Descrizione di prodotto
JLSF-20HP refrigeratore a temperatura costante a conversione di frequenza, controllo di temperatura preciso
Descrizione del prodotto:
Il frigorifero a temperatura costante a frequenza variabile è un apparecchio di refrigerazione utilizzato in applicazioni industriali e commerciali.Combina la tecnologia di conversione di frequenza e la tecnologia di controllo della temperatura costante per consentire un regolazione precisa della temperatura e il controllo del consumo di energia in base alle esigenze.
La tecnologia di conversione della frequenza si riferisce alla regolazione della capacità di raffreddamento regolando la velocità del compressore nel sistema di refrigerazione.I refrigeratori tradizionali utilizzano generalmente compressori a velocità fissa e possono funzionare solo a potenza e capacità di raffreddamento fisseIl refrigeratore a temperatura costante a frequenza variabile può regolare la velocità del compressore in base alle esigenze reali per soddisfare la domanda di carico e ottenere un funzionamento di refrigerazione ad alta efficienza.
La tecnologia di controllo della temperatura costante si riferisce al controllo preciso della temperatura dell'acqua del frigorifero attraverso sensori e sistemi di controllo della temperatura accurati.Questa tecnologia può garantire che il frigorifero produca una temperatura costante ed è adatta per applicazioni con esigenze di alta temperatura, come la medicina, l'industria chimica, i semiconduttori e altri campi.
Caratteristiche del prodotto:
Il refrigeratore a temperatura costante a conversione di frequenza presenta i seguenti vantaggi:
1Risparmio energetico e elevata efficienza:La velocità del compressore è regolata mediante conversione di frequenza e regolata in modo intelligente in base alla domanda di carico per evitare sprechi di consumo di energia e migliorare l'efficienza di utilizzo dell'energia.
2Controllo della temperatura preciso:Utilizzando la tecnologia di controllo della temperatura costante, è possibile ottenere un controllo preciso della temperatura dell'acqua del frigorifero per soddisfare le applicazioni con esigenze di alta temperatura.
3Funzionamento stabile:Il refrigeratore a temperatura costante a frequenza variabile può regolare i parametri di funzionamento in tempo reale in base ai cambiamenti di carico, mantenere condizioni di lavoro stabili,e migliorare l'affidabilità e la stabilità delle apparecchiature.
4Risparmia spazio:Rispetto ai refrigeratori tradizionali, i refrigeratori a temperatura costante a frequenza variabile sono generalmente di dimensioni minori e occupano meno spazio, il che li rende adatti per luoghi con spazio limitato.
In breve, i frigoriferi a temperatura costante a frequenza variabile sono ampiamente utilizzati in ambiti industriali e commerciali e possono fornire un controllo della temperatura di alta efficienza e precisione.soluzioni di refrigerazione stabili e affidabili.
Principio di funzionamento:
Il principio di funzionamento del frigorifero a temperatura costante a frequenza variabile può essere suddiviso in tre parti principali: sistema di ciclo di refrigerazione,sistema di controllo e sistema di regolazione della temperatura costante.
1Sistema di ciclo di raffreddamento:
- Compressore:Il refrigeratore a temperatura costante a frequenza variabile utilizza la tecnologia a frequenza variabile per controllare la velocità del compressore.Il compressore è responsabile della compressione del gas refrigerante in gas ad alta temperatura e ad alta pressione.
- Condensatore:Il gas ad alta temperatura e alta pressione dissipa il calore attraverso il condensatore, si raffredda e si trasforma in liquido ad alta pressione e alta temperatura.
- Valvola di espansione:Il liquido ad alta pressione e alta temperatura entra nell'evaporatore attraverso la valvola di espansione. La pressione diminuisce e il liquido evapora in gas refrigerante.
- Evaporatore:Il gas refrigerante assorbe il calore attraverso l'evaporatore, raffreddando così il flusso d'acqua attraverso i tubi dell'evaporatore, causando un calo della temperatura dell'acqua.
- Circolazione dell'acqua di raffreddamento:L'acqua di raffreddamento circola attraverso l'evaporatore, assorbe il calore nell'evaporatore e poi ritorna nell'unità di raffreddamento per continuare il ciclo.
2Sistema di controllo:
- Controllo di conversione di frequenza:Regolare la velocità del compressore controllando il convertitore di frequenza e regolare la capacità di raffreddamento in base alle esigenze reali per migliorare l'efficienza energetica e risparmiare energia.
- Sensori di pressione e di temperatura:Il sistema di controllo monitora in tempo reale le condizioni di pressione e temperatura nel ciclo di refrigerazione attraverso il sensore di pressione e il sensore di temperatura.
- Algoritmo di controllo:Sulla base del segnale di feedback dal sensore,il sistema di controllo utilizza un algoritmo di controllo specifico per regolare l'uscita dell'inverter per ottenere un controllo preciso della temperatura e un effetto di refrigerazione ottimizzato.
3Sistema di termostato:
- Impostazione della temperatura e feedback:Gli utenti possono impostare il valore di temperatura costante desiderato tramite il pannello di controllo o il telecomando.Il sistema di controllo monitora la temperatura dell'acqua di raffreddamento in tempo reale attraverso un sensore di temperatura e confronta il segnale di feedback con la temperatura impostata.
- Attuatore di controllo:Secondo la differenza di temperatura,il sistema di controllo regola il flusso di acqua di raffreddamento controllando l'attuatore (come una valvola solenoide) per mantenere la temperatura dell'acqua di raffreddamento stabile vicino al valore impostato.
- Ciclo di feedback:Il sistema di controllo mantiene costante la temperatura dell'acqua di raffreddamento regolando continuamente l'apertura dell'attuatore per ottenere una regolazione costante della temperatura.
Il funzionamento completo del sistema di ciclo di refrigerazione, del sistema di controllo e del sistema di regolazione della temperatura costanteil frigorifero a temperatura costante a frequenza variabile può fornire un controllo preciso della temperatura in base alle esigenze reali, ottenendo al contempo un funzionamento di refrigerazione ad alta efficienza;.
| 1 Compressore | 5 Evaporatore | 9 Sensore di temperatura | 13 Valvola di bypass |
| 2 Condensatore | 6 Valvola a sfera | 10 Serbatoio dell'acqua | 14 Controller a bassa tensione |
| 3 Asciugatrice di filtri | 7 Interruttore antigelo | 11 Misuratore di pressione della pompa dell'acqua | 15 Controller ad alta tensione |
| 4 Valvola di espansione | 8 Scambio fluttuante | 12 Pompa dell'acqua |
16 Valvola di sollevamento della pressione |
Parametri tecnici:
| Modello | JLSF-1HP | JLSF-2HP | JLSF-3HP | JLSF-4HP | JLSF-5HP | JLSF-6HP | JLSF-8HP | JLSF-10HP | ||
| capacità di raffreddamento | KW/h | 3.1 | 6.2 | 9.3 | 12.4 | 15.5 | 18.6 | 24.8 | 31 | |
| Kcal/h | 2,700 | 5,400 | 8,100 | 10,800 | 13,500 | 16,200 | 21,600 | 27,000 | ||
| Intervallo di temperatura | 5°C-35°C ((Sotto 0°C può essere personalizzato) | |||||||||
| Fornitore di alimentazione | 1PH-220V 50HZ/60HZ 3PH-380V/415V 50HZ/60HZ | |||||||||
| Potenza totale | KW | 1.21 | 2.03 | 2.84 | 3.7 | 4.5 | 5.7 | 7.33 | 8.83 | |
| Compressore | Tipo | Tipo di rotolo o di pistone ermetico | ||||||||
| Potenza | KW | 0.75 | 1.50 | 2.25 | 3.00 | 3.75 | 4.50 | 6.00 | 7.50 | |
| Pompa di circolazione | Potenza | KW | 0.375 | 0.375 | 0.375 | 0.375 | 0.75 | 0.75 | 0.75 | 1.5 |
| Testa | m | 22 | 22 | 22 | 22 | 23 | 23 | 23 | 21.5 | |
| Agente frigorifero | Tipo | R22/R407c/R134a/R410a | ||||||||
| Metodo di controllo | Valvola di espansione per rilevamento della pressione esterna | |||||||||
| volume di riempimento | Kg | 0.50 | 1.00 | 1.50 | 2.00 | 2.50 | 3.00 | 4.00 | 5.00 | |
| Evaporatore | Flusso | m3/h | 0.82 | 0.98 | 1.45 | 1.88 | 2.42 | 2.92 | 3.75 | 4.85 |
| capacità idrica | m3 | 0.028 | 0.04 | 0.05 | 0.05 | 0.065 | 0.065 | 0.13 | 0.18 | |
| Diametro | centimetro | 1/2" | 3/4" | 1" | 1-1/2" | 1-1/2" | ||||
| Condensatore | Tipo | Sette di ottone efficienti a pinna di alluminio ondulato | ||||||||
| Ventilatore | Tipo | Flusso assiale | ||||||||
| volume dell'aria | m3/h | 1000 | 2000 | 3000 | 4000 | 5000 | 6000 | 8000 | 10000 | |
| Dispositivo di protezione | Interruttore ad alta e bassa pressione, protezione antigelo, spina/valvola di sicurezza fusibile, dispositivo di protezione contro il sovraccarico, protettore contro il surriscaldamento della bobina, interruttore automatico di protezione della temperatura, ecc. | |||||||||
| Dimensioni della macchina | L | mm | 680 | 800 | 1040 | 1140 | 1140 | 1200 | 1400 | 1400 |
| W | mm | 420 | 480 | 555 | 620 | 620 | 650 | 725 | 725 | |
| H | mm | 720 | 850 | 1060 | 1200 | 1200 | 1160 | 1450 | 1450 | |
| Peso unitario | Kg | 60 | 90 | 130 | 140 | 170 | 210 | 270 | 350 | |
| Modello | JLSF-12HP | JLSF-15HP | JLSF-20HP | JLSF-25HP | JLSF-30HP | JLSF-40HP | JLSF-50HP | JLSF-60HP | ||
| capacità di raffreddamento | KW/h | 37.2 | 46.5 | 65 | 77.5 | 93 | 124 | 155 | 186 | |
| Kcal/h | 29,059 | 37,965 | 50,805 | 61,683 | 74,992 | 97,675 | 116,521 | 156,249 | ||
| Intervallo di temperatura | 5°C-35°C ((Sotto 0°C può essere personalizzato) | |||||||||
| Fornitore di alimentazione | 1N-220V 50HZ/60HZ 3N-380V/415V 50HZ/60HZ | |||||||||
| Potenza totale | KW | 11.4 | 13.62 | 19.8 | 22.75 | 28.3 | 39.2 | 46.75 | 56.1 | |
| Compressore | Tipo | Tipo di rotolo o di pistone ermetico | ||||||||
| Potenza | KW | 9 | 11.25 | 15 | 18.75 | 22.5 | 30 | 37.5 | 45 | |
| Pompa di circolazione | Potenza | KW | 1.5 | 1.5 | 2.2 | 2.2 | 4 | 4 | 4 | 5.5 |
| Testa | m | 21.5 | 21.5 | 22 | 22 | 25 | 25 | 25 | 26 | |
| Agente frigorifero | Tipo | R22/R407c/R134a/R410a | ||||||||
| Metodo di controllo | Valvola di espansione per rilevamento della pressione esterna | |||||||||
| volume di riempimento | Kg | 7.2 | 9.1 | 12.2 | 15.3 | 18.6 | 24.5 | 30.6 | 36.8 | |
| Evaporatore | Flusso | m3/h | 5.81 | 7.6 | 10.16 | 12.34 | 15.2 | 19.53 | 23.3 | 30.52 |
| capacità idrica | m3/h | 0.18 | 0.21 | 0.28 | 0.32 | 0.32 | 0.61 | 0.66 | 0.72 | |
| Diametro | centimetro | 1.5" | 2" | 2.5" | 3" | |||||
| Condensatore | Tipo | Sette di ottone efficienti a pinna di alluminio ondulato | ||||||||
| Ventilatore | Tipo | Flusso assiale | ||||||||
| volume dell'aria | m3/h | 12000 | 15000 | 20000 | 25000 | 30000 | 40000 | 50000 | 60000 | |
| Dispositivo di protezione | Interruttore ad alta e bassa pressione, protezione antigelo, spina/valvola di sicurezza fusibile, dispositivo di protezione contro il sovraccarico, protettore contro il surriscaldamento della bobina, interruttore automatico di protezione della temperatura, ecc. | |||||||||
| Dimensioni della macchina | L | mm | 1400 | 1750 | 2000 | 2000 | 2200 | 2000 | 2000 | 2400 |
| W | mm | 725 | 750 | 900 | 900 | 900 | 1800 | 1800 | 1800 | |
| H | mm | 1450 | 1500 | 1770 | 1770 | 1770 | 2200 | 2300 | 2300 | |
| Peso unitario | Kg | 370 | 480 | 590 | 590 | 880 | 1000 | 1280 | 1420 | |
Industria delle applicazioni:
I refrigeratori a temperatura costante a conversione di frequenza sono adatti a molti settori e campi di applicazione, tra cui, a titolo esemplificativo, i seguenti aspetti:
1Industria manifatturiera:I refrigeratori a temperatura costante a conversione di frequenza possono essere utilizzati in vari processi nell'industria manifatturiera, come la lavorazione della plastica, lo stampaggio a iniezione, la lavorazione della gomma, la lavorazione dei metalli,lavorazione del vetro, ecc. Possono fornire acqua fredda stabile a temperatura costante per questi processi per garantire la qualità del prodotto e l'efficienza della produzione.
2Industria chimica:Nei processi chimici, alcune reazioni richiedono un rigoroso controllo della temperatura.I refrigeratori a temperatura costante a conversione di frequenza possono fornire il controllo preciso della temperatura necessario per soddisfare i requisiti delle reazioni chimiche.
3Industria farmaceutica:Nel processo di fabbricazione dei prodotti farmaceutici e dei dispositivi medici è necessario un controllo preciso della temperatura per garantire la qualità e la sicurezza dei prodotti.I refrigeratori a temperatura costante a frequenza variabile possono fornire acqua fredda a temperatura costante precisa per applicazioni come la produzione farmaceutica, raffreddamento di attrezzature di laboratorio e mediche.
4Industria dei semiconduttori:Nel processo di fabbricazione dei semiconduttori, è necessario un controllo preciso della temperatura delle attrezzature e dei materiali per garantire la qualità e le prestazioni del prodotto.Il frigorifero a temperatura costante a frequenza variabile può fornire acqua di raffreddamento stabile per il raffreddamento e il controllo della temperatura delle apparecchiature a semiconduttore.
5Industria alimentare e delle bevande:Durante la lavorazione degli alimenti e delle bevande è necessario un controllo della temperatura per garantire la qualità del prodotto e la sicurezza alimentare.applicazioni di refrigerazione e conservazione nella trasformazione alimentare.
Oltre alle industrie di cui sopra, i refrigeratori a temperatura costante a frequenza variabile possono essere utilizzati anche nell'aerospaziale, nell'energia, nella metallurgia, nei tessili,elettronica e altri campi per soddisfare le esigenze di diverse industrie per il controllo preciso della temperatura e la refrigerazione ad alta efficienza.
Produzione automobilistica Ingegneria chimica Industria elettronica Industria elettroplatazione
Industria del stampaggio per iniezione Industria farmaceutica Industria dell'imballaggio in plastica Industria tipografica
Upport e servizi:
Il supporto tecnico e il servizio dei frigoriferi comprendono:
1. Assistenza clienti 24 ore su 24
2. Installazione e manutenzione del telecomando
3. Diagnosi e risoluzione dei problemi a distanza
4- telefonico/e-mail - consulenza e orientamento
5. Documentazione e manuali di facile utilizzo
6. Aggiornamenti e aggiornamenti del software
7. Prezzo di costo dei pezzi di ricambio e dei materiali di consumo
Imballaggio e trasporto:
I frigoriferi vengono confezionati e spediti in scatole di legno di compensato standard. Tutti i componenti sono fissati e protetti con una pellicola, e l'unità viene poi posta su un pallet per un facile trasporto.E appiccicate l' etichetta del marchio di spedizione sulla scatola di legno per garantire la corretta consegna.
In che modo il controllo della conversione di frequenza dei refrigeratori a temperatura costante a frequenza variabile migliora l'efficienza energetica e risparmia energia?
Il controllo della conversione di frequenza può migliorare significativamente l'efficienza energetica e il risparmio energetico nei refrigeratori a temperatura costante a frequenza variabile, principalmente attraverso i seguenti aspetti:
1. Corrispondenza di carico:I refrigeratori tradizionali utilizzano generalmente compressori a velocità fissa che non possono essere regolati in base alle esigenze di carico, con conseguente bassa efficienza operativa a carico parziale.Il frigorifero a temperatura costante a frequenza variabile utilizza la tecnologia a frequenza variabile, che può regolare la velocità del compressore in base alla domanda di carico effettivo per corrispondere alle variazioni di carico.riduzione del consumo energetico.
2. Operazione a carico parziale:Il frigorifero a temperatura costante a frequenza variabile può regolare la capacità di raffreddamento in base alle esigenze reali per bilanciarla con la domanda di carico.il sistema può funzionare a una capacità di raffreddamento inferiore per ridurre il consumo energeticoAl contrario, i refrigeratori tradizionali a velocità fissa continuano a funzionare a potenza nominale in condizioni di basso carico, con conseguente spreco di energia.
3. Frequenti partenze e fermate:I refrigeratori tradizionali hanno una corrente di avvio elevata quando vengono avviati.ma i refrigeratori a temperatura costante a frequenza variabile possono evitare frequenti avvio e arresto perché possono regolare lo stato di funzionamento in base alle esigenze reali. riducendo il numero di partenze e di fermate, si riduce il consumo di energia e l'usura meccanica dell'apparecchiatura e si migliora l'efficienza energetica.
4Controllo intelligente del consumo di energia:Il refrigeratore a temperatura costante a frequenza variabile monitora in tempo reale la domanda di carico e lo stato di funzionamento attraverso il sistema di controllo, regola la capacità di raffreddamento in base alle esigenze reali,e raggiunge un controllo intelligente del consumo di energiaUtilizzando algoritmi di controllo avanzati e sensori precisi, può ottimizzare e regolare in base alle condizioni reali e migliorare l'efficienza energetica del sistema.
5Progettazione di trasferimenti di calore efficienti:I refrigeratori a temperatura costante a frequenza variabile utilizzano generalmente scambiatori di calore efficienti nella progettazione dei componenti di trasferimento di calore per migliorare l'efficienza del trasferimento di calore e gli effetti di scambio di calore.Ciò può ridurre il consumo di energia e migliorare l'efficienza del raffreddamento.
In sintesi,Il controllo a frequenza variabile consente ai refrigeratori a temperatura costante a frequenza variabile di ottenere vantaggi di efficienza energetica e risparmio energetico nel funzionamento effettivo attraverso l'adeguamento del carico, funzionamento a carico parziale, riduzione delle frequenti partenze e fermate e controllo intelligente del consumo energetico.
