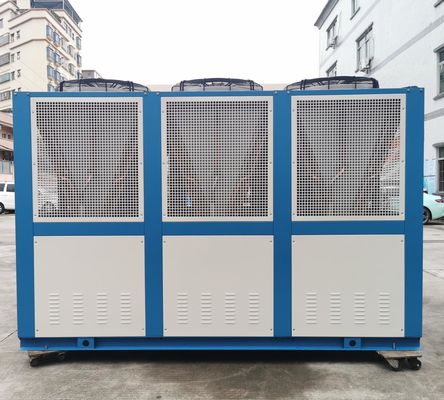

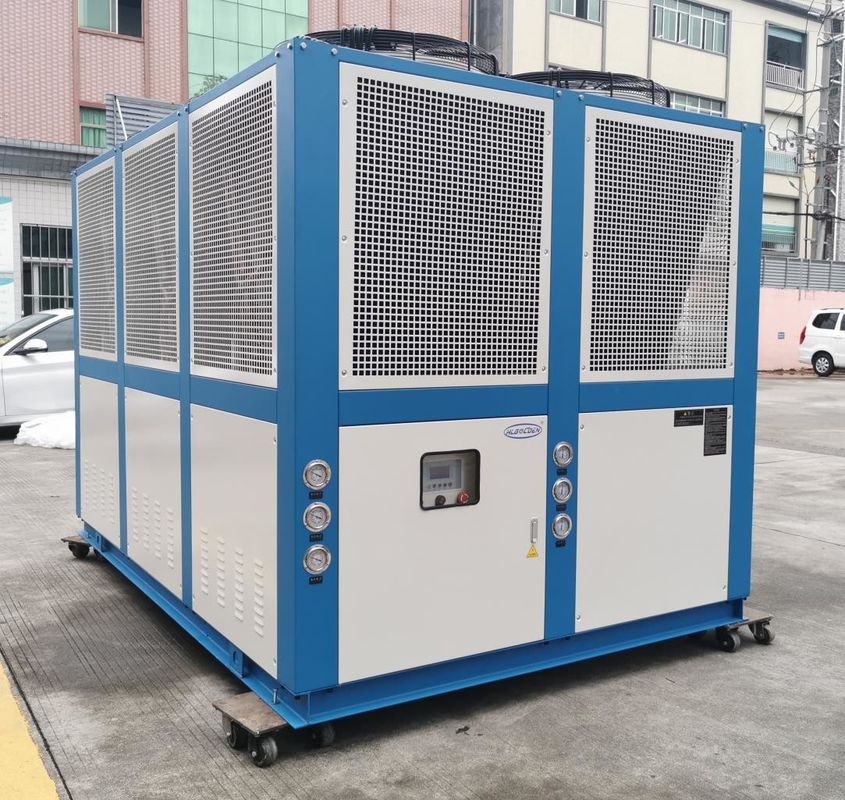

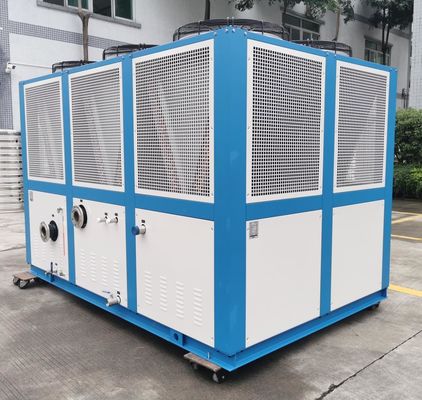

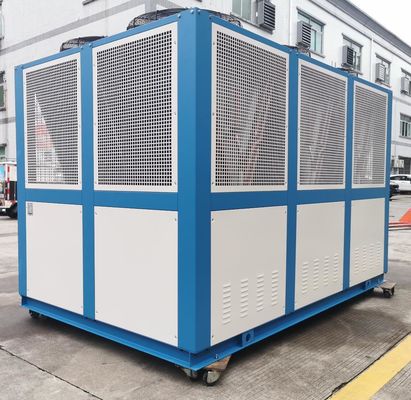

JLSF-75D Chiller a vite industriali raffreddati ad aria con controllo microcomputer
Dettagli:
| Luogo di origine: | Dongguan Cina |
| Marca: | JIALIS |
| Certificazione: | CE/ISO9001 |
| Numero di modello: | JLSF-75D |
Termini di pagamento e spedizione:
| Quantità di ordine minimo: | 1 set |
|---|---|
| Prezzo: | Discuss |
| Imballaggi particolari: | Scatola in legno compensato |
| Tempi di consegna: | 20 giorni |
| Termini di pagamento: | T/T |
| Capacità di alimentazione: | 50 unità al mese |
|
Informazioni dettagliate |
|||
| Nome del prodotto: | Chiller Scroll raffreddato ad aria | Temperatura ambiente: | 5-35℃ |
|---|---|---|---|
| Potenza del motore del compressore: | 37-250 kW | quantità del compressore: | 3 |
| Condensatore: | scambiatore di calore del tubo alettato | Sistema di controllo: | Controllo microcomputer |
| capacità di raffreddamento: | 150-1000 kW | Metodo di raffreddamento: | Aria raffreddata |
| Evaporatore: | Conchiglia e tubo/scambiatore di calore a piastra | Livello di rumore: | ≤75dB (A) |
| Agente frigorifero: | R22/R407c/R410a | ||
| Evidenziare: | Refrigeratore industriale a vite raffreddato ad aria,Caldaia a vite raffreddata ad aria per microcomputer |
||
Descrizione di prodotto
JLSF-75D Chiller ad acqua raffreddata ad aria,Danfoss Scroll Compressor prestazioni stabili
Descrizione del prodotto:
Il raffreddatore a rotolo raffreddato ad aria è un raffreddatore che utilizza un compressore a rotolo e dissipa il calore raffreddato ad aria.Utilizza un compressore a rotolo per comprimere il refrigerante a bassa temperatura in gas ad alta temperatura e ad alta pressione, e quindi dissipa il calore nell'ambiente circostante attraverso un radiatore raffreddato ad aria per ottenere un effetto di raffreddamento.
I compressori scroll sono un tipo di compressore ad alta efficienza e basso rumore.Utilizza un'azione di rotazione a forma di vortice per comprimere e scaricare rapidamente il refrigerante, che fornisce un approvvigionamento di refrigerante ad alta pressione e ad alto flusso.
Un radiatore raffreddato ad aria è un dispositivo di raffreddamento che utilizza il vento naturale o ventilatori per trasferire calore nell'ambiente circostante.Si prende il calore dal frigorifero e abbassa la temperatura attraverso aria soffiando contro il dissipatore di calore e convezione trasferimento di calore.
Caratteristiche di produzione:
I principali vantaggi dei refrigeratori a rotolo raffreddati ad aria sono i seguenti:
1. Alta efficienza e risparmio energetico:Adotta un compressore a rotolo, che ha un'elevata efficienza di compressione e può fornire una maggiore capacità e efficienza di refrigerazione.il metodo di dissipazione del calore raffreddato ad aria evita le pompe d'acqua e le torri di raffreddamento dei sistemi tradizionali di raffreddamento ad acqua, riducendo il consumo energetico e i costi di manutenzione.
2- flessibilità e comodità:Dato che non è necessario collegare la fonte di acqua di raffreddamento, il refrigeratore a rotolo raffreddato ad aria non è limitato dal condotto dell'acqua di raffreddamento e l'installazione e il debug sono relativamente semplici.E'adatto per vari luoghi, che si tratti di laboratori di produzione industriale o di uffici commerciali.
3Affidabilità e stabilità:Il compressore a rotoli ha una struttura semplice, che riduce l'usura e il tasso di guasto delle parti meccaniche e migliora l'affidabilità del sistema.il radiatore raffreddato ad aria non dipende da fonti esterne di acqua di raffreddamento, evitando perdite e problemi di qualità dell'acqua che possono verificarsi nel sistema di raffreddamento dell'acqua.
4Risparmio di spazio:Poiché non sono necessari serbatoi di acqua di raffreddamento e torri di raffreddamento, i refrigeratori a rotolo raffreddati ad aria possono risparmiare spazio di installazione e sono particolarmente adatti per luoghi con spazio limitato.
Va notato che i refrigeratori a rotolo raffreddati ad aria possono avere un leggero svantaggio nella dissipazione del calore rispetto ai sistemi raffreddati ad acqua,specialmente in condizioni di elevate temperature ambientali o di funzionamento a carico elevatoPertanto, quando si sceglie un frigorifero, è necessario fare considerazioni complete basate su specifiche esigenze di applicazione e condizioni ambientali.
Principio di funzionamento:
Il principio di funzionamento del refrigeratore a rotolo raffreddato ad aria è il seguente:
1Processo di compressione:In primo luogo, il compressore a rotoli inizia a funzionare. Il rotore a vortice all'interno di esso attira il refrigerante a bassa temperatura nella camera di compressione attraverso un movimento auto-rotante.Il movimento di rotazione del rotore vortice fa comprimere il refrigerante e aumentare la sua temperatura e pressione.
2Processo di condensazione:Il refrigerante ad alta temperatura e ad alta pressione viene scaricato dal compressore a rotolo ed entra nel radiatore (condensatore) raffreddato ad aria.il refrigerante passa attraverso il dissipatore di calore e trasferisce il calore all'ambiente circostante attraverso il soffio del ventilatore e il trasferimento di calore per convezione, causando il raffreddamento e la condensazione del refrigerante in liquido.
3Processo di espansione:Il liquido refrigerante condensato entra nella valvola di espansione (dispositivo di accelerazione), che controlla il flusso e la pressione del refrigerante.la pressione e la temperatura del refrigerante sono ridotte, che si prepara ad entrare nell'evaporatore.
4Processo di evaporazione:Il refrigerante entra nell'evaporatore e scorre nel tubo dell'evaporatore all'interno dell'evaporatore.causando il cambiamento del refrigerante da stato liquido a stato vaporeQuesto processo assorbe il calore dell'ambiente circostante, ottenendo così un effetto di raffreddamento.
5Processo di ciclo:Il refrigerante viene scaricato dall'evaporatore sotto forma di vapore e risucchiato nel compressore a rotolo.espansione ed evaporazione, il refrigerante circola continuamente per ottenere un effetto di raffreddamento continuo.
Attraverso l'effetto di compressione del compressore a rotolo e l'effetto di dissipazione del calore del radiatore raffreddato ad aria,il raffreddatore a rotolo raffreddato ad aria può allontanare il calore dall'oggetto o dal sistema da raffreddare, e fornire l'acqua raffreddata all'apparecchiatura o all'apparecchiatura che deve essere raffreddata.L'intero sistema opera continuamente attraverso il processo di ciclo sopra menzionato per mantenere un effetto di raffreddamento stabile.
Parametri tecnici:
| Modello | JLSF-30A | JLSF-40A | JLSF-50A | JLSF-60A | JLSF-70A | JLSF-80A | JLSF-90A | JLSF-100A | JLSF-110A | ||
| capacità di raffreddamento | KW/h | 94.8 | 126.4 | 158.0 | 189.6 | 221.2 | 252.8 | 284.4 | 316.0 | 347.6 | |
| Kcal/h | 84,000 | 112,000 | 140,000 | 168,000 | 196,000 | 224,000 | 252,000 | 280,000 | 308,000 | ||
| Intervallo di temperatura | 5°C~35°C ((Sotto 0°C può essere personalizzato) | ||||||||||
| Fornitore di alimentazione | 3N-380V/415V 50Hz/60Hz | ||||||||||
| Potenza totale | KW | 24.8 | 33.7 | 41.5 | 45.2 | 57.4 | 62 | 69 | 72.5 | 83.6 | |
| Corrente di corrente | A | 41 | 56.5 | 69.6 | 75.9 | 96.5 | 86.7 | 116.2 | 122 | 111.3 | |
| Acqua refrigerata | m3/h | 15 | 19.6 | 24.2 | 29 | 35 | 40 | 45 | 50.2 | 53.8 | |
| compressore | tipo | Tipo di vite semihermetiche | |||||||||
| Metodo di avvio | Y-△ | ||||||||||
| adeguamento della capacità | 0,25,50,75,100 | ||||||||||
| potenza di ingresso | KW | 23.3 | 30.7 | 38.5 | 42.2 | 51.4 | 56 | 63 | 66.3 | 73 | |
| Olio congelato | tipo | HBR-A01 | |||||||||
| volume di riempimento | L | 7 | 7 | 8 | 12 | 16 | 16 | 16 | 16 | 18 | |
| refrigerante | tipo | R-22/R407C | |||||||||
| metodo di controllo | Valvola di espansione per rilevamento della temperatura e della pressione esterna | ||||||||||
| Evaporatore | volume di riempimento | Peso totale | 16 | 22 | 27 | 32 | 36 | 42 | 46 | 52 | 56 |
| tipo | conchiglia e tubo | ||||||||||
| condensatore | Diametro | mm | DN65 | DN80 | DN80 | DN80 | DN80 | DN100 | DN100 | DN100 | DN125 |
| tipo | Tipo di pinna in alluminio a manica di rame ad alta efficienza + ventilatore del rotore esterno a basso rumore | ||||||||||
| Volume dell'aria di raffreddamento | m3/h | 28000 | 36000 | 45000 | 5500 | 63000 | 74000 | 83000 | 92000 | 102000 | |
| dispositivo di protezione | Interruttore ad alta e bassa tensione, protezione antifreeze, tappo solubile, valvola di sicurezza, dispositivo di protezione contro il sovraccarico, protettore da surriscaldamento della bobina, interruttore automatico di protezione della temperatura, ecc. | ||||||||||
| Dimensioni | L | mm | 2200 | 2300 | 2500 | 2800 | 2800 | 2910 | 3100 | 3150 | 3150 |
| W | mm | 1100 | 1100 | 1200 | 1200 | 1800 | 2050 | 2050 | 2050 | 2050 | |
| H | mm | 1820 | 2030 | 2030 | 2030 | 2100 | 2100 | 2100 | 2100 | 2100 | |
| peso | Peso totale | 920 | 1120 | 1350 | 1560 | 1780 | 1920 | 2230 | 2450 | 2720 | |
| Modello | JLSF-120D | JLSF-130A | JLSF-150A | JLSF-160D | JLSF-180D | JLSF-200D | JLSF-240D | JLSF-260D | JLSF-300D | ||
| capacità di raffreddamento | KW/h | 379.2 | 410.8 | 474.0 | 505.6 | 568.8 | 632.0 | 758.4 | 821.6 | 948.0 | |
| Kcal/h | 336,000 | 364,000 | 420,000 | 448,000 | 504,000 | 560,000 | 672,000 | 728,000 | 840,000 | ||
| Intervallo di temperatura | 5°C~35°C ((Sotto 0°C può essere personalizzato) | ||||||||||
| Fornitore di alimentazione | 3N-380V/415V 50Hz/60Hz | ||||||||||
| Potenza totale | KW | 149 | 169 | 195.1 | 204.8 | 240 | 247.5 | 282 | 309.4 | 364.5 | |
| Corrente di corrente | A | 88.6 | 100.5 | 114.8 | 120.5 | 141.6 | 145.6 | 165.5 | 182 | 214.4 | |
| Acqua refrigerata | m3/h | 59 | 65 | 74 | 79 | 90 | 101 | 119 | 130 | 152 | |
| compressore | tipo | Tipo di vite semihermetiche | |||||||||
| Metodo di avvio | Y-△ | ||||||||||
| adeguamento della capacità | 0,25,50,75,100 | ||||||||||
| potenza di ingresso | KW | 79.6 | 88.5 | 102.8 | 108.5 | 126.6 | 130.6 | 150.5 | 167 | 199.4 | |
| Olio congelato | tipo | HBR-A01 | |||||||||
| volume di riempimento | L | 18 | 18 | 23 | 24 | 24 | 28 | 32 | 32 | 36 | |
| refrigerante | tipo | R-22/R407C | |||||||||
| metodo di controllo | Valvola di espansione per rilevamento della temperatura e della pressione esterna | ||||||||||
| Evaporatore | volume di riempimento | Peso totale | 62 | 66 | 75 | 80 | 92 | 103 | 121 | 126 | 150 |
| tipo | conchiglia e tubo | ||||||||||
| condensatore | Diametro | mm | DN1250 | DN 150 | DN200 | ||||||
| tipo | Tipo di pinna in alluminio a manica di rame ad alta efficienza + ventilatore del rotore esterno a basso rumore | ||||||||||
| Volume dell'aria di raffreddamento | m3/h | 112000 | 122000 | 141000 | 150000 | 169000 | 189000 | 223000 | 245000 | 285000 | |
| dispositivo di protezione | Interruttore ad alta e bassa tensione, protezione antifreeze, tappo solubile, valvola di sicurezza, dispositivo di protezione contro il sovraccarico, protettore da surriscaldamento della bobina, interruttore automatico di protezione della temperatura, ecc. | ||||||||||
| Dimensioni | L | mm | 3500 | 3800 | 4120 | 4250 | 4680 | 4680 | 5230 | 5630 | 6550 |
| W | mm | 2100 | 2100 | 2100 | 2100 | 2100 | 2100 | 2100 | 2100 | 2210 | |
| H | mm | 2120 | 2120 | 2120 | 2120 | 2120 | 2120 | 2120 | 2120 | 2150 | |
| peso | Peso totale | 3050 | 3360 | 3670 | 3550 | 4120 | 4230 | 4650 | 5570 | 7420 | |
Industria delle applicazioni:
I refrigeratori a rotolo raffreddati ad aria sono adatti ai seguenti luoghi:
1Laboratorio di produzione industriale:I frigoriferi a rotoli raffreddati ad aria possono fornire raffreddamento per vari processi di produzione industriale, come il taglio laser, lo stampaggio, lo stampaggio a iniezione di plastica, l'assemblaggio elettronico, ecc.Sono adatti a ambienti di produzione industriale che richiedono grandi quantità di capacità di raffreddamento e prestazioni stabili.
2- uffici commerciali:I frigoriferi a rotolo raffreddati ad aria possono fornire fonti di acqua di raffreddamento per i sistemi centrali di condizionamento dell'aria negli edifici commerciali.Ospedali e scuole per fornire una capacità di raffreddamento efficiente per i grandi sistemi di condizionamento dell'aria.
3- stanze di apparecchiature elettroniche e di comunicazione:Il funzionamento delle apparecchiature elettroniche e delle apparecchiature di comunicazione genera una grande quantità di calore e richiede un raffreddamento per mantenere il normale funzionamento delle apparecchiature.I frigoriferi a rotolo raffreddati ad aria possono fornire effetti di raffreddamento affidabili per le stanze di apparecchiature elettroniche e di comunicazione, garantendo la stabilità e l'affidabilità delle apparecchiature.
4- Stadi e teatri:Gli stadi e i teatri di grandi dimensioni richiedono generalmente una forte capacità di raffreddamento per soddisfare i requisiti di comfort dei luoghi affollati.I frigoriferi a rotolo raffreddati ad aria possono fornire un'efficiente climatizzazione e refrigerazione in questi luoghi per garantire il comfort del pubblico e degli attori.
5- attrezzature e sottostazioni elettriche:Le apparecchiature elettriche e le sottostazioni generano una grande quantità di calore durante il funzionamento e richiedono un raffreddamento per mantenere il normale funzionamento delle apparecchiature.I frigoriferi a rotolo raffreddati ad aria possono fornire un raffreddamento affidabile alle apparecchiature elettriche e alle sottostazioni, garantendo la stabilità e l'affidabilità delle apparecchiature.
È necessario selezionare il refrigeratore a rotolo raffreddato ad aria appropriato in base alle esigenze specifiche dell'applicazione e alle condizioni ambientali.Il modello e le dimensioni migliori possono essere determinati in base alle esigenze di raffreddamento e alla capacità del sistema, garantendo che il frigorifero possa soddisfare i requisiti di raffreddamento del sito.
Produzione automobilistica Ingegneria chimica Industria elettronica Industria elettroplatazione
Industria del stampaggio per iniezione Industria farmaceutica Industria dell'imballaggio in plastica Industria tipografica
Upport e servizi:
Il supporto tecnico e il servizio dei frigoriferi comprendono:
1. Assistenza clienti 24 ore su 24
2. Installazione e manutenzione del telecomando
3. Diagnosi e risoluzione dei problemi a distanza
4- telefonico/e-mail - consulenza e orientamento
5. Documentazione e manuali di facile utilizzo
6. Aggiornamenti e aggiornamenti del software
7. Prezzo di costo dei pezzi di ricambio e dei materiali di consumo
Imballaggio e trasporto:
I frigoriferi vengono confezionati e spediti in scatole di legno di compensato standard. Tutti i componenti sono fissati e protetti con una pellicola, e l'unità viene poi posta su un pallet per un facile trasporto.E appiccicate l' etichetta del marchio di spedizione sulla scatola di legno per garantire la corretta consegna.
Quali sono i diversi modi di configurare il frigorifero della macchina per la conservazione?
Nella macchina per la conservazione, la configurazione del frigorifero può variare a seconda delle esigenze specifiche e delle caratteristiche dell'apparecchiatura meccanica.Di seguito sono riportati alcuni metodi di configurazione comuni:
1. raffreddamento diretto:Nella configurazione di raffreddamento diretto, il refrigeratore trasferisce direttamente l'acqua di raffreddamento alle parti o ai prodotti da raffreddare attraverso il refrigeratore o i tubi di raffreddamento.Questa configurazione è adatta a situazioni in cui è necessario un raffreddamento rapido, come il raffreddamento diretto di serbatoi, acqua in bottiglia o altri prodotti.
2. raffreddamento indiretto:nella configurazione di raffreddamento indiretto, il raffreddatore passa l'acqua di raffreddamento a uno scambiatore di calore intermedio o a un raffreddatore attraverso il sistema di circolazione di raffreddamento,e quindi trasferisce il mezzo di raffreddamento alle parti che devono essere raffreddate nella macchina o nel prodotto da conservareCiò consente di ottenere un migliore controllo e regolazione della temperatura di raffreddamento, che è adatta per situazioni con requisiti di temperatura più rigorosi.
3Torre di raffreddamento:Una torre di raffreddamento è un'altra configurazione di raffreddamento comune. In questa configurazione, il refrigeratore trasferisce il calore all'aria nell'atmosfera attraverso la torre di raffreddamento per ottenere l'effetto di raffreddamento.Le torri di raffreddamento sono spesso utilizzate per gestire grandi quantità di calore, come nelle linee di conservazione ad alta velocità, dove le torri di raffreddamento possono fornire una capacità di raffreddamento aggiuntiva per mantenere in funzione le apparecchiature.
4. Combinazione di più frigoriferi:Per le linee di produzione di conserve su larga scala o le situazioni che richiedono una maggiore capacità di raffreddamento, possono essere combinati più refrigeratori.I sistemi di raffreddamento multipli possono essere configurati in parallelo o in serie per fornire una maggiore capacità di raffreddamento e una maggiore flessibilitàQuesto metodo di configurazione può essere ampliato e regolato in base alle esigenze reali per soddisfare le diverse esigenze di produzione.
Va notato che il metodo specifico di configurazione del frigorifero deve essere valutato e selezionato in funzione del tipo di macchinari di conservazione, dei requisiti di processo e delle esigenze di raffreddamento.Quando si configura un frigorifero, si raccomanda di avere una discussione approfondita con il fabbricante dell'apparecchiatura o con un ingegnere professionista per garantire il miglior effetto di raffreddamento e le prestazioni del sistema.
