JLSF-100D frigorifero a vite raffreddato ad aria con installazione integrata
Dettagli:
| Luogo di origine: | Dongguan Cina |
| Marca: | JIALIS |
| Certificazione: | CE/ISO9001 |
| Numero di modello: | JLSF-100D |
Termini di pagamento e spedizione:
| Quantità di ordine minimo: | 1 set |
|---|---|
| Prezzo: | Discuss |
| Imballaggi particolari: | Scatola in legno compensato |
| Tempi di consegna: | 20 giorni |
| Termini di pagamento: | T/T |
| Capacità di alimentazione: | 50 unità al mese |
|
Informazioni dettagliate |
|||
| Nome del prodotto: | Frigoriferi integrati a vite raffreddati ad aria | Compressore: | Compressore a vite/Hanbell |
|---|---|---|---|
| Sistema di controllo: | PLC/Siemens | Controller: | Microprocessore/Siemens |
| Temperatura ambiente: | 5-35℃ | capacità di raffreddamento: | 100-1000 kW |
| Modalità di avvio: | Y-△/Avvio graduale | Tipo di compressore: | Compressore a vite |
| Evaporatore: | Shell e tubo | Condensatore: | Tubo a pinne |
| Agente frigorifero: | R22/R407C/R134A | Applicazione: | Industria |
| Protezione: | Alta/Bassa Pressione/Fase/Sovraccarico/Antigelo | Controllo del refrigerante: | Valvola elettronica di espansione |
| Garanzia: | 1 anno | ||
| Evidenziare: | Frigorifero a vite integrato raffreddato ad aria,Caldaia a vite intelligente raffreddata ad aria |
||
Descrizione di prodotto

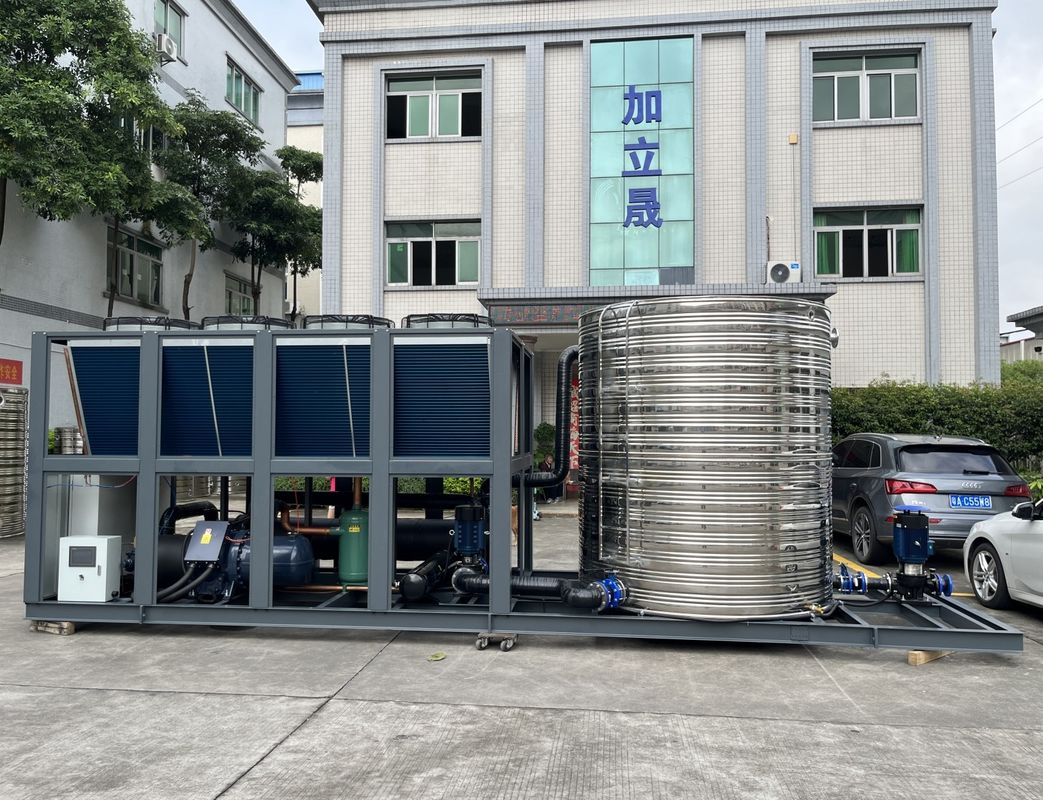

JLSF-100D Chiller a vite raffreddato ad aria, installazione integrata, attrezzature intelligenti
Descrizione del prodotto:
Il frigorifero integrato a vite raffreddato ad aria è un apparecchio di raffreddamento che integra un compressore a vite e un frigorifero.Utilizza un compressore a vite come dispositivo di compressione principale per fornire acqua fredda o liquido di raffreddamento comprimendo e raffreddando il refrigeranteRispetto ai refrigeratori tradizionali, i refrigeratori integrati a vite raffreddati ad aria non richiedono una torre di raffreddamento o una fonte di acqua di raffreddamento aggiuntiva.ma dissipare il calore all'aria circostante attraverso un sistema di raffreddamento ventilatore.
Questo tipo di frigorifero presenta diversi vantaggi: in primo luogo, è relativamente semplice da installare e da mantenere in quanto non richiede ulteriori torri di raffreddamento e sistemi idrici.poiché non è collegato a una fonte di acqua esterna, hanno una maggiore flessibilità e mobilità e possono essere utilizzati in ambienti diversi.i frigoriferi integrati a vite raffreddati ad aria hanno generalmente un'impronta più ridotta e sono adatti a locali con spazio di installazione limitato;.
Tuttavia, l'efficienza di raffreddamento dei refrigeratori a vite integrati raffreddati ad aria può essere leggermente inferiore rispetto ai refrigeratori tradizionali.la loro efficacia di raffreddamento può essere influenzata dalla temperatura ambiente e dall'umiditàIn ambienti con alte temperature e umidità, possono richiedere ventilatori più grandi e una potenza maggiore per mantenerli funzionanti correttamente.
In generale, il frigorifero integrato a vite raffreddato ad aria è un'apparecchiatura di raffreddamento facile da installare e utilizzare ed è adatta a alcuni ambienti di applicazione specifici.occorre tener conto delle esigenze specifiche e delle condizioni ambientali, è necessaria una consultazione approfondita con il fornitore per selezionare il modello di frigorifero più adatto.
Caratteristiche di produzione:
Il frigorifero integrato a vite raffreddato ad aria ha le seguenti caratteristiche:
1Progettazione integrata:Il refrigeratore integrato a vite raffreddato ad aria integra il compressore a vite e il refrigeratore in un unico dispositivo, riducendo la complessità dell'installazione e del collegamento.Questo design integrato rende il frigorifero più compatto e adatto per ambienti con spazio limitato.
2. Sistema di raffreddamento autonomo:A differenza dei refrigeratori tradizionali che richiedono torri di raffreddamento aggiuntive o fonti di acqua di raffreddamento, i refrigeratori integrati a vite raffreddati ad aria hanno un sistema di raffreddamento autonomo.Utilizza un sistema di raffreddamento del ventilatore integrato per ottenere il raffreddamento dissipando il calore nell'aria circostanteCiò elimina la dipendenza da fonti di acqua di raffreddamento esterne, aumentando la flessibilità e la mobilità.
3. Adatto per luoghi senza fonte di acqua di raffreddamento:Poiché non è necessaria alcuna fonte di acqua di raffreddamento aggiuntiva, il frigorifero integrato a vite raffreddato ad aria è particolarmente adatto per luoghi in cui l'acqua di raffreddamento non può essere fornita.alcune aree industriali o edifici potrebbero non avere una fonte di acqua di raffreddamento disponibile, e questo frigorifero può fornire raffreddamento in questi ambienti.
4- Manutenzione semplificata:Grazie alla progettazione integrata e al sistema di raffreddamento autonomo, la manutenzione del frigorifero integrato a vite raffreddato ad aria è relativamente semplificata.Non ci sono torri di raffreddamento o sistemi di trattamento dell'acqua da mantenere, riducendo il carico di lavoro e i costi di manutenzione.
5- flessibilità e mobilità:I refrigeratori integrati a vite raffreddati ad aria hanno generalmente un'impronta ridotta e sono adatti all'installazione in luoghi con spazio limitato.poiché non è necessario collegare una fonte di acqua di raffreddamento, possono essere installati in modo più flessibile dove è necessario un raffreddamento.mostre o strutture temporanee in cui è necessario un raffreddamento temporaneo.
6- Risparmio energetico e tutela dell'ambiente:I frigoriferi integrati a vite raffreddati ad aria adottano generalmente tecnologie avanzate di risparmio energetico e sistemi di controllo per migliorare l'efficienza energetica e ridurre il consumo energetico.poiché non è necessaria alcuna fonte di acqua di raffreddamento aggiuntiva, la domanda di risorse idriche è ridotta, contribuendo a proteggere l'ambiente.
Principio di funzionamento:
Il principio di funzionamento del frigorifero a vite raffreddato ad aria è il seguente:
Processo di compressione:Il refrigerante viene compresso in un gas ad alta temperatura e alta pressione nel compressore a vite e poi entra nel condensatore.
Processo di condensazione:Il gas ad alta temperatura e alta pressione viene raffreddato nel condensatore per diventare un liquido ad alta pressione e allo stesso tempo rilascia calore,che si dissipa nell'aria esterna attraverso ventilatori e radiatori.
Processo di espansione:Dopo che il liquido ad alta pressione viene decompresso dalla valvola di espansione, diventa un liquido a bassa temperatura e bassa pressione e poi entra nell'evaporatore.
Processo di evaporazione:Il liquido a bassa temperatura e bassa pressione evapora nell'evaporatore, assorbe il calore nella stanza, raffredda l'acqua di raffreddamento nella stanza, e la fa circolare nella stanza,conseguendo così lo scopo di ridurre la temperatura interna.
Parametri tecnici:
| Modello | JLSF-30D | JLSF-40D | JLSF-50D | JLSF-60D | JLSF-70D | JLSF-80D | JLSF-90D | JLSF-100D | JLSF-110D | ||
| capacità di raffreddamento | KW/h | 94.8 | 126.4 | 158.0 | 189.6 | 221.2 | 252.8 | 284.4 | 316.0 | 347.6 | |
| Kcal/h | 84,000 | 112,000 | 140,000 | 168,000 | 196,000 | 224,000 | 252,000 | 280,000 | 308,000 | ||
| Intervallo di temperatura | 5°C~35°C ((Sotto 0°C può essere personalizzato) | ||||||||||
| Fornitore di alimentazione | 3N-380V/415V 50Hz/60Hz | ||||||||||
| Potenza totale | KW | 24.8 | 33.7 | 41.5 | 45.2 | 57.4 | 62 | 69 | 72.5 | 83.6 | |
| Corrente di corrente | A | 41 | 56.5 | 69.6 | 75.9 | 96.5 | 86.7 | 116.2 | 122 | 111.3 | |
| Acqua refrigerata | m3/h | 15 | 19.6 | 24.2 | 29 | 35 | 40 | 45 | 50.2 | 53.8 | |
| compressore | tipo | Tipo di vite semihermetiche | |||||||||
| Metodo di avvio | Y-△ | ||||||||||
| adeguamento della capacità | 0,25,50,75,100 | ||||||||||
| potenza di ingresso | KW | 23.3 | 30.7 | 38.5 | 42.2 | 51.4 | 56 | 63 | 66.3 | 73 | |
| Olio congelato | tipo | HBR-A01 | |||||||||
| volume di riempimento | L | 7 | 7 | 8 | 12 | 16 | 16 | 16 | 16 | 18 | |
| refrigerante | tipo | R-22/R407C | |||||||||
| metodo di controllo | Valvola di espansione per rilevamento della temperatura e della pressione esterna | ||||||||||
| Evaporatore | volume di riempimento | Peso totale | 16 | 22 | 27 | 32 | 36 | 42 | 46 | 52 | 56 |
| tipo | conchiglia e tubo | ||||||||||
| condensatore | Diametro | mm | DN65 | DN80 | DN80 | DN80 | DN80 | DN100 | DN100 | DN100 | DN125 |
| tipo | Tipo di pinna di alluminio a manica di rame ad alta efficienza + ventilatore del rotore esterno a basso rumore | ||||||||||
| Volume dell'aria di raffreddamento | m3/h | 28000 | 36000 | 45000 | 5500 | 63000 | 74000 | 83000 | 92000 | 102000 | |
| dispositivo di protezione | Interruttore ad alta e bassa tensione, protezione antifreeze, tappo solubile, valvola di sicurezza, dispositivo di protezione contro il sovraccarico, protettore da surriscaldamento della bobina, interruttore automatico di protezione della temperatura, ecc. | ||||||||||
| Dimensioni | L | mm | 2200 | 2300 | 2500 | 2800 | 2800 | 2910 | 3100 | 3150 | 3150 |
| W | mm | 1100 | 1100 | 1200 | 1200 | 1800 | 2050 | 2050 | 2050 | 2050 | |
| H | mm | 1820 | 2030 | 2030 | 2030 | 2100 | 2100 | 2100 | 2100 | 2100 | |
| peso | Peso totale | 920 | 1120 | 1350 | 1560 | 1780 | 1920 | 2230 | 2450 | 2720 | |
| Modello | JLSF-120D | JLSF-130D | JLSF-150D | JLSF-160D | JLSF-180D | JLSF-200D | JLSF-240D | JLSF-260D | JLSF-300D | ||
| capacità di raffreddamento | KW/h | 379.2 | 410.8 | 474.0 | 505.6 | 568.8 | 632.0 | 758.4 | 821.6 | 948.0 | |
| Kcal/h | 336,000 | 364,000 | 420,000 | 448,000 | 504,000 | 560,000 | 672,000 | 728,000 | 840,000 | ||
| Intervallo di temperatura | 5°C~35°C ((Sotto 0°C può essere personalizzato) | ||||||||||
| Fornitore di alimentazione | 3N-380V/415V 50Hz/60Hz | ||||||||||
| Potenza totale | KW | 149 | 169 | 195.1 | 204.8 | 240 | 247.5 | 282 | 309.4 | 364.5 | |
| Corrente di corrente | A | 88.6 | 100.5 | 114.8 | 120.5 | 141.6 | 145.6 | 165.5 | 182 | 214.4 | |
| Acqua refrigerata | m3/h | 59 | 65 | 74 | 79 | 90 | 101 | 119 | 130 | 152 | |
| compressore | tipo | Tipo di vite semihermetiche | |||||||||
| Metodo di avvio | Y-△ | ||||||||||
| adeguamento della capacità | 0,25,50,75,100 | ||||||||||
| potenza di ingresso | KW | 79.6 | 88.5 | 102.8 | 108.5 | 126.6 | 130.6 | 150.5 | 167 | 199.4 | |
| Olio congelato | tipo | HBR-A01 | |||||||||
| volume di riempimento | L | 18 | 18 | 23 | 24 | 24 | 28 | 32 | 32 | 36 | |
| refrigerante | tipo | R-22/R407C | |||||||||
| metodo di controllo | Valvola di espansione per rilevamento della temperatura e della pressione esterna | ||||||||||
| Evaporatore | volume di riempimento | Peso totale | 62 | 66 | 75 | 80 | 92 | 103 | 121 | 126 | 150 |
| tipo | conchiglia e tubo | ||||||||||
| condensatore | Diametro | mm | DN1250 | DN 150 | DN200 | ||||||
| tipo | Tipo di pinna di alluminio a manica di rame ad alta efficienza + ventilatore del rotore esterno a basso rumore | ||||||||||
| Volume dell'aria di raffreddamento | m3/h | 112000 | 122000 | 141000 | 150000 | 169000 | 189000 | 223000 | 245000 | 285000 | |
| dispositivo di protezione | Interruttore ad alta e bassa tensione, protezione antifreeze, tappo solubile, valvola di sicurezza, dispositivo di protezione contro il sovraccarico, protettore da surriscaldamento della bobina, interruttore automatico di protezione della temperatura, ecc. | ||||||||||
| Dimensioni | L | mm | 3500 | 3800 | 4120 | 4250 | 4680 | 4680 | 5230 | 5630 | 6550 |
| W | mm | 2100 | 2100 | 2100 | 2100 | 2100 | 2100 | 2100 | 2100 | 2210 | |
| H | mm | 2120 | 2120 | 2120 | 2120 | 2120 | 2120 | 2120 | 2120 | 2150 | |
| peso | Peso totale | 3050 | 3360 | 3670 | 3550 | 4120 | 4230 | 4650 | 5570 | 7420 | |
Industria delle applicazioni:
I refrigeratori integrati a vite raffreddati ad aria sono ampiamente utilizzati nei seguenti settori e applicazioni:
1. manifatturiera industriale:Il frigorifero integrato a vite raffreddato ad aria può essere utilizzato per il raffreddamento e il controllo della temperatura nei processi di produzione industriale, come la lavorazione della plastica, la lavorazione della gomma, la lavorazione dei metalli,lavorazione chimica, ecc. Possono fornire un raffreddamento stabile e un controllo della temperatura per attrezzature meccaniche, attrezzature di processo, refrigeranti e altro ancora.
2- edifici commerciali:Gli edifici per uffici, i centri commerciali, gli alberghi e gli altri locali di edifici commerciali richiedono di solito sistemi di condizionamento e raffreddamento per garantire il comfort interno e il normale funzionamento delle apparecchiature.Il frigorifero integrato a vite raffreddato ad aria può fornire acqua di raffreddamento per i sistemi centrali di condizionamento dell'aria per soddisfare le esigenze di raffreddamento degli edifici commerciali su larga scala.
3Strutture mediche:Strutture mediche come ospedali, laboratories and pharmaceutical factories require precise temperature control and cooling systems to maintain the normal operation of medical equipment and the stability of the experimental environmentIl frigorifero integrato a vite raffreddato ad aria può fornire acqua di raffreddamento stabile e controllo della temperatura per soddisfare le esigenze delle strutture mediche.
4Centro dati:I data center sono strutture critiche che memorizzano e elaborano grandi quantità di dati e richiedono potenti sistemi di raffreddamento per mantenere le temperature dei server e delle apparecchiature entro limiti accettabili.Il frigorifero integrato a vite raffreddato ad aria può fornire una capacità di raffreddamento efficiente per il data center, garantendo il normale funzionamento del data center e la stabilità delle apparecchiature.
5. immagazzinamento in frigorifero:Nel settore alimentare e logistico, il controllo della temperatura di ambienti quali congelatori, depositi frigoriferi e trasporto a catena del freddo è fondamentale.Il frigorifero integrato a vite raffreddato ad aria può fornire una capacità di raffreddamento stabile per garantire la qualità e la sicurezza dei prodotti congelati e refrigerati.
6. coltivazione in serra:Nella coltivazione in serra, la temperatura e l'umidità devono essere controllate per garantire condizioni di crescita ideali.I refrigeratori integrati a vite raffreddati ad aria possono essere utilizzati per fornire raffreddamento e controllo della temperatura delle serre per garantire una crescita sana delle piante.
7- Produzione di elettronica:Nel processo di fabbricazione dell'elettronica, molti dispositivi e componenti richiedono un preciso controllo della temperatura per garantire la qualità e le prestazioni.I refrigeratori integrati a vite raffreddati ad aria possono essere utilizzati per fornire un raffreddamento e un controllo della temperatura stabili per le apparecchiature elettroniche, apparecchiature per semiconduttori, schede di circuiti stampati, ecc.
8Apparecchiature e macchine per il raffreddamento:Alcune grandi apparecchiature e macchinari, come generatori, trasformatori, compressori, ecc., generano una grande quantità di calore durante il funzionamento.Per raffreddare queste apparecchiature e mantenere le loro temperature di funzionamento entro un intervallo sicuro, si possono utilizzare refrigeratori integrati a vite raffreddati ad aria.
9- produzione di prodotti alimentari e bevande:Durante la trasformazione alimentare e la produzione di bevande, è necessario controllare la temperatura e la velocità di raffreddamento del prodotto.Il frigorifero integrato a vite raffreddato ad aria può essere utilizzato per fornire raffreddamento e controllo della temperatura per le apparecchiature di trasformazione alimentare, depositi frigoriferi, linee di produzione di bevande, ecc.
10- alimenti surgelati e logistica refrigerata:L'industria dei prodotti alimentari surgelati e della logistica refrigerata richiede una grande quantità di apparecchiature di raffreddamento per mantenere l'ambiente della catena del freddo dei prodotti.Il frigorifero integrato a vite raffreddato ad aria può essere utilizzato per il controllo della temperatura e le esigenze di raffreddamento nei congelatori, veicoli refrigerati e contenitori refrigerati.
11- industria petrolifera e chimica:Nel processo di produzione di petrolio e prodotti chimici, molte sostanze chimiche e attrezzature devono essere raffreddate e la temperatura controllata.Il frigorifero integrato a vite raffreddato ad aria può fornire un raffreddamento stabile e un controllo della temperatura per i reattori, torri di distillazione, serbatoi di stoccaggio ecc.
12. Congelazione e produzione di ghiaccio:Il frigorifero integrato a vite raffreddato ad aria può essere utilizzato per le esigenze di raffreddamento di alimenti surgelati, attrezzature per la produzione di ghiaccio, luoghi di produzione di ghiaccio, ecc.Possono fornire acqua fredda a bassa temperatura per raffreddare e congelare rapidamente i prodotti.
13Industria tessile e tipografica:Nel processo tessile e di stampa occorre controllare la temperatura e l'umidità delle attrezzature e dei materiali.Il frigorifero integrato a vite raffreddato ad aria può essere utilizzato per fornire raffreddamento e controllo della temperatura per macchine tessili, attrezzature per la stampa, linee di produzione per la stampa e la tintura, ecc.
14. raffreddamento in ambienti ad alta temperatura:Alcuni scenari di applicazione specifici, quali i processi ad alta temperatura e il raffreddamento delle apparecchiature in ambienti ad alta temperatura,richiedono sistemi di raffreddamento in grado di funzionare in condizioni di temperatura estremaIl frigorifero integrato a vite raffreddato ad aria ha una buona adattabilità e può fornire un effetto di raffreddamento stabile in ambienti ad alta temperatura.
Questi sono alcuni settori di applicazione tipici dei refrigeratori a vite integrati raffreddati ad aria, ma non sono limitati a questi.Sono ampiamente utilizzati in molte industrie per soddisfare le esigenze di raffreddamento e controllo della temperaturaLe applicazioni specifiche dipendono dalle esigenze delle diverse industrie e dalle esigenze specifiche dei processi.
Produzione automobilistica Ingegneria chimica Industria elettronica Industria elettroplatazione
Industria del stampaggio per iniezione Industria farmaceutica Industria dell'imballaggio in plastica Industria tipografica
Upport e servizi:
Il supporto tecnico e il servizio dei frigoriferi comprendono:
1. Assistenza clienti 24 ore su 24
2. Installazione e manutenzione del telecomando
3. Diagnosi e risoluzione dei problemi a distanza
4- telefonico/e-mail - consulenza e orientamento
5. Documentazione e manuali di facile utilizzo
6. Aggiornamenti e aggiornamenti del software
7. Prezzo di costo dei pezzi di ricambio e dei materiali di consumo
Imballaggio e trasporto:
I frigoriferi vengono confezionati e spediti in scatole di legno di compensato standard. Tutti i componenti sono fissati e protetti con una pellicola, e l'unità viene quindi posta su un pallet per un facile trasporto.E appiccicate l' etichetta del marchio di spedizione sulla scatola di legno per garantire la corretta consegna.
Come scegliere la capacità di raffreddamento e la potenza di un frigorifero a vite raffreddato ad aria?
Quando si selezionano la capacità di raffreddamento e la potenza di un frigorifero a vite raffreddato ad aria, è necessario considerare i seguenti fattori:
1. carico di raffreddamento:Innanzitutto è necessario determinare il carico di raffreddamento richiesto, cioè la capacità di raffreddamento necessaria per lo spazio o le attrezzature da raffreddare.Il carico di raffreddamento può essere stimato in base a fattori quali l'area dell'edificio, il carico termico dell'apparecchiatura e l'ambiente di utilizzo.
2Condizioni ambientali:La temperatura ambiente e l'umidità hanno un impatto sulle prestazioni del frigorifero.quindi è necessario considerare l'impatto delle condizioni ambientali sulle prestazioni del frigorifero.
3- Aggiustamento della capacità:Alcuni frigoriferi a vite raffreddati ad aria hanno una funzione di capacità regolabile che può essere regolata in base alle esigenze reali.si può scegliere un frigorifero con funzione di regolazione della capacità per migliorare l'efficienza energetica e la flessibilità operativa.
4. rapporto di efficienza energetica:Il rapporto di efficienza energetica (EER) dell'unità di refrigerazione è un indicatore importante per misurare l'efficienza energetica del frigorifero.Un più elevato rapporto di efficienza energetica significa una maggiore capacità di raffreddamento per unità di energiaQuando si sceglie un frigorifero, è possibile confrontare i rapporti di efficienza energetica di diversi modelli e marchi e scegliere un frigorifero con un rapporto di efficienza energetica più elevato.
5Bilancio e costo-efficacia:Infine, il bilancio e il rapporto costi-efficacia sono anche considerazioni importanti nella scelta di un frigorifero.costi di esercizio e di manutenzione del frigorifero, nonché il periodo di recupero previsto.
Tenendo conto dei fattori di cui sopra, si consiglia di solito di scegliere un refrigeratore a vite con raffreddamento ad aria adeguato sotto la guida di ingegneri o professionisti.Possono effettuare selezioni più accurate della capacità di raffreddamento e della potenza in base alle esigenze specifiche dell'applicazione e alle condizioni ambientali, e fornire consulenza professionale.
