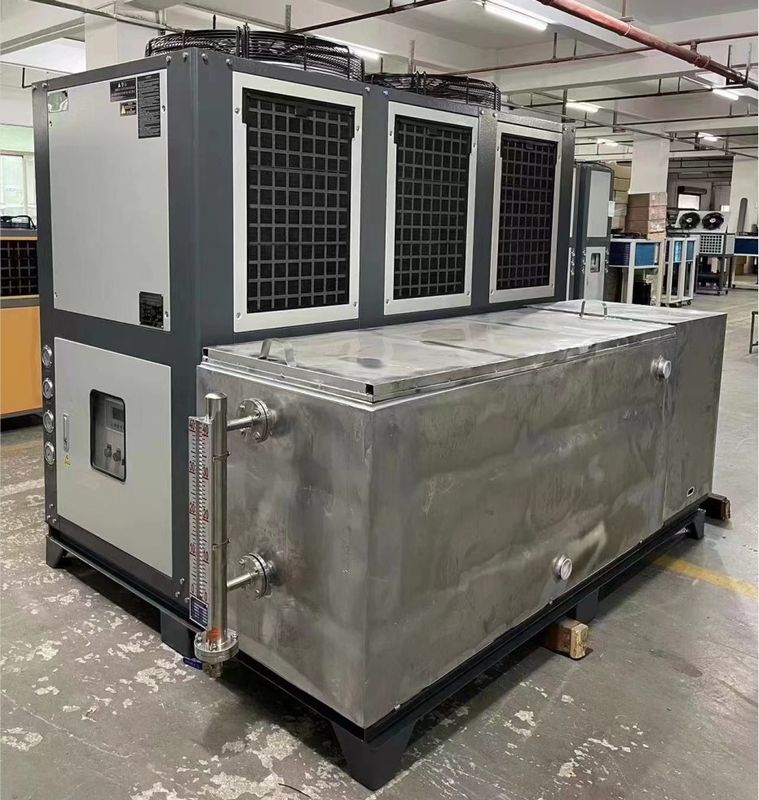

JLSF-25HP Chiller ad acqua raffreddata ad aria con serbatoio isolato per l'industria della carta
Dettagli:
| Luogo di origine: | Dongguan Cina |
| Marca: | JIALIS |
| Certificazione: | CE/ISO9001 |
| Numero di modello: | JLSF-25HP |
Termini di pagamento e spedizione:
| Quantità di ordine minimo: | 1 set |
|---|---|
| Prezzo: | Discuss |
| Imballaggi particolari: | Scatola in legno compensato |
| Tempi di consegna: | 15 giorni |
| Termini di pagamento: | T/T |
| Capacità di alimentazione: | 150 unità al mese |
|
Informazioni dettagliate |
|||
| Nome del prodotto: | Refrigeratore di acqua raffreddata dell'aria | Sistema di controllo: | PLC/microcomputer |
|---|---|---|---|
| temperatura dell'acqua dello sbocco: | 5-50℃ | Tipo di compressore: | Per il prodotto di cui al paragrafo 1 del presente allegato, il valore del prodotto non deve superar |
| Evaporatore: | Scambiatore di calore di Shell And Tube /Plate | Condensatore: | Tubo a pinne |
| Serbatoio dell'acqua: | 1000-1500L | Fan del condensatore: | Assiale/centrifuga |
| Livello di rumore: | ≤65dB (A) | Voltaggio: | 220V/380V/415V/440V/480V |
| Frequenza: | 50 Hz/60 Hz | Agente frigorifero: | R22/R407C/R134A/R410A/R404A |
| Sistema di protezione: | Pressione, scorrimento dell'acqua, sovraccarico, ecc. massimi minimi. | Pompa: | Centrifugo/verticale |
| Garanzia: | 12 mesi | ||
| Evidenziare: | Chiller ad acqua raffreddata ad aria per l'industria della carta,Chiller idrico a refrigerazione ad aria di serbatoi isolati |
||
Descrizione di prodotto
JLSF-25HP Chiller ad acqua raffreddata ad aria con serbatoio isolato per l'industria della carta
Descrizione del prodotto:
Il frigorifero integrato raffreddato ad aria è un dispositivo di raffreddamento che integra un frigorifero, un serbatoio idrico isolato e una pompa di circolazione esterna.e il calore viene scaricato dal sistema di raffreddamento attraverso un ventilatore senza una fonte di acqua di raffreddamento aggiuntivaLa progettazione integrata del frigorifero integrato raffreddato ad aria facilita l'installazione per gli utenti.
Caratteristiche del prodotto:
Le seguenti sono alcune caratteristiche e scenari di applicazione dei refrigeratori integrati raffreddati ad aria:
1- Installazione semplificata:Il frigorifero integrato raffreddato ad aria integra una torre di raffreddamento e un frigorifero, e l'installazione è relativamente semplice senza ingombranti sistemi di tubazioni e acqua di raffreddamento.
2- Risparmio di spazio:Rispetto ai sistemi di raffreddamento tradizionali, i frigoriferi integrati raffreddati ad aria occupano meno spazio e sono adatti a locali con spazio limitato.
3- Ventilatore incorporato:Il frigorifero integrato raffreddato ad aria ha un ventilatore integrato e il calore viene scaricato attraverso il funzionamento del ventilatore, senza pompe di refrigerazione aggiuntive e torri di raffreddamento.
4- Funzionamento indipendente:Il refrigeratore integrato raffreddato ad aria può funzionare in modo indipendente senza dover fare affidamento su una fonte esterna di acqua di raffreddamento ed è adatto per alcuni ambienti in cui l'acqua di raffreddamento non può essere fornita.
Principio di funzionamento:
I componenti principali di un frigorifero raffreddato ad aria comprendono un compressore, un condensatore d'aria, una valvola di espansione e un evaporatore.
1Il compressore assorbe gas refrigerante a bassa pressione e bassa temperatura e lo comprime in gas ad alta pressione e alta temperatura.
2Questo gas refrigerante ad alta temperatura e pressione entra nel condensatore d'aria, scambia calore con l'aria ambiente e scarica calore nell'ambiente.mentre il refrigerante si condensa dallo stato gassoso allo stato liquido.
3Il liquido refrigerante ad alta pressione passa attraverso la valvola di espansione, la pressione scende improvvisamente, e si trasforma in un liquido refrigerante a bassa pressione e bassa temperatura.
4Il liquido refrigerante a bassa temperatura e bassa pressione entra nell'evaporatore, assorbe il calore interno, si evapora in stato gassoso da solo,e la temperatura interna scende per raggiungere lo scopo di refrigerazione.
5Il gas refrigerante viene risucchiato nel compressore per completare un ciclo.
I vantaggi dei frigoriferi raffreddati ad aria includono la semplice installazione, l'assenza di torri di raffreddamento e pompe di raffreddamento dell'acqua e i bassi costi di manutenzione.il suo rendimento è inferiore a quello dei frigoriferi raffreddati ad acqua, soprattutto a temperature ambientali elevate, e la sua efficienza sarà ulteriormente ridotta.
| 1 Compressore | 5 Evaporatore | 9 Sensore di temperatura | 13 Valvola di bypass |
| 2 Condensatore | 6 Valvola a sfera | 10 Serbatoio dell'acqua | 14 Controller a bassa tensione |
| 3 Asciugatrice di filtri | 7 Interruttore antigelo | 11 Misuratore di pressione della pompa dell'acqua | 15 Controller ad alta tensione |
| 4 Valvola di espansione | 8 Scambio galleggiante | 12 Pompa dell'acqua |
16 Valvola di sollevamento della pressione |
Parametri tecnici:
| Modello | JLSF-1HP | JLSF-2HP | JLSF-3HP | JLSF-4HP | JLSF-5HP | JLSF-6HP | JLSF-8HP | JLSF-10HP | ||
| capacità di raffreddamento | KW/h | 3.1 | 6.2 | 9.3 | 12.4 | 15.5 | 18.6 | 24.8 | 31 | |
| Kcal/h | 2,700 | 5,400 | 8,100 | 10,800 | 13,500 | 16,200 | 21,600 | 27,000 | ||
| Intervallo di temperatura | 5°C-35°C ((Sotto 0°C può essere personalizzato) | |||||||||
| Fornitore di alimentazione | 1PH-220V 50HZ/60HZ 3PH-380V/415V 50HZ/60HZ | |||||||||
| Potenza totale | KW | 1.21 | 2.03 | 2.84 | 3.7 | 4.5 | 5.7 | 7.33 | 8.83 | |
| Compressore | Tipo | Tipo di rotolo o di pistone ermetico | ||||||||
| Potenza | KW | 0.75 | 1.50 | 2.25 | 3.00 | 3.75 | 4.50 | 6.00 | 7.50 | |
| Pompa di circolazione | Potenza | KW | 0.375 | 0.375 | 0.375 | 0.375 | 0.75 | 0.75 | 0.75 | 1.5 |
| Testa | m | 22 | 22 | 22 | 22 | 23 | 23 | 23 | 21.5 | |
| Agente frigorifero | Tipo | R22/R407c/R134a/R410a | ||||||||
| Metodo di controllo | Valvola di espansione per rilevamento della temperatura e della pressione esterna | |||||||||
| volume di riempimento | Kg | 0.50 | 1.00 | 1.50 | 2.00 | 2.50 | 3.00 | 4.00 | 5.00 | |
| Evaporatore | Flusso | m3/h | 0.82 | 0.98 | 1.45 | 1.88 | 2.42 | 2.92 | 3.75 | 4.85 |
| capacità idrica | m3 | 0.028 | 0.04 | 0.05 | 0.05 | 0.065 | 0.065 | 0.13 | 0.18 | |
| Diametro | centimetro | 1/2" | 3/4" | 1" | 1-1/2" | 1-1/2" | ||||
| Condensatore | Tipo | Sette di ottone efficienti con pinna di alluminio ondulato | ||||||||
| Ventilatore | Tipo | Flusso assiale | ||||||||
| volume dell'aria | m3/h | 1000 | 2000 | 3000 | 4000 | 5000 | 6000 | 8000 | 10000 | |
| Dispositivo di protezione | Interruttore ad alta e bassa pressione, protezione antigelo, spina/valvola di sicurezza fusibile, dispositivo di protezione contro il sovraccarico, protettore contro il surriscaldamento della bobina, interruttore automatico di protezione della temperatura, ecc. | |||||||||
| Dimensioni della macchina | L | mm | 680 | 800 | 1040 | 1140 | 1140 | 1200 | 1400 | 1400 |
| W | mm | 420 | 480 | 555 | 620 | 620 | 650 | 725 | 725 | |
| H | mm | 720 | 850 | 1060 | 1200 | 1200 | 1160 | 1450 | 1450 | |
| Peso unitario | Kg | 60 | 90 | 130 | 140 | 170 | 210 | 270 | 350 | |
| Modello | JLSF-12HP | JLSF-15HP | JLSF-20HP | JLSF-25HP | JLSF-30HP | JLSF-40HP | JLSF-50HP | JLSF-60HP | ||
| capacità di raffreddamento | KW/h | 37.2 | 46.5 | 65 | 77.5 | 93 | 124 | 155 | 186 | |
| Kcal/h | 29,059 | 37,965 | 50,805 | 61,683 | 74,992 | 97,675 | 116,521 | 156,249 | ||
| Intervallo di temperatura | 5°C-35°C ((Sotto 0°C può essere personalizzato) | |||||||||
| Fornitore di alimentazione | 1N-220V 50HZ/60HZ 3N-380V/415V 50HZ/60HZ | |||||||||
| Potenza totale | KW | 11.4 | 13.62 | 19.8 | 22.75 | 28.3 | 39.2 | 46.75 | 56.1 | |
| Compressore | Tipo | Tipo di rotolo o di pistone ermetico | ||||||||
| Potenza | KW | 9 | 11.25 | 15 | 18.75 | 22.5 | 30 | 37.5 | 45 | |
| Pompa di circolazione | Potenza | KW | 1.5 | 1.5 | 2.2 | 2.2 | 4 | 4 | 4 | 5.5 |
| Testa | m | 21.5 | 21.5 | 22 | 22 | 25 | 25 | 25 | 26 | |
| Agente frigorifero | Tipo | R22/R407c/R134a/R410a | ||||||||
| Metodo di controllo | Valvola di espansione per rilevamento della temperatura e della pressione esterna | |||||||||
| volume di riempimento | Kg | 7.2 | 9.1 | 12.2 | 15.3 | 18.6 | 24.5 | 30.6 | 36.8 | |
| Evaporatore | Flusso | m3/h | 5.81 | 7.6 | 10.16 | 12.34 | 15.2 | 19.53 | 23.3 | 30.52 |
| capacità idrica | m3/h | 0.18 | 0.21 | 0.28 | 0.32 | 0.32 | 0.61 | 0.66 | 0.72 | |
| Diametro | centimetro | 1.5" | 2" | 2.5" | 3" | |||||
| Condensatore | Tipo | Sette di ottone efficienti con pinna di alluminio ondulato | ||||||||
| Ventilatore | Tipo | Flusso assiale | ||||||||
| volume dell'aria | m3/h | 12000 | 15000 | 20000 | 25000 | 30000 | 40000 | 50000 | 60000 | |
| Dispositivo di protezione | Interruttore ad alta e bassa pressione, protezione antigelo, spina/valvola di sicurezza fusibile, dispositivo di protezione contro il sovraccarico, protettore contro il surriscaldamento della bobina, interruttore automatico di protezione della temperatura, ecc. | |||||||||
| Dimensioni della macchina | L | mm | 1400 | 1750 | 2000 | 2000 | 2200 | 2000 | 2000 | 2400 |
| W | mm | 725 | 750 | 900 | 900 | 900 | 1800 | 1800 | 1800 | |
| H | mm | 1450 | 1500 | 1770 | 1770 | 1770 | 2200 | 2300 | 2300 | |
| Peso unitario | Kg | 370 | 480 | 590 | 590 | 880 | 1000 | 1280 | 1420 | |
Industria delle applicazioni:
I refrigeratori raffreddati ad aria sono ampiamente utilizzati nelle seguenti industrie:
1. fabbricazione:I frigoriferi raffreddati ad aria sono ampiamente utilizzati nella produzione, in particolare nei processi di produzione che richiedono grandi quantità di raffreddamento.la produzione di vetro e altre industrie richiedono tutti apparecchiature di raffreddamento per controllare la temperatura delle apparecchiature o dei prodotti.
2Industria chimica:Nell'industria chimica, molti processi richiedono un controllo della temperatura per garantire reazioni efficienti.I frigoriferi raffreddati ad aria possono fornire un effetto di raffreddamento stabile durante le reazioni chimiche e mantenere i reagenti entro un intervallo di temperatura adeguato.
3Industria farmaceutica:Molti processi farmaceutici nell'industria farmaceutica richiedono un preciso controllo della temperatura.attrezzature di laboratorio, e farmaci e vaccini.
4Industria alimentare e delle bevande:L'impianto di raffreddamento è spesso necessario per controllare la temperatura dei prodotti durante la trasformazione alimentare e la produzione di bevande.attrezzature di conservazione e stoccaggio, e necessità di raffreddamento nelle linee di produzione di bevande.
5Industria tipografica:Durante il processo di stampa, specialmente nella stampa su larga scala,apparecchiatura di raffreddamento è necessaria per controllare la temperatura della macchina da stampa per garantire la qualità di stampa e il normale funzionamento dell'apparecchiaturaI frigoriferi raffreddati ad aria possono fornire effetti di raffreddamento stabili e soddisfare le esigenze dell'industria tipografica.
Oltre alle industrie di cui sopra, i refrigeratori raffreddati ad aria sono comunemente utilizzati anche nei sistemi di climatizzazione degli edifici, nella produzione di elettronica, nelle industrie energetiche,e laboratori e istituti di ricercaLa loro applicazione in questi settori è principalmente per controllare la temperatura delle attrezzature o dei prodotti, migliorare l'efficienza della produzione, garantire la qualità dei prodotti e soddisfare specifici requisiti di processo.
Produzione automobilistica Ingegneria chimica Industria elettronica Industria elettroplatazione
Industria del stampaggio per iniezione Industria farmaceutica Industria dell'imballaggio in plastica Industria tipografica
Upport e servizi:
Il supporto tecnico e il servizio dei frigoriferi raffreddati ad aria comprendono:
1. Assistenza clienti 24 ore su 24
2. Installazione e manutenzione del telecomando
3. Diagnosi e risoluzione dei problemi a distanza
4- telefonico/e-mail - consulenza e orientamento
5. Documentazione e manuali di facile utilizzo
6. Aggiornamenti e aggiornamenti del software
7. Prezzo di costo dei pezzi di ricambio e dei materiali di consumo
Imballaggio e trasporto:
I frigoriferi raffreddati ad aria vengono confezionati e spediti in scatole di legno di compensato standard.E appiccicate l' etichetta del marchio di spedizione sulla scatola di legno per garantire la corretta consegna.
Perché un frigorifero raffreddato ad aria ha bisogno di un grande serbatoio di acqua esterno?
Ci sono diversi motivi principali per cui i frigoriferi raffreddati ad aria sono dotati di un grande serbatoio di acqua esterno:
1. Fornire una capacità di raffreddamento aggiuntiva:Un serbatoio d'acqua esterno può fornire un volume maggiore, aumentando così la capacità termica del sistema di raffreddamento.Ciò significa che il frigorifero può gestire carichi di calore più elevati e fornire una maggiore capacità di raffreddamento quando necessarioUn serbatoio d'acqua di grande capacità può immagazzinare più acqua di raffreddamento, consentendo al sistema di fornire un effetto di raffreddamento più stabile durante il funzionamento a carico elevato.
2. Aumentare il tempo di scambio termico dell'acqua di raffreddamento:Il serbatoio d'acqua esterno può fornire un tempo di scambio termico più lungo, dando all'acqua di raffreddamento più tempo per scambiare calore con il condensatore.Questo aumenta l'effetto di raffreddamento e rende il sistema di raffreddamento più efficiente.
3. Ridurre la temperatura dell' acqua di raffreddamento:Un serbatoio di acqua esterno di grande capacità può contenere più acqua di raffreddamento, rendendo la temperatura dell'acqua di raffreddamento aumentare più lentamente.Questo assicura che la temperatura dell'acqua di raffreddamento sia sempre mantenuta a un livello inferiore, fornendo un effetto di raffreddamento più stabile.
4. Ridurre la frequenza di circolazione del sistema di raffreddamento:Il serbatoio di acqua esterno può servire come tampone di stoccaggio per l'acqua di raffreddamento, riducendo la frequenza di circolazione del sistema di raffreddamento.Questo aiuta a prolungare la vita del sistema di raffreddamento e riduce il consumo di energia.
5- manutenzione e pulizia convenienti:Il serbatoio di acqua esterno può essere mantenuto e pulito indipendentemente dall'unità di raffreddamento, rendendo comodo per gli operatori eseguire manutenzioni e ispezioni quotidiane.perché il serbatoio dell'acqua si trova all'aperto, riduce anche l'occupazione degli spazi interni e la generazione di rumore.
In sintesi, dotato di un grande serbatoio di acqua esterno può fornire una capacità di raffreddamento aggiuntiva, aumentare il tempo di scambio di calore, abbassare la temperatura dell'acqua di raffreddamento, ridurre la frequenza del ciclo,e facilitare la manutenzione e la puliziaQuesti vantaggi consentono al frigorifero di fornire un raffreddamento più efficiente e affidabile.
