JLSF-200D frigorifero a vite raffreddato ad aria CPP Produzione di pellicole imballaggio Linea di produzione di raffreddamento
Dettagli:
| Luogo di origine: | Dongguan Cina |
| Marca: | JIALIS |
| Certificazione: | CE/ISO9001 |
| Numero di modello: | JLSF-200D |
Termini di pagamento e spedizione:
| Quantità di ordine minimo: | 1 set |
|---|---|
| Prezzo: | Discuss |
| Imballaggi particolari: | Imballaggi a pellicola a bolle |
| Tempi di consegna: | 30 giorni |
| Termini di pagamento: | T/T |
| Capacità di alimentazione: | 30 UNITÀ AL MESE |
|
Informazioni dettagliate |
|||
| Nome del prodotto: | refrigeratore della vite raffreddato aria | Sistema di controllo: | Siemens PLC |
|---|---|---|---|
| Controller: | Microprocessore/Siemens | Modalità di avvio: | Y-△/Avvio graduale |
| Tipo di compressore: | doppio compressore a vite | Evaporatore: | Shell e tubo |
| Condensatore: | Tubo a pinne | Protezione: | Alta/Bassa Pressione, Inversione di Fase, Sovraccarico, Antigelo, Surriscaldamento |
| Livello di rumore: | ≤75dB (A) | Voltaggio: | 380-415V/3PH/50Hz 440-460/3PH/60Hz |
| Agente frigorifero: | R22/R407C/R134A | Garanzia: | 1 anno |
| Evidenziare: | Frigoriferi a vite raffreddati ad aria controllati da microprocessore,Linea di produzione di imballaggi,CPP Film Production Screw Chiller |
||
Descrizione di prodotto
Descrizione del prodotto:

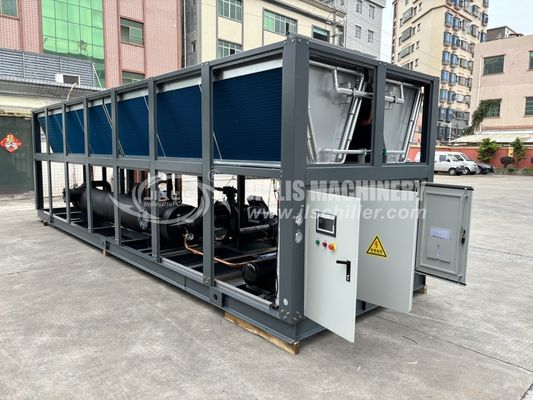

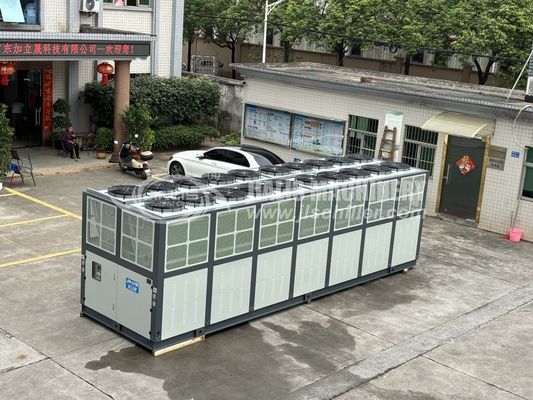

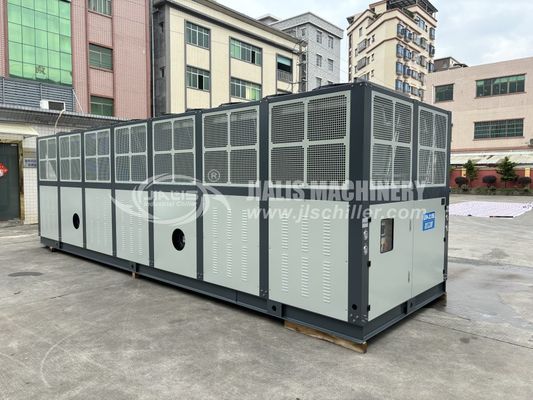

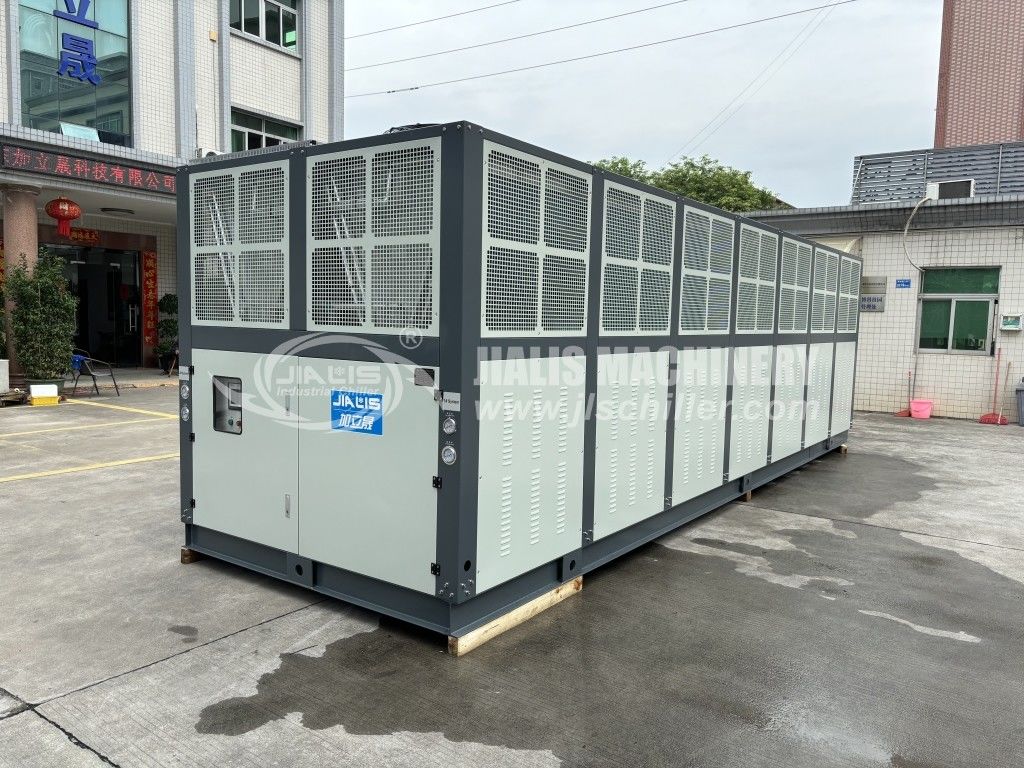

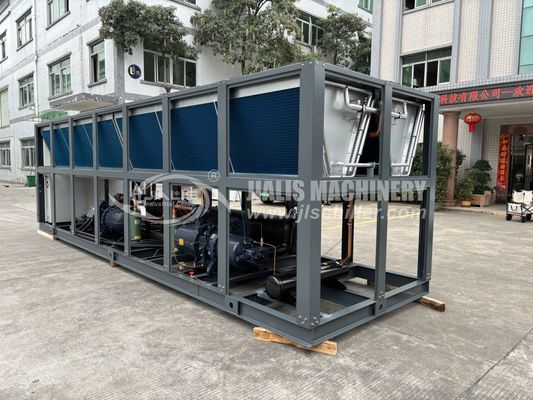

Il raffreddatore a vite raffreddato ad aria è un tipo di apparecchiatura di refrigerazione industriale e di condizionamento dell'aria commerciale, composta principalmente da evaporatore, compressore, condensatore e valvola di espansione e altri componenti.Si usa un compressore a vite per comprimere il refrigerante a bassa temperatura e bassa pressione in un gas ad alta temperatura e pressione, quindi rilascia il calore all'esterno attraverso il condensatore,e infine riduce la temperatura e la pressione del refrigerante attraverso la valvola di espansione per tornare all'evaporatore per il riciclo.
Durante il funzionamento, il frigorifero a vite raffreddato ad aria assorbe il calore dell'aria esterna, raffredda l'acqua di raffreddamento e la fa circolare nella stanza, in modo da ridurre la temperatura interna.L'efficienza di raffreddamento è fortemente influenzata da fattori quali la temperatura esterna e l'umidità, quindi il suo effetto può essere limitato in ambienti ad alta temperatura e umidità.
Rispetto ai frigoriferi raffreddati ad acqua, i frigoriferi a vite raffreddati ad aria non richiedono un ulteriore sistema di raffreddamento dell'acqua, quindi sono più semplici ed economici.poiché utilizza l'aria esterna per il raffreddamento, può essere problematico in zone ad alto inquinamento atmosferico o dove è necessario mantenere la qualità dell'aria interna.
Caratteristiche di produzione:
Il frigorifero a doppia vite raffreddato ad aria è un'apparecchiatura di refrigerazione che utilizza il raffreddamento ad aria per dissipare il calore.Combina i vantaggi della tecnologia di raffreddamento dell'aria e dei compressori a due viti, ed è efficiente, affidabile e risparmia energia.
Le seguenti sono alcune caratteristiche e principi di funzionamento dei frigoriferi a due viti raffreddati ad aria:
1- raffreddamento efficiente:I frigoriferi a due viti raffreddati ad aria utilizzano compressori a due viti e hanno una capacità di raffreddamento efficiente.il refrigerante viene compresso in gas ad alta pressione e temperatura, e poi il calore viene dissipato attraverso il condensatore per convertire il refrigerante in liquido ad alta pressione.
2. Dissipazione del calore raffreddata ad aria:Rispetto al metodo tradizionale di raffreddamento ad acqua, i refrigeratori a due viti raffreddati ad aria utilizzano il raffreddamento ad aria per dissipare il calore.Usa un ventilatore per soffiare aria attraverso il condensatore per trasferire il calore del refrigerante ad alta temperatura all'aria circostanteQuesto metodo di dissipazione del calore non richiede acqua di raffreddamento o torri di raffreddamento aggiuntive, semplificando il processo di installazione e di funzionamento.
3Opzioni di capacità multiple:I frigoriferi a due viti raffreddati ad aria offrono una varietà di opzioni di capacità per applicazioni di dimensioni e esigenze diverse.Possono soddisfare le esigenze di raffreddamento di vari luoghi, dai piccoli edifici commerciali agli impianti industriali.
4Stabile e affidabile:Il frigorifero a due viti raffreddato ad aria ha caratteristiche di funzionamento stabili e affidabili e può fornire effetti di raffreddamento stabili in diverse condizioni di carico.La progettazione del compressore a due viti e del sistema di dissipazione del calore raffreddato ad aria lo rende altamente adattabile e in grado di far fronte alle esigenze di ambienti e condizioni di lavoro diversi.
5- Risparmio energetico e tutela dell'ambiente:Il frigorifero a due viti raffreddato ad aria adotta una tecnologia di refrigerazione avanzata e misure di risparmio energetico, con un elevato rapporto di efficienza energetica ed un effetto di risparmio energetico.Di solito sono dotati di sistemi di controllo avanzati., che possono essere adeguati e ottimizzati in modo intelligente in base alle esigenze reali, riducendo così il consumo energetico e i costi operativi.
I frigoriferi a due viti raffreddati ad aria sono ampiamente utilizzati nei settori dell'aria condizionata e del raffreddamento industriale.dissipazione del calore mediante raffreddamento ad aria e risparmio energetico e protezione dell'ambiente, che forniscono agli utenti soluzioni di raffreddamento affidabili e presentano notevoli vantaggi in termini di efficienza energetica e di protezione dell'ambiente.
Principio di funzionamento:
Il principio di funzionamento del frigorifero a vite raffreddato ad aria è il seguente:
Processo di compressione:Il refrigerante viene compresso in un gas ad alta temperatura e alta pressione nel compressore a vite e poi entra nel condensatore.
Processo di condensazione:Il gas ad alta temperatura e alta pressione viene raffreddato nel condensatore per diventare un liquido ad alta pressione e allo stesso tempo rilascia calore,che si dissipa nell'aria esterna attraverso ventilatori e radiatori.
Processo di espansione:Dopo che il liquido ad alta pressione viene decompresso dalla valvola di espansione, diventa un liquido a bassa temperatura e bassa pressione e poi entra nell'evaporatore.
Processo di evaporazione:Il liquido a bassa temperatura e bassa pressione evapora nell'evaporatore, assorbe il calore nella stanza, raffredda l'acqua di raffreddamento nella stanza, e la fa circolare nella stanza,conseguendo così lo scopo di ridurre la temperatura interna.
Parametri tecnici:
| Modello | JLSF-30A | JLSF-40A | JLSF-50A | JLSF-60A | JLSF-70A | JLSF-80A | JLSF-90A | JLSF-100A | JLSF-110A | ||
| capacità di raffreddamento | KW/h | 94.8 | 126.4 | 158.0 | 189.6 | 221.2 | 252.8 | 284.4 | 316.0 | 347.6 | |
| Kcal/h | 84,000 | 112,000 | 140,000 | 168,000 | 196,000 | 224,000 | 252,000 | 280,000 | 308,000 | ||
| Intervallo di temperatura | 5°C~35°C ((Sotto 0°C può essere personalizzato) | ||||||||||
| Fornitore di alimentazione | 3N-380V/415V 50Hz/60Hz | ||||||||||
| Potenza totale | KW | 24.8 | 33.7 | 41.5 | 45.2 | 57.4 | 62 | 69 | 72.5 | 83.6 | |
| Corrente di corrente | A | 41 | 56.5 | 69.6 | 75.9 | 96.5 | 86.7 | 116.2 | 122 | 111.3 | |
| Acqua refrigerata | m3/h | 15 | 19.6 | 24.2 | 29 | 35 | 40 | 45 | 50.2 | 53.8 | |
| compressore | tipo | Tipo di vite semihermetiche | |||||||||
| Metodo di avvio | Y-△ | ||||||||||
| adeguamento della capacità | 0,25,50,75,100 | ||||||||||
| potenza di ingresso | KW | 23.3 | 30.7 | 38.5 | 42.2 | 51.4 | 56 | 63 | 66.3 | 73 | |
| Olio congelato | tipo | HBR-A01 | |||||||||
| volume di riempimento | L | 7 | 7 | 8 | 12 | 16 | 16 | 16 | 16 | 18 | |
| refrigerante | tipo | R-22/R407C | |||||||||
| metodo di controllo | Valvola di espansione per rilevamento della pressione esterna | ||||||||||
| Evaporatore | volume di riempimento | Peso totale | 16 | 22 | 27 | 32 | 36 | 42 | 46 | 52 | 56 |
| tipo | conchiglia e tubo | ||||||||||
| condensatore | Diametro | mm | DN65 | DN80 | DN80 | DN80 | DN80 | DN100 | DN100 | DN100 | DN125 |
| tipo | Tipo di pinna di alluminio a manica di rame ad alta efficienza + ventilatore del rotore esterno a basso rumore | ||||||||||
| Volume dell'aria di raffreddamento | m3/h | 28000 | 36000 | 45000 | 5500 | 63000 | 74000 | 83000 | 92000 | 102000 | |
| dispositivo di protezione | Interruttore ad alta e bassa tensione, protezione antifreeze, tappo solubile, valvola di sicurezza, dispositivo di protezione contro il sovraccarico, protettore da surriscaldamento della bobina, interruttore automatico di protezione della temperatura, ecc. | ||||||||||
| Dimensioni | L | mm | 2200 | 2300 | 2500 | 2800 | 2800 | 2910 | 3100 | 3150 | 3150 |
| W | mm | 1100 | 1100 | 1200 | 1200 | 1800 | 2050 | 2050 | 2050 | 2050 | |
| H | mm | 1820 | 2030 | 2030 | 2030 | 2100 | 2100 | 2100 | 2100 | 2100 | |
| peso | Peso totale | 920 | 1120 | 1350 | 1560 | 1780 | 1920 | 2230 | 2450 | 2720 | |
| Modello | JLSF-120A | JLSF-130A | JLSF-150A | JLSF-160D | JLSF-180D | JLSF-200D | JLSF-240D | JLSF-260D | JLSF-300D | ||
| capacità di raffreddamento | KW/h | 379.2 | 410.8 | 474.0 | 505.6 | 568.8 | 632.0 | 758.4 | 821.6 | 948.0 | |
| Kcal/h | 336,000 | 364,000 | 420,000 | 448,000 | 504,000 | 560,000 | 672,000 | 728,000 | 840,000 | ||
| Intervallo di temperatura | 5°C~35°C ((Sotto 0°C può essere personalizzato) | ||||||||||
| Fornitore di alimentazione | 3N-380V/415V 50Hz/60Hz | ||||||||||
| Potenza totale | KW | 149 | 169 | 195.1 | 204.8 | 240 | 247.5 | 282 | 309.4 | 364.5 | |
| Corrente di corrente | A | 88.6 | 100.5 | 114.8 | 120.5 | 141.6 | 145.6 | 165.5 | 182 | 214.4 | |
| Acqua refrigerata | m3/h | 59 | 65 | 74 | 79 | 90 | 101 | 119 | 130 | 152 | |
| compressore | tipo | Tipo di vite semihermetiche | |||||||||
| Metodo di avvio | Y-△ | ||||||||||
| adeguamento della capacità | 0,25,50,75,100 | ||||||||||
| potenza di ingresso | KW | 79.6 | 88.5 | 102.8 | 108.5 | 126.6 | 130.6 | 150.5 | 167 | 199.4 | |
| Olio congelato | tipo | HBR-A01 | |||||||||
| volume di riempimento | L | 18 | 18 | 23 | 24 | 24 | 28 | 32 | 32 | 36 | |
| refrigerante | tipo | R-22/R407C | |||||||||
| metodo di controllo | Valvola di espansione per rilevamento della pressione esterna | ||||||||||
| Evaporatore | volume di riempimento | Peso totale | 62 | 66 | 75 | 80 | 92 | 103 | 121 | 126 | 150 |
| tipo | conchiglia e tubo | ||||||||||
| condensatore | Diametro | mm | DN1250 | DN 150 | DN200 | ||||||
| tipo | Tipo di pinna di alluminio a manica di rame ad alta efficienza + ventilatore del rotore esterno a basso rumore | ||||||||||
| Volume dell'aria di raffreddamento | m3/h | 112000 | 122000 | 141000 | 150000 | 169000 | 189000 | 223000 | 245000 | 285000 | |
| dispositivo di protezione | Interruttore ad alta e bassa tensione, protezione antifreeze, tappo solubile, valvola di sicurezza, dispositivo di protezione contro il sovraccarico, protettore da surriscaldamento della bobina, interruttore automatico di protezione della temperatura, ecc. | ||||||||||
| Dimensioni | L | mm | 3500 | 3800 | 4120 | 4250 | 4680 | 4680 | 5230 | 5630 | 6550 |
| W | mm | 2100 | 2100 | 2100 | 2100 | 2100 | 2100 | 2100 | 2100 | 2210 | |
| H | mm | 2120 | 2120 | 2120 | 2120 | 2120 | 2120 | 2120 | 2120 | 2150 | |
| peso | Peso totale | 3050 | 3360 | 3670 | 3550 | 4120 | 4230 | 4650 | 5570 | 7420 | |
Industria delle applicazioni:
I frigoriferi sono ampiamente utilizzati nell'industria della produzione cinematografica.Le seguenti sono le principali applicazioni dei refrigeratori nell'industria della produzione cinematografica::
1. Estrusore di raffreddamento:Durante il processo di estrusione della produzione di pellicole, l'estruttore estrae il materiale fuso in una forma di pellicola attraverso la testa dell'estruttore.L'estrusore genera generalmente molto calore e deve essere raffreddato con acqua di raffreddamento per mantenere una temperatura di lavoro adeguataIl frigorifero riduce la temperatura fornendo una circolazione di acqua di raffreddamento attraverso l'estrusore per garantire la stabilità del processo di estrusione e la qualità del film.
2. Rulli di raffreddamento:Durante il processo di rivestimento e calandratura del film, il rullo di raffreddamento viene utilizzato per raffreddare e solidificare rapidamente il materiale del film.Il frigorifero fornisce acqua di raffreddamento per ridurre la temperatura del rullo di raffreddamento, garantendo il rapido raffreddamento e la solidificazione del materiale di pellicola per ottenere la qualità e le prestazioni superficiali ideali.
3Torre di raffreddamento:La torre di raffreddamento viene utilizzata in combinazione con il frigorifero per gestire la temperatura dell'acqua di raffreddamento.la torre di raffreddamento utilizza il principio del raffreddamento evaporativo per ridurre la temperatura dell'acqua di raffreddamento spruzzando acqua calda nell'ariaIl frigorifero fa circolare l'acqua di raffreddamento nella torre di raffreddamento per raffreddarla e poi rifornisce l'acqua all'apparecchiatura che ha bisogno di raffreddamento durante il processo di produzione del film.
4Controllo della temperatura:Diverse fasi del processo di produzione della pellicola, come l'estrusione, il rivestimento, l'essiccazione, ecc., richiedono un preciso controllo della temperatura.Il frigorifero regola la temperatura nell'apparecchiatura e nel processo fornendo acqua di raffreddamento o liquido di raffreddamento per garantire la qualità di produzione e la stabilità del materiale di film.
5Controllo ambientale:La produzione di pellicole richiede condizioni specifiche di temperatura e umidità ambientali. The chiller is used in conjunction with the air conditioning system to provide constant temperature and humidity control for the production area to meet the temperature and environmental requirements during the film production process.
Utilizzando il frigorifero in questi scenari di applicazione specifici nel processo di produzione di pellicole, il controllo preciso della temperatura, il raffreddamento e il curaggio dei materiali di pellicola,e fornire un ambiente di produzione adeguato può essere raggiuntoQueste applicazioni contribuiscono a migliorare l'efficienza della produzione, ottimizzare la qualità del prodotto e soddisfare i requisiti di temperatura e ambientali durante il processo di produzione del film.
Produzione automobilistica Ingegneria chimica Industria elettronica Industria elettroplatazione
Industria del stampaggio a iniezione Industria farmaceutica Industria dell'imballaggio in plastica Industria tipografica
Upport e servizi:
Il supporto tecnico e il servizio dei frigoriferi raffreddati ad aria comprendono:
1. Assistenza clienti 24 ore su 24
2. Installazione e manutenzione del telecomando
3. Diagnosi e risoluzione dei problemi a distanza
4- telefonico/e-mail - consulenza e orientamento
5. Documentazione e manuali di facile utilizzo
6. Aggiornamenti e aggiornamenti del software
7. Prezzo di costo dei pezzi di ricambio e dei materiali di consumo
Imballaggio e trasporto:
I frigoriferi raffreddati ad aria vengono confezionati e spediti in scatole di legno compensato standard.E appiccicate l' etichetta del marchio di spedizione sulla scatola di legno per garantire la corretta consegna.
Metodo di manutenzione:
I frigoriferi a vite raffreddati ad aria sono un tipo comune di apparecchiature di refrigerazione, che richiedono una manutenzione regolare per garantire il loro normale funzionamento e prolungare la loro durata di vita.Di seguito sono riportati alcuni elementi di manutenzione comuni per i frigoriferi a vite raffreddati ad aria:
1Pulire il condensatore:Il condensatore è uno dei componenti chiave del frigorifero a vite raffreddato ad aria. Pulisci regolarmente la polvere, l'olio e altri sporci sulla superficie del condensatore per mantenere una buona dissipazione del calore.Aria compressa, un pennello morbido o un detergente possono essere utilizzati per la pulizia per garantire che l'effetto di dissipazione del calore del condensatore non sia ostacolato.
2Controlla il ventilatore di raffreddamento:Il ventilatore di raffreddamento è responsabile dell'invio di aria nel raffreddatore per dissipare il calore e raffreddare.Controllare regolarmente il funzionamento del ventilatore di raffreddamento per garantire il suo normale funzionamento e pulire le pale del ventilatore per mantenere un buon volume d'aria e una buona dissipazione del calore.
3Controlla il compressore e il motore:Il compressore e il motore sono i componenti fondamentali del frigorifero a vite raffreddato ad aria.Assicurarsi che non ci siano rumori anormaliIn caso di anomalie, contattare i tecnici professionisti in tempo per la riparazione e il debugging.
4Controllare la pressione del refrigerante:Controllare regolarmente la pressione del refrigerante nel frigorifero per accertarsi che la pressione sia entro il range normale.e controllare se il sistema ha perdite.
5. Pulire il sistema idrico:Il sistema idrico del frigorifero a vite comprende la pompa d'acqua, il serbatoio dell'acqua, la torre di raffreddamento, ecc. Pulire regolarmente il sistema idrico per evitare l'accumulo e il blocco di impurità.controllare il funzionamento della pompa dell'acqua per assicurarsi che funzioni correttamente.
6- Registrazione dei registri:Registra regolarmente i dati di funzionamento del frigorifero a vite raffreddato ad aria, comprese temperatura, pressione, consumo di energia, ecc.Questi dati possono essere utilizzati per giudicare le prestazioni e lo stato operativo dell'apparecchiatura, e fornire un riferimento per la successiva manutenzione e risoluzione dei problemi.
In aggiunta alle questioni di manutenzione di cui sopra, è necessario seguire le istruzioni specifiche contenute nel manuale di manutenzione fornito dal fabbricante.La manutenzione preventiva regolare e le regolari ispezioni professionali sono anche misure importanti per mantenere il funzionamento normale del frigorifero e prolungare la sua vitaSe si verificano difetti o anomalie, è necessario contattare i tecnici professionisti in tempo per la riparazione e la manutenzione.
