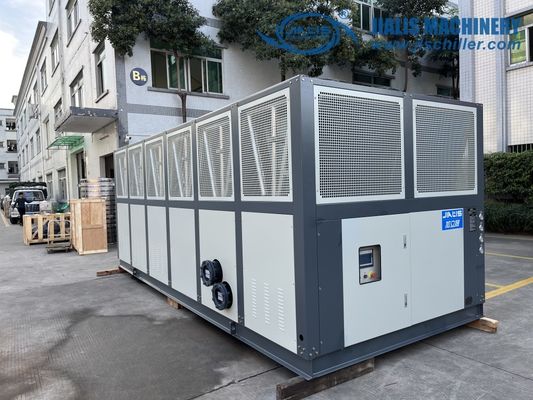

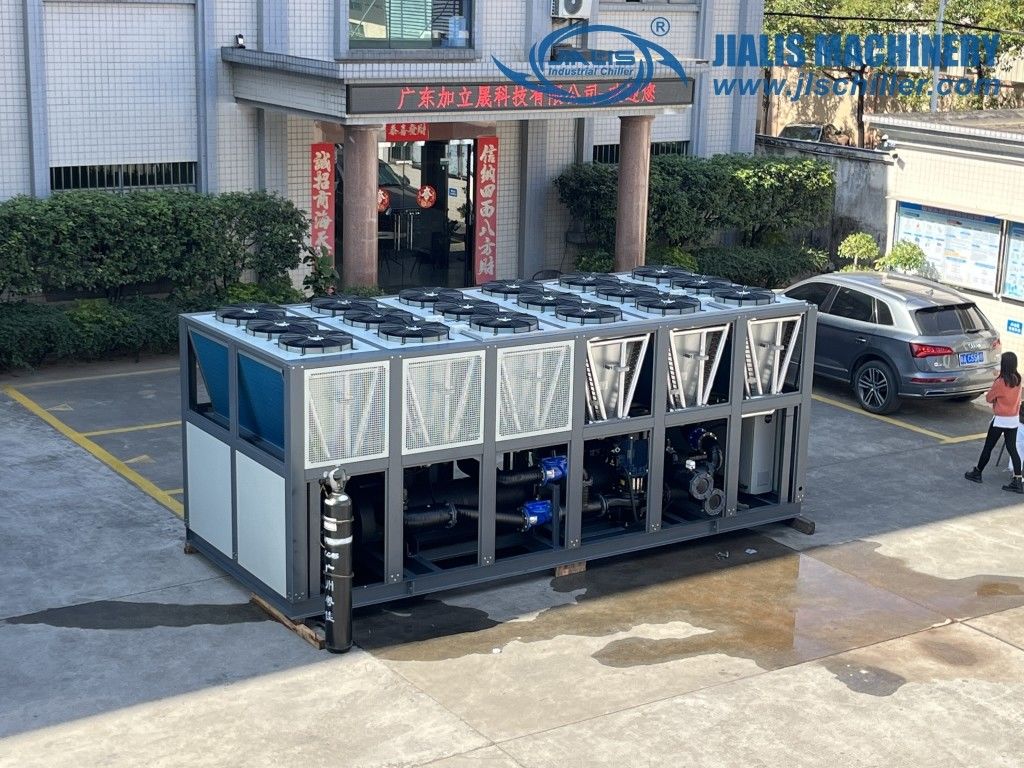

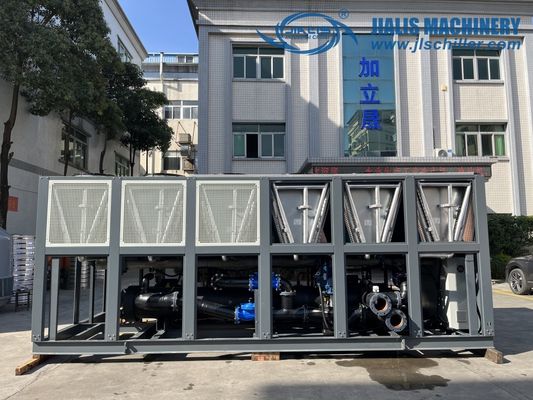

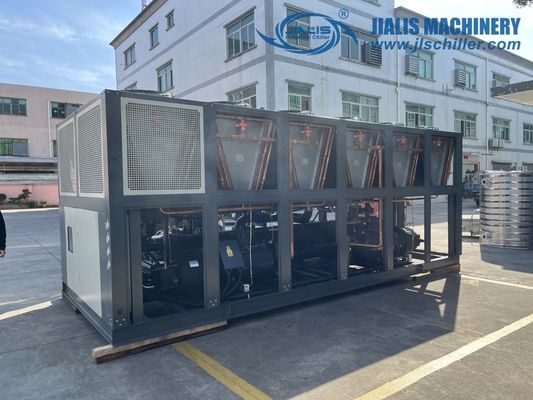

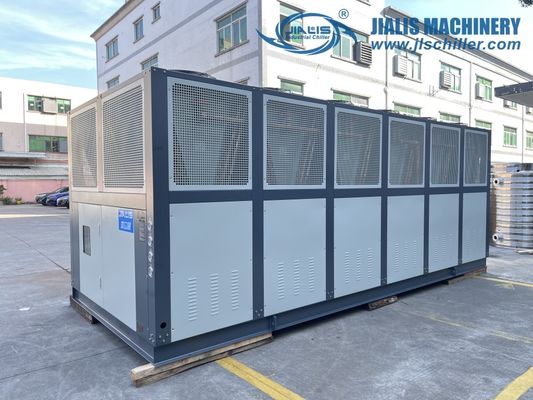

JLSF-180D Chiller a vite raffreddato ad aria raffreddamento di stampi a iniezione stampi a soffio stampi di estrusione
Dettagli:
| Luogo di origine: | Dongguan Cina |
| Marca: | JIALIS |
| Certificazione: | CE/ISO9001 |
| Numero di modello: | JLSF-180D |
Termini di pagamento e spedizione:
| Quantità di ordine minimo: | 1 set |
|---|---|
| Prezzo: | Discuss |
| Imballaggi particolari: | Imballaggi a pellicola a bolle |
| Tempi di consegna: | 30 giorni |
| Termini di pagamento: | T/T |
| Capacità di alimentazione: | 30 UNITÀ AL MESE |
|
Informazioni dettagliate |
|||
| Nome del prodotto: | Frigorifero a vite raffreddato ad aria | Sistema di controllo: | Siemens PLC |
|---|---|---|---|
| Controller: | Microprocessore/Siemens | Modalità di avvio: | Y-△/Avvio graduale |
| Tipo di compressore: | doppio compressore a vite | Evaporatore: | Shell e tubo |
| Condensatore: | Tubo a pinne | Protezione: | Alta/Bassa Pressione, Inversione di Fase, Sovraccarico, Antigelo, Surriscaldamento |
| Livello di rumore: | ≤75dB (A) | Voltaggio: | 380-415V/3PH/50Hz 440-460/3PH/60Hz |
| Agente frigorifero: | R22/R407C/R134A | Garanzia: | 1 anno |
| Evidenziare: | Caldaia a vite raffreddata ad aria per stampi a iniezione,Caldaia a vite raffreddata ad aria,Caldaia a vite raffreddata ad aria per stampi da estrusione |
||
Descrizione di prodotto
Descrizione del prodotto:
Il raffreddatore a vite raffreddato ad aria è un tipo di apparecchiatura di refrigerazione industriale e di condizionamento dell'aria commerciale, composta principalmente da evaporatore, compressore, condensatore e valvola di espansione e altri componenti.Si usa un compressore a vite per comprimere il refrigerante a bassa temperatura e bassa pressione in un gas ad alta temperatura e pressione, quindi rilascia il calore all'esterno attraverso il condensatore,e infine riduce la temperatura e la pressione del refrigerante attraverso la valvola di espansione per tornare all'evaporatore per il riciclo.
Durante il funzionamento, il frigorifero a vite raffreddato ad aria assorbe il calore dell'aria esterna, raffredda l'acqua di raffreddamento e la fa circolare nella stanza, in modo da ridurre la temperatura interna.L'efficienza di raffreddamento è fortemente influenzata da fattori quali la temperatura esterna e l'umidità, quindi il suo effetto può essere limitato in ambienti ad alta temperatura e umidità.
Rispetto ai frigoriferi raffreddati ad acqua, i frigoriferi a vite raffreddati ad aria non richiedono un ulteriore sistema di raffreddamento dell'acqua, quindi sono più semplici ed economici.poiché utilizza l'aria esterna per il raffreddamento, può essere problematico in zone ad alto inquinamento atmosferico o dove è necessario mantenere la qualità dell'aria interna.
Caratteristiche di produzione:
I frigoriferi a vite raffreddati ad aria sono apparecchiature di raffreddamento che utilizzano compressori a vite e condensatori raffreddati ad aria.
1. Alta efficienza:I refrigeratori a vite raffreddati ad aria utilizzano la tecnologia del compressore a vite e sono caratterizzati da un'elevata efficienza.e ha un'elevata efficienza di raffreddamento e un elevato rapporto di consumo energetico.
2- raffreddamento naturale:Questo tipo di frigorifero è dotato di un condensatore raffreddato ad aria, che consente un raffreddamento naturale attraverso una combinazione di ventilatori e dissipatori di calore.Non richiede una fonte di acqua di raffreddamento aggiuntiva, riducendo la complessità del sistema di raffreddamento e la dipendenza dalle risorse idriche.
3- Installazione semplificata:Poiché non è necessario collegare una fonte di acqua esterna, l'installazione di frigoriferi a vite raffreddati ad aria è relativamente semplificata.Non è necessario installare attrezzature quali condotte di raffreddamento e pompe idriche, che riduce il carico di lavoro di installazione e messa in servizio.
4Forte adattabilità:I frigoriferi a vite raffreddati ad aria sono adatti all'uso in varie condizioni ambientali.Possono funzionare normalmente in ambienti ad alta temperatura e non sono influenzati dalla temperatura esterna dell'acqua e dalla qualità dell'acqua.
5Risparmio di spazio:Rispetto ai tradizionali frigoriferi raffreddati ad acqua, i frigoriferi a vite raffreddati ad aria non richiedono serbatoi di acqua di raffreddamento e condotte di acqua di raffreddamento aggiuntivi, riducendo lo spazio occupato dal sistema.
6- Manutenzione conveniente:Poiché non è necessario trattare l'acqua di raffreddamento, la manutenzione dei frigoriferi a vite raffreddati ad aria è relativamente semplice.che riduce i costi di manutenzione e il carico di lavoro.
In generale, i frigoriferi a vite raffreddati ad aria sono apparecchiature di raffreddamento efficienti, a risparmio energetico e adattabili, che utilizzano il raffreddamento naturale e non richiedono fonti di acqua di raffreddamento esterne.Sono adatti alle esigenze di raffreddamento in vari settori industriali e presentano i vantaggi di un'installazione e di una manutenzione semplificate..
Principio di funzionamento:
Il principio di funzionamento del frigorifero a vite raffreddato ad aria è il seguente:
Processo di compressione:Il refrigerante viene compresso in un gas ad alta temperatura e alta pressione nel compressore a vite e poi entra nel condensatore.
Processo di condensazione:Il gas ad alta temperatura e alta pressione viene raffreddato nel condensatore per diventare un liquido ad alta pressione e allo stesso tempo rilascia calore,che si dissipa nell'aria esterna attraverso ventilatori e radiatori.
Processo di espansione:Dopo che il liquido ad alta pressione viene decompresso dalla valvola di espansione, diventa un liquido a bassa temperatura e bassa pressione e poi entra nell'evaporatore.
Processo di evaporazione:Il liquido a bassa temperatura e bassa pressione evapora nell'evaporatore, assorbe il calore nella stanza, raffredda l'acqua di raffreddamento nella stanza, e la fa circolare nella stanza,conseguendo così lo scopo di ridurre la temperatura interna.
Parametri tecnici:
| Modello | JLSF-30A | JLSF-40A | JLSF-50A | JLSF-60A | JLSF-70A | JLSF-80A | JLSF-90A | JLSF-100A | JLSF-110A | ||
| capacità di raffreddamento | KW/h | 94.8 | 126.4 | 158.0 | 189.6 | 221.2 | 252.8 | 284.4 | 316.0 | 347.6 | |
| Kcal/h | 84,000 | 112,000 | 140,000 | 168,000 | 196,000 | 224,000 | 252,000 | 280,000 | 308,000 | ||
| Intervallo di temperatura | 5°C~35°C ((Sotto 0°C può essere personalizzato) | ||||||||||
| Fornitore di alimentazione | 3N-380V/415V 50Hz/60Hz | ||||||||||
| Potenza totale | KW | 24.8 | 33.7 | 41.5 | 45.2 | 57.4 | 62 | 69 | 72.5 | 83.6 | |
| Corrente di corrente | A | 41 | 56.5 | 69.6 | 75.9 | 96.5 | 86.7 | 116.2 | 122 | 111.3 | |
| Acqua refrigerata | m3/h | 15 | 19.6 | 24.2 | 29 | 35 | 40 | 45 | 50.2 | 53.8 | |
| compressore | tipo | Tipo di vite semihermetiche | |||||||||
| Metodo di avvio | Y-△ | ||||||||||
| adeguamento della capacità | 0,25,50,75,100 | ||||||||||
| potenza di ingresso | KW | 23.3 | 30.7 | 38.5 | 42.2 | 51.4 | 56 | 63 | 66.3 | 73 | |
| Olio congelato | tipo | HBR-A01 | |||||||||
| volume di riempimento | L | 7 | 7 | 8 | 12 | 16 | 16 | 16 | 16 | 18 | |
| refrigerante | tipo | R-22/R407C | |||||||||
| metodo di controllo | Valvola di espansione per rilevamento della temperatura e della pressione esterna | ||||||||||
| Evaporatore | volume di riempimento | Peso totale | 16 | 22 | 27 | 32 | 36 | 42 | 46 | 52 | 56 |
| tipo | conchiglia e tubo | ||||||||||
| condensatore | Diametro | mm | DN65 | DN80 | DN80 | DN80 | DN80 | DN100 | DN100 | DN100 | DN125 |
| tipo | Tipo di pinna in alluminio a manica di rame ad alta efficienza + ventilatore del rotore esterno a basso rumore | ||||||||||
| Volume dell'aria di raffreddamento | m3/h | 28000 | 36000 | 45000 | 5500 | 63000 | 74000 | 83000 | 92000 | 102000 | |
| dispositivo di protezione | Interruttore ad alta e bassa tensione, protezione antifreeze, tappo solubile, valvola di sicurezza, dispositivo di protezione contro il sovraccarico, protettore da surriscaldamento della bobina, interruttore automatico di protezione della temperatura, ecc. | ||||||||||
| Dimensioni | L | mm | 2200 | 2300 | 2500 | 2800 | 2800 | 2910 | 3100 | 3150 | 3150 |
| W | mm | 1100 | 1100 | 1200 | 1200 | 1800 | 2050 | 2050 | 2050 | 2050 | |
| H | mm | 1820 | 2030 | 2030 | 2030 | 2100 | 2100 | 2100 | 2100 | 2100 | |
| peso | Peso totale | 920 | 1120 | 1350 | 1560 | 1780 | 1920 | 2230 | 2450 | 2720 | |
| Modello | JLSF-120A | JLSF-130A | JLSF-150A | JLSF-160D | JLSF-180D | JLSF-200D | JLSF-240D | JLSF-260D | JLSF-300D | ||
| capacità di raffreddamento | KW/h | 379.2 | 410.8 | 474.0 | 505.6 | 568.8 | 632.0 | 758.4 | 821.6 | 948.0 | |
| Kcal/h | 336,000 | 364,000 | 420,000 | 448,000 | 504,000 | 560,000 | 672,000 | 728,000 | 840,000 | ||
| Intervallo di temperatura | 5°C~35°C ((Sotto 0°C può essere personalizzato) | ||||||||||
| Fornitore di alimentazione | 3N-380V/415V 50Hz/60Hz | ||||||||||
| Potenza totale | KW | 149 | 169 | 195.1 | 204.8 | 240 | 247.5 | 282 | 309.4 | 364.5 | |
| Corrente di corrente | A | 88.6 | 100.5 | 114.8 | 120.5 | 141.6 | 145.6 | 165.5 | 182 | 214.4 | |
| Acqua refrigerata | m3/h | 59 | 65 | 74 | 79 | 90 | 101 | 119 | 130 | 152 | |
| compressore | tipo | Tipo di vite semihermetiche | |||||||||
| Metodo di avvio | Y-△ | ||||||||||
| adeguamento della capacità | 0,25,50,75,100 | ||||||||||
| potenza di ingresso | KW | 79.6 | 88.5 | 102.8 | 108.5 | 126.6 | 130.6 | 150.5 | 167 | 199.4 | |
| Olio congelato | tipo | HBR-A01 | |||||||||
| volume di riempimento | L | 18 | 18 | 23 | 24 | 24 | 28 | 32 | 32 | 36 | |
| refrigerante | tipo | R-22/R407C | |||||||||
| metodo di controllo | Valvola di espansione per rilevamento della temperatura e della pressione esterna | ||||||||||
| Evaporatore | volume di riempimento | Peso totale | 62 | 66 | 75 | 80 | 92 | 103 | 121 | 126 | 150 |
| tipo | conchiglia e tubo | ||||||||||
| condensatore | Diametro | mm | DN1250 | DN 150 | DN200 | ||||||
| tipo | Tipo di pinna in alluminio a manica di rame ad alta efficienza + ventilatore del rotore esterno a basso rumore | ||||||||||
| Volume dell'aria di raffreddamento | m3/h | 112000 | 122000 | 141000 | 150000 | 169000 | 189000 | 223000 | 245000 | 285000 | |
| dispositivo di protezione | Interruttore ad alta e bassa tensione, protezione antifreeze, tappo solubile, valvola di sicurezza, dispositivo di protezione contro il sovraccarico, protettore da surriscaldamento della bobina, interruttore automatico di protezione della temperatura, ecc. | ||||||||||
| Dimensioni | L | mm | 3500 | 3800 | 4120 | 4250 | 4680 | 4680 | 5230 | 5630 | 6550 |
| W | mm | 2100 | 2100 | 2100 | 2100 | 2100 | 2100 | 2100 | 2100 | 2210 | |
| H | mm | 2120 | 2120 | 2120 | 2120 | 2120 | 2120 | 2120 | 2120 | 2150 | |
| peso | Peso totale | 3050 | 3360 | 3670 | 3550 | 4120 | 4230 | 4650 | 5570 | 7420 | |
Industria delle applicazioni:
Per quanto riguarda l'industria delle materie plastiche, i refrigeratori d'acqua hanno una vasta gamma di scenari di applicazione.
1. stampaggio ad iniezione:Le macchine per lo stampaggio a iniezione richiedono un raffreddamento per controllare la solidificazione e la solidificazione delle materie plastiche durante il processo di stampaggio a iniezione.I refrigeratori ad acqua riducono la temperatura delle macchine per lo stampaggio a iniezione facendo circolare acqua di raffreddamento per garantire la qualità e la stabilità dimensionale dei prodotti in plasticaEssi sono ampiamente utilizzati nella produzione di vari prodotti di stampaggio a iniezione, quali parti di plastica, contenitori, giocattoli, ecc.
2. Formaggio a soffio:Le macchine per lo stampaggio a soffio sono utilizzate per la produzione di prodotti cavi come contenitori e bottiglie di plastica.I frigoriferi ad acqua raffreddano e solidificano rapidamente i prodotti di plastica fornendo acqua di raffreddamento per facilitare la demolding lisciaEssi sono ampiamente utilizzati in industrie quali bevande in bottiglia, cosmetici e detersivi.
3. stampaggio per estrusione:Gli estrusori vengono utilizzati per produrre tubi, fogli, pellicole e altri prodotti di plastica.I refrigeratori ad acqua controllano la temperatura dell'estrusore attraverso un sistema di circolazione del liquido di raffreddamento per garantire la qualità e la stabilità dimensionale delle materie plasticheEssi sono ampiamente utilizzati nelle industrie della costruzione, dell'imballaggio, dell'energia e dell'automotive, ecc.
4. raffreddamento dello stampo iniettabile:Durante il processo di stampaggio a iniezione, il raffreddamento della muffa è molto importante, il che influenza direttamente la qualità e l'efficienza di produzione del prodotto.I frigoriferi raffreddano gli stampi per iniezione fornendo acqua di raffreddamentoSono ampiamente utilizzati nell'industria dello stampaggio ad iniezione per produrre vari prodotti in plastica.
5. apparecchiature di raffreddamento per la lavorazione della plastica:Oltre alle macchine per lo stampaggio a iniezione, alle macchine per lo stampaggio a soffio e agli estrusori, altre attrezzature per la lavorazione della plastica, come le trituratrici di plastica, i granulatori di plastica, ecc., hanno anche bisogno di raffreddamento.I frigoriferi riducono la temperatura di queste apparecchiature fornendo acqua di raffreddamento per garantire il loro normale funzionamento e prolungare la loro vita utile.
Questi sono solo alcuni scenari di applicazione comuni dei refrigeratori nell'industria delle materie plastiche.che copre quasi tutte le esigenze di raffreddamento dell'intero processo di produzione e di trasformazione delle materie plastiche.
Produzione automobilistica Ingegneria chimica Industria elettronica Industria elettroplatazione
Industria del stampaggio per iniezione Industria farmaceutica Industria dell'imballaggio in plastica Industria tipografica
Upport e servizi:
Il supporto tecnico e il servizio dei frigoriferi raffreddati ad aria comprendono:
1. Assistenza clienti 24 ore su 24
2. Installazione e manutenzione del telecomando
3. Diagnosi e risoluzione dei problemi a distanza
4- telefonico/e-mail - consulenza e orientamento
5. Documentazione e manuali di facile utilizzo
6. Aggiornamenti e aggiornamenti del software
7. Prezzo di costo dei pezzi di ricambio e dei materiali di consumo
Imballaggio e trasporto:
I frigoriferi raffreddati ad aria vengono confezionati e spediti in scatole di legno compensato standard.E appiccicate l' etichetta del marchio di spedizione sulla scatola di legno per garantire la corretta consegna.
Quali sono i vantaggi dei frigoriferi nell'industria della plastica?
1Controllo della temperatura:I frigoriferi possono garantire una temperatura stabile dell'acqua di raffreddamento e garantire la precisione del controllo della temperatura durante la lavorazione della plastica.stabilità dimensionale e aspetto.
2Rifrescamento rapido: I frigoriferi possono fornire una capacità di raffreddamento efficiente e possono raffreddare e solidificare rapidamente i prodotti in plastica, contribuendo a migliorare l'efficienza della produzione e a ridurre i cicli di produzione.
3- efficienza energetica:I frigoriferi utilizzano tecnologie di refrigerazione avanzate e hanno un'elevata efficienza energetica, riducendo il consumo di energia e i costi di produzione.
4- Amiabilità ambientale:I refrigeratori utilizzano generalmente refrigeranti ecologici e hanno un impatto minore sull'ambiente.Essi soddisfano i requisiti di protezione dell'ambiente e contribuiscono allo sviluppo sostenibile dell'industria della plastica.
5Controllo automatico: I moderni frigoriferi sono di solito dotati di avanzati sistemi di controllo automatici in grado di monitorare e regolare la temperatura e il flusso dell'acqua di raffreddamento.Ciò fornisce una maggiore comodità di funzionamento e precisione del controllo del processo.
In sintesi, i frigoriferi hanno una vasta gamma di scenari di applicazione nell'industria delle materie plastiche e possono fornire vantaggi quali il controllo della temperatura, il raffreddamento rapido, il controllo della temperatura e la capacità di raffreddamento.efficienza energetica e rispettosità dell'ambienteEssi svolgono un ruolo importante nel garantire la qualità dei prodotti, nel migliorare l'efficienza della produzione e nel ridurre i costi di produzione.
