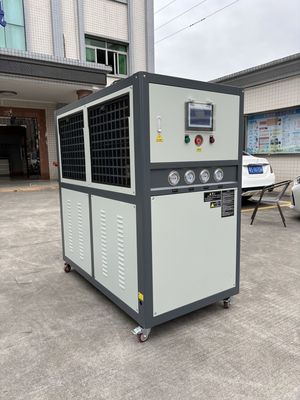

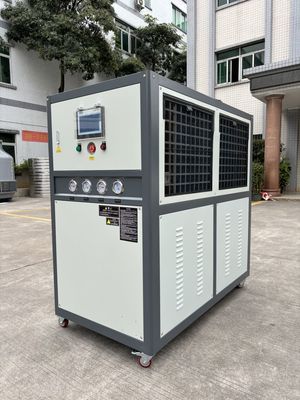

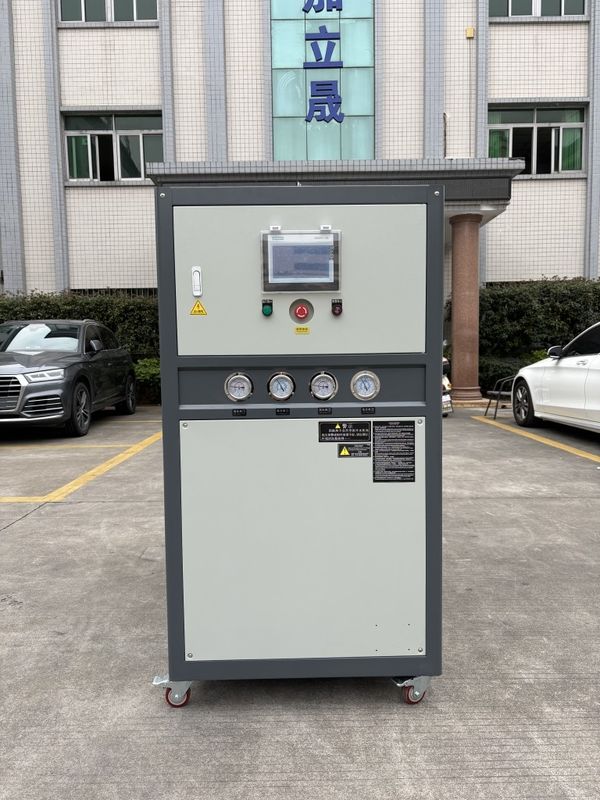

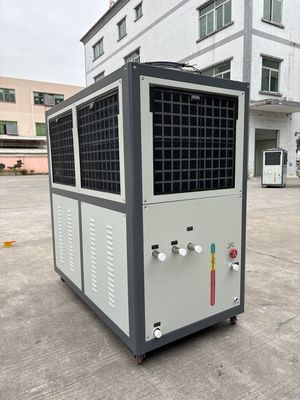

JLSF-12HP Chiller ad acqua raffreddata ad aria 10t 10TR Capacità di raffreddamento Maschine di imballaggio Extruder
Dettagli:
| Luogo di origine: | Dongguan Cina |
| Marca: | JIALIS |
| Certificazione: | CE/ISO9001 |
| Numero di modello: | JLSF-12HP/10Ton/10TR |
Termini di pagamento e spedizione:
| Quantità di ordine minimo: | 1 set |
|---|---|
| Prezzo: | Discuss |
| Imballaggi particolari: | Scatola in legno compensato |
| Tempi di consegna: | 7 giorni |
| Termini di pagamento: | T/T |
| Capacità di alimentazione: | 300 unità al mese |
|
Informazioni dettagliate |
|||
| Nome del prodotto: | Refrigeratore di acqua raffreddata dell'aria | Sistema di controllo: | SiemensPLC/ schermo touch da 7 pollici |
|---|---|---|---|
| temperatura dell'acqua dello sbocco: | 5-35℃ | Tipo di compressore: | Per il prodotto di cui al paragrafo 1 del presente allegato, il valore del prodotto non deve superar |
| Evaporatore: | Bobina del serbatoio di acqua/scambiatore di calore di Shell e della metropolitana/piatto | Condensatore: | Tubo a pinne |
| Fan del condensatore: | Assiale/centrifuga | Livello di rumore: | ≤65dB (A) |
| Agente frigorifero: | R22/R407C/R134A/R410A/R404A | Sistema di protezione: | Pressione, scorrimento dell'acqua, sovraccarico, ecc. massimi minimi. |
| Pompa: | Centrifugo/verticale | Tasso di flusso dell'acqua: | ³ /h di 5-6m |
| Garanzia: | 12 mesi | ||
| Evidenziare: | Chiller ad acqua raffreddata ad aria Capacità 10 tonnellate,macchine di imballaggio Chiller ad acqua raffreddata ad aria |
||
Descrizione di prodotto
Descrizione del prodotto:
Il refrigeratore raffreddato ad aria è un tipo di apparecchiatura di raffreddamento, noto anche come refrigeratore.che è diverso dal modo in cui funzionano i frigoriferi raffreddati ad acqua, che utilizza un condensatore d'acqua per scaricare il calore.
Rispetto al raffreddatore tradizionale raffreddato ad acqua, la differenza tra il raffreddatore raffreddato ad aria e il raffreddatore tradizionale raffreddato ad acqua è che utilizza un raffreddatore ad aria come condensatore,e il ventilatore soffia l'aria necessaria per la dissipazione del calore da un lato della macchina e lo espelle dall'altro lato. raggiungere il raffreddamento. Pertanto, il refrigeratore raffreddato ad aria non ha bisogno di una fonte di acqua di raffreddamento esterna, è indipendente ed è molto conveniente da installare e spostare.
Caratteristiche di produzione:
Il frigorifero raffreddato ad aria è un apparecchio di refrigerazione comune, le sue caratteristiche principali sono le seguenti:
1- Indipendenza:Il frigorifero raffreddato ad aria non ha bisogno di essere collegato a una fonte esterna di acqua di raffreddamento attraverso tubi o pompe d'acqua.
2.Alta efficienza e risparmio energetico:Il frigorifero raffreddato ad aria adotta compressori e scambiatori di calore ad alta efficienza, in grado di raggiungere i requisiti di temperatura impostati in un breve lasso di tempo,e può anche ridurre il consumo di energia e avere migliori effetti di risparmio energetico.
3.Mantenimento facile:Il frigorifero raffreddato ad aria è di struttura semplice, facile da mantenere, facile da pulire e da riparare.
4- Basso rumore:Il frigorifero raffreddato ad aria ha un basso rumore di funzionamento e non interferirà con l'ambiente circostante e il personale.
5.Comando automatico:Il frigorifero raffreddato ad aria adotta un sistema di controllo avanzato, che può regolare automaticamente la temperatura e l'umidità per garantire un effetto di raffreddamento stabile e affidabile.
6- Flessibilità:Il frigorifero raffreddato ad aria può essere utilizzato da solo o in combinazione con altre apparecchiature per soddisfare esigenze diverse.
In generale, il refrigeratore raffreddato ad aria presenta le caratteristiche di indipendenza, elevata efficienza e risparmio energetico, facile manutenzione, basso rumore, controllo automatico e flessibilità,e è un'attrezzatura ideale ampiamente utilizzata in varie esigenze di refrigerazione.
Principio di funzionamento:
I componenti principali di un frigorifero raffreddato ad aria comprendono un compressore, un condensatore d'aria, una valvola di espansione e un evaporatore.
1Il compressore assorbe gas refrigerante a bassa pressione e bassa temperatura e lo comprime in gas ad alta pressione e alta temperatura.
2Questo gas refrigerante ad alta temperatura e pressione entra nel condensatore d'aria, scambia calore con l'aria ambiente e scarica calore nell'ambiente.mentre il refrigerante si condensa dallo stato gassoso allo stato liquido.
3Il liquido refrigerante ad alta pressione passa attraverso la valvola di espansione, la pressione scende improvvisamente, e si trasforma in un liquido refrigerante a bassa pressione e bassa temperatura.
4Il liquido refrigerante a bassa temperatura e bassa pressione entra nell'evaporatore, assorbe il calore interno, si evapora in stato gassoso da solo,e la temperatura interna scende per raggiungere lo scopo di refrigerazione.
5Il gas refrigerante viene risucchiato nel compressore per completare un ciclo.
I vantaggi dei frigoriferi raffreddati ad aria includono la semplice installazione, l'assenza di torri di raffreddamento e pompe di raffreddamento dell'acqua e i bassi costi di manutenzione.il suo rendimento è inferiore a quello dei frigoriferi raffreddati ad acqua, soprattutto a temperature ambientali elevate, e la sua efficienza sarà ulteriormente ridotta.
| 1 Compressore | 5 Evaporatore | 9 Sensore di temperatura | 13 Valvola di bypass |
| 2 Condensatore | 6 Valvola a sfera | 10 Serbatoio dell'acqua | 14 Controller a bassa tensione |
| 3 Asciugatrice di filtri | 7 Interruttore antigelo | 11 Misuratore di pressione della pompa dell'acqua | 15 Controller ad alta tensione |
| 4 Valvola di espansione | 8 Scambio galleggiante | 12 Pompa dell'acqua |
16 Valvola di sollevamento della pressione |
Parametri tecnici:
| Modello | JLSF-1HP | JLSF-2HP | JLSF-3HP | JLSF-4HP | JLSF-5HP | JLSF-6HP | JLSF-8HP | JLSF-10HP | ||
| capacità di raffreddamento | KW/h | 3.1 | 6.2 | 9.3 | 12.4 | 15.5 | 18.6 | 24.8 | 31 | |
| Kcal/h | 2,700 | 5,400 | 8,100 | 10,800 | 13,500 | 16,200 | 21,600 | 27,000 | ||
| Intervallo di temperatura | 5°C-35°C ((Sotto 0°C può essere personalizzato) | |||||||||
| Fornitore di alimentazione | 1PH-220V 50HZ/60HZ 3PH-380V/415V 50HZ/60HZ | |||||||||
| Potenza totale | KW | 1.21 | 2.03 | 2.84 | 3.7 | 4.5 | 5.7 | 7.33 | 8.83 | |
| Compressore | Tipo | Tipo di rotolo o di pistone ermetico | ||||||||
| Potenza | KW | 0.75 | 1.50 | 2.25 | 3.00 | 3.75 | 4.50 | 6.00 | 7.50 | |
| Pompa di circolazione | Potenza | KW | 0.375 | 0.375 | 0.375 | 0.375 | 0.75 | 0.75 | 0.75 | 1.5 |
| Testa | m | 22 | 22 | 22 | 22 | 23 | 23 | 23 | 21.5 | |
| Agente frigorifero | Tipo | R22/R407c/R134a/R410a | ||||||||
| Metodo di controllo | Valvola di espansione per rilevamento della temperatura e della pressione esterna | |||||||||
| volume di riempimento | Kg | 0.50 | 1.00 | 1.50 | 2.00 | 2.50 | 3.00 | 4.00 | 5.00 | |
| Evaporatore | Flusso | m3/h | 0.82 | 0.98 | 1.45 | 1.88 | 2.42 | 2.92 | 3.75 | 4.85 |
| capacità idrica | m3 | 0.028 | 0.04 | 0.05 | 0.05 | 0.065 | 0.065 | 0.13 | 0.18 | |
| Diametro | centimetro | 1/2" | 3/4" | 1" | 1-1/2" | 1-1/2" | ||||
| Condensatore | Tipo | Sette di ottone efficienti a pinna di alluminio ondulato | ||||||||
| Ventilatore | Tipo | Flusso assiale | ||||||||
| volume dell'aria | m3/h | 1000 | 2000 | 3000 | 4000 | 5000 | 6000 | 8000 | 10000 | |
| Dispositivo di protezione | Interruttore ad alta e bassa pressione, protezione antigelo, spina/valvola di sicurezza fusibile, dispositivo di protezione contro il sovraccarico, protettore contro il surriscaldamento della bobina, interruttore automatico di protezione della temperatura, ecc. | |||||||||
| Dimensioni della macchina | L | mm | 680 | 800 | 1040 | 1140 | 1140 | 1200 | 1400 | 1400 |
| W | mm | 420 | 480 | 555 | 620 | 620 | 650 | 725 | 725 | |
| H | mm | 720 | 850 | 1060 | 1200 | 1200 | 1160 | 1450 | 1450 | |
| Peso unitario | Kg | 60 | 90 | 130 | 140 | 170 | 210 | 270 | 350 | |
| Modello | JLSF-12HP | JLSF-15HP | JLSF-20HP | JLSF-25HP | JLSF-30HP | JLSF-40HP | JLSF-50HP | JLSF-60HP | ||
| capacità di raffreddamento | KW/h | 37.2 | 46.5 | 65 | 77.5 | 93 | 124 | 155 | 186 | |
| Kcal/h | 29,059 | 37,965 | 50,805 | 61,683 | 74,992 | 97,675 | 116,521 | 156,249 | ||
| Intervallo di temperatura | 5°C-35°C ((Sotto 0°C può essere personalizzato) | |||||||||
| Fornitore di alimentazione | 1N-220V 50HZ/60HZ 3N-380V/415V 50HZ/60HZ | |||||||||
| Potenza totale | KW | 11.4 | 13.62 | 19.8 | 22.75 | 28.3 | 39.2 | 46.75 | 56.1 | |
| Compressore | Tipo | Tipo di rotolo o di pistone ermetico | ||||||||
| Potenza | KW | 9 | 11.25 | 15 | 18.75 | 22.5 | 30 | 37.5 | 45 | |
| Pompa di circolazione | Potenza | KW | 1.5 | 1.5 | 2.2 | 2.2 | 4 | 4 | 4 | 5.5 |
| Testa | m | 21.5 | 21.5 | 22 | 22 | 25 | 25 | 25 | 26 | |
| Agente frigorifero | Tipo | R22/R407c/R134a/R410a | ||||||||
| Metodo di controllo | Valvola di espansione per rilevamento della temperatura e della pressione esterna | |||||||||
| volume di riempimento | Kg | 7.2 | 9.1 | 12.2 | 15.3 | 18.6 | 24.5 | 30.6 | 36.8 | |
| Evaporatore | Flusso | m3/h | 5.81 | 7.6 | 10.16 | 12.34 | 15.2 | 19.53 | 23.3 | 30.52 |
| capacità idrica | m3/h | 0.18 | 0.21 | 0.28 | 0.32 | 0.32 | 0.61 | 0.66 | 0.72 | |
| Diametro | centimetro | 1.5" | 2" | 2.5" | 3" | |||||
| Condensatore | Tipo | Sette di ottone efficienti a pinna di alluminio ondulato | ||||||||
| Ventilatore | Tipo | Flusso assiale | ||||||||
| volume dell'aria | m3/h | 12000 | 15000 | 20000 | 25000 | 30000 | 40000 | 50000 | 60000 | |
| Dispositivo di protezione | Interruttore ad alta e bassa pressione, protezione antigelo, spina/valvola di sicurezza fusibile, dispositivo di protezione contro il sovraccarico, protettore contro il surriscaldamento della bobina, interruttore automatico di protezione della temperatura, ecc. | |||||||||
| Dimensioni della macchina | L | mm | 1400 | 1750 | 2000 | 2000 | 2200 | 2000 | 2000 | 2400 |
| W | mm | 725 | 750 | 900 | 900 | 900 | 1800 | 1800 | 1800 | |
| H | mm | 1450 | 1500 | 1770 | 1770 | 1770 | 2200 | 2300 | 2300 | |
| Peso unitario | Kg | 370 | 480 | 590 | 590 | 880 | 1000 | 1280 | 1420 | |
Industria delle applicazioni:
I piccoli frigoriferi raffreddati ad aria sono adatti a molte industrie e applicazioni diverse, tra cui, a titolo esemplificativo, le seguenti:
1Industria elettronica:I piccoli frigoriferi raffreddati ad aria possono fornire refrigerazione per prodotti ad alta tecnologia come semiconduttori, ottici e componenti elettronici per garantire il normale funzionamento delle apparecchiature.
2Industria farmaceutica:i piccoli frigoriferi raffreddati ad aria possono fornire un effetto di raffreddamento stabile per il collegamento nel processo di produzione farmaceutica che richiede un controllo della temperatura, garantendo la qualità e la sicurezza dei prodotti farmaceutici;.
3Industria alimentare:I piccoli frigoriferi raffreddati ad aria possono fornire refrigerazione per i collegamenti che richiedono un controllo della temperatura durante la lavorazione, lo stoccaggio e il trasporto degli alimenti per garantire la qualità e la sicurezza degli alimenti.
4Industria della plastica:i piccoli frigoriferi raffreddati ad aria possono fornire refrigerazione per i collegamenti a temperatura controllata nel stampaggio a iniezione di materie plastiche, nello stampaggio a soffio, nello stampaggio per estrusione, ecc.;garantire la qualità del prodotto e l'efficienza della produzione.
5Industria chimica:i piccoli frigoriferi raffreddati ad aria possono fornire refrigerazione per i collegamenti che necessitano di un controllo della temperatura nel processo di produzione chimica per garantire la qualità e la sicurezza dei prodotti chimici.
In generale, i piccoli frigoriferi raffreddati ad aria sono adatti a varie occasioni che richiedono la refrigerazione e forniscono soluzioni di refrigerazione efficienti, stabili e affidabili per diversi settori.
Produzione automobilistica Ingegneria chimica Industria elettronica Industria elettroplatazione
Industria del stampaggio per iniezione Industria farmaceutica Industria dell'imballaggio in plastica Industria tipografica
Upport e servizi:
Il supporto tecnico e il servizio dei frigoriferi raffreddati ad aria comprendono:
1. Assistenza clienti 24 ore su 24
2. Installazione e manutenzione del telecomando
3. Diagnosi e risoluzione dei problemi a distanza
4- telefonico/e-mail - consulenza e orientamento
5. Documentazione e manuali di facile utilizzo
6. Aggiornamenti e aggiornamenti del software
7. Prezzo di costo dei pezzi di ricambio e dei materiali di consumo
Applicazione del frigorifero nell'estrusore:
The application of water chillers in extruders is mainly used to cool the heating elements of the extruder and the heat generated during the extrusion process to ensure the stability and quality of the extrusion process.
Durante il processo di lavoro dell'estrusore, materiali come la plastica o la gomma vengono estrusi in prodotti di forma specifica, come tubi, cavi, pellicole, ecc., mediante riscaldamento e pressione.In questo processo, l'estrusore deve eseguire un controllo della temperatura costante sugli elementi di riscaldamento (come i barili di riscaldamento) per mantenere la temperatura di estrusione richiesta.
Il refrigeratore ad acqua riduce la temperatura dell'estrusore facendo circolare acqua di raffreddamento.Passa l'acqua di raffreddamento attraverso il sistema di raffreddamento e poi collega l'acqua di raffreddamento agli elementi di riscaldamento nell'estrusore attraverso tubi o cicli di raffreddamentoL'acqua di raffreddamento assorbe il calore rilasciato dagli elementi di riscaldamento e lo allontana, mantenendo così una temperatura stabile durante il processo di estrusione.
L'applicazione di frigoriferi d'acqua può portare i seguenti vantaggi:
1Controllo della temperatura:Il raffreddatore ad acqua può fornire un effetto di raffreddamento preciso per garantire che la temperatura degli elementi di riscaldamento nell'estrusore rimanga entro la gamma richiesta,evitare l'impatto del surriscaldamento o del surriscaldamento sul processo di estrusione e sulla qualità del prodotto.
2Stabilità:Con il raffreddamento dell'estrusore, il raffreddatore ad acqua può contribuire a mantenere la stabilità del processo di estrusione e ridurre l'impatto delle fluttuazioni di temperatura sulle dimensioni, sull'aspetto e sulle prestazioni del prodotto.
3. Migliorare l'efficienza della produzione:Il frigorifero può raffreddare rapidamente l'elemento di riscaldamento, ridurre il tempo di avvio e di arresto dell'estrusore e migliorare l'efficienza e l'output della produzione.
4. Prolungare la durata dell'attrezzatura:Controllando la temperatura dell'estrusore, il frigorifero può ridurre i danni alle apparecchiature causati da stress termico e prolungare la vita utile e l'affidabilità delle apparecchiature.
In breve, l'applicazione del refrigeratore nell'estrusore può fornire un controllo preciso della temperatura, garantire la stabilità del processo di estrusione e la qualità del prodotto,e migliorare l'efficienza della produzione e la durata dell'attrezzatura.
