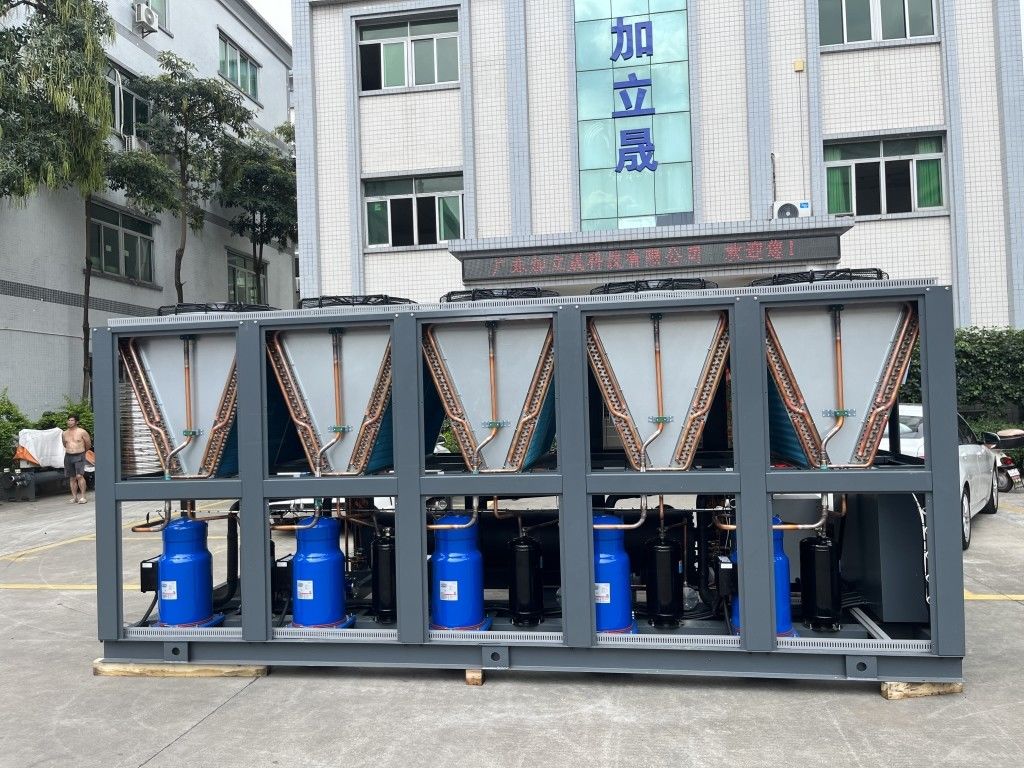

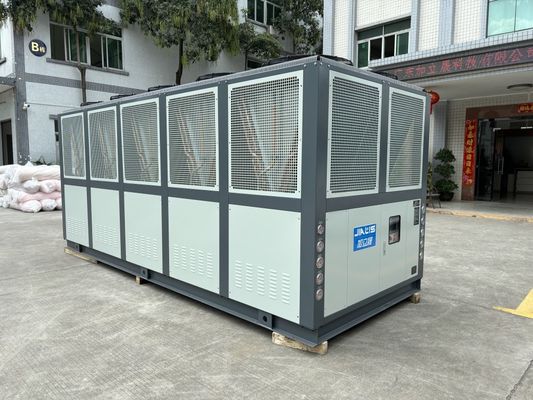

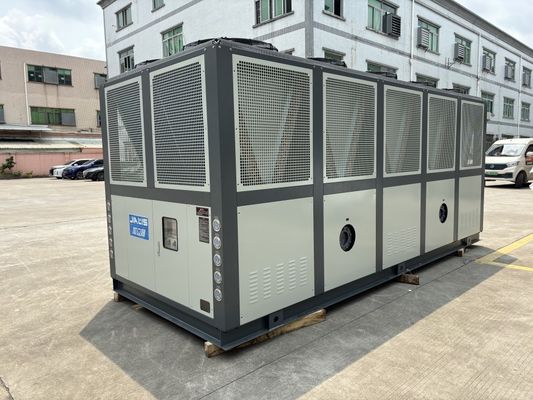

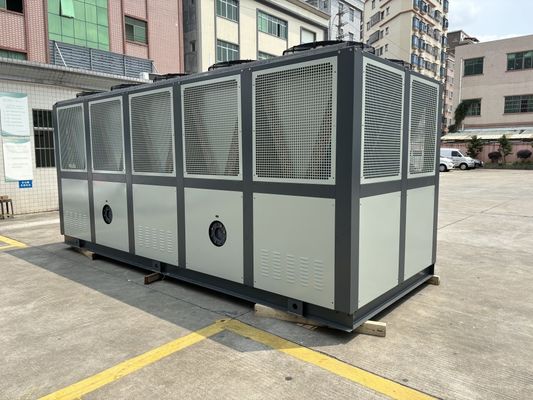

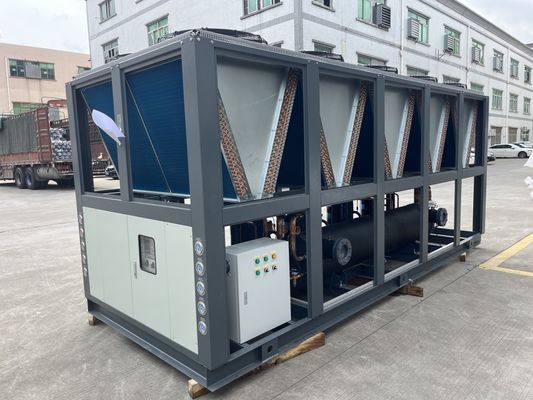

JLSF-125HP Grande frigorifero a scorrere raffreddato ad aria condizionato Climatizzatore a temperatura costante
Dettagli:
| Luogo di origine: | Dongguan Cina |
| Marca: | JIALIS |
| Certificazione: | CE/ISO9001 |
| Numero di modello: | JLSF-125HP |
Termini di pagamento e spedizione:
| Quantità di ordine minimo: | 1 set |
|---|---|
| Prezzo: | Discuss |
| Imballaggi particolari: | Scatola in legno compensato |
| Tempi di consegna: | 20 giorni |
| Termini di pagamento: | T/T |
| Capacità di alimentazione: | 50 unità al mese |
|
Informazioni dettagliate |
|||
| Nome del prodotto: | Refrigeratore di acqua raffreddata dell'aria | Sistema di controllo: | Siemens PLC/ touch screen da 7 pollici |
|---|---|---|---|
| temperatura dell'acqua dello sbocco: | 5-50℃ | Tipo di compressore: | Danimarca Danfoss compressore a rotoli |
| Evaporatore: | Shell e tubo | Condensatore: | Alettato |
| Fan del condensatore: | Assiale/centrifuga | Livello di rumore: | ≤65dB (A) |
| Voltaggio: | 380V-415V/440V-460V | Frequenza: | 50 Hz/60 Hz |
| Agente frigorifero: | R410A | Sistema di protezione: | Pressione, scorrimento dell'acqua, sovraccarico, ecc. massimi minimi. |
| Garanzia: | 12 mesi | ||
| Evidenziare: | Caldaia a rotolo raffreddato ad aria a temperatura costante,Grande frigorifero a rotolo raffreddato ad aria,Caldaio a scorrere a temperatura costante |
||
Descrizione di prodotto
Descrizione del prodotto:
Il refrigeratore di tipo raffreddamento e riscaldamento dell'aria condizionata è un tipo speciale di refrigeratore,che è ampiamente utilizzato nei sistemi di climatizzazione per fornire acqua fredda e acqua calda per soddisfare le esigenze di raffreddamento e riscaldamento dei sistemi di climatizzazione.
Questo tipo di frigorifero ha una doppia funzione, che può fornire acqua fredda per le esigenze di raffreddamento dei sistemi di condizionamento d'aria e acqua calda per le esigenze di riscaldamento dei sistemi di condizionamento d'aria.Di solito consiste di un'unità, compresi i principali componenti quali compressore, condensatore, evaporatore e sistema di controllo.
In modalità di raffreddamento, il compressore del refrigeratore di tipo raffreddamento e riscaldamento del condizionatore d'aria comprime il refrigerante e dissipa il calore attraverso il condensatore,e scarica il calore dal sistemaPoi, l'agente di condensazione nel condensatore viene raffreddato dalla valvola di espansione e entra nell'evaporatore, dove assorbe il calore dell'aria o dell'acqua per produrre acqua fredda.L'acqua fredda viene trasportata al sistema di climatizzazione attraverso tubi per raffreddare e abbassare la temperatura interna.
In modalità di riscaldamento, il refrigeratore di tipo raffreddamento e riscaldamento dell'aria condizionata può assorbire l'energia termica dall'ambiente esterno e riscaldarla mediante circolazione inversa.Il compressore compressa il fluido di lavoro e rilascia calore attraverso il condensatoreIn seguito, il fluido di lavoro viene pressurizzato dalla valvola di espansione e entra nell'evaporatore, assorbendo il calore dell'ambiente esterno e riscaldandolo.L'acqua riscaldata viene trasportata al sistema di climatizzazione attraverso tubi per riscaldamento e aumento della temperatura interna.
L'applicazione di sistemi di raffreddamento dell'aria condizionata e di riscaldamento dell'acqua può realizzare il funzionamento tutto l'anno dell'impianto di condizionamento dell'aria,in modalità di raffreddamento in estate o di riscaldamento in inverno, può soddisfare le esigenze di un'aria condizionata confortevole, ha i vantaggi di risparmio energetico, flessibilità e adattabilità ambientale ed è adatto a vari edifici e luoghi,come gli edifici per uffici, centri commerciali, hotel e ospedali.
In sintesi, il raffreddatore d'acqua di raffreddamento e riscaldamento dell'aria condizionata è un raffreddatore d'acqua in grado di fornire acqua fredda e acqua calda per soddisfare le esigenze di raffreddamento e riscaldamento del sistema di climatizzazione.Ha una doppia funzione ed è adatto a vari edifici e luoghi.
Caratteristiche del prodotto:
Il raffreddatore a scorrere raffreddato ad aria è un raffreddatore che utilizza la tecnologia del condensatore raffreddato ad aria e del compressore a scorrere.
1. Alta efficienza e risparmio energetico:Il refrigeratore a rotolo raffreddato ad aria utilizza un compressore a rotolo efficiente per garantire un elevato rapporto di efficienza energetica e ottenere un funzionamento a risparmio energetico.Di solito hanno un consumo di energia inferiore e un raffreddamento migliore, riducendo il consumo energetico e i costi operativi.
2- Disegno compatto:Questo tipo di frigorifero ha di solito una struttura compatta e occupa uno spazio relativamente piccolo, il che lo rende adatto per luoghi con spazio di installazione limitato.La loro compattezza le rende più flessibili e convenienti nelle applicazioni commerciali e industriali.
3. raffreddamento rapido:Il condensatore raffreddato ad aria può dissipare rapidamente il calore attraverso ventilatori e dissipatori di calore, fornendo un effetto di raffreddamento rapido ed efficace.Questo rende il raffreddatore a rotolo raffreddato ad aria funzionare bene in scenari in cui è necessario un raffreddamento rapido, ad esempio in ambienti ad alta temperatura o applicazioni che richiedono un raffreddamento rapido.
4- Installazione semplificata:I refrigeratori a rotolo raffreddati ad aria sono relativamente semplici da installare in quanto non richiedono il collegamento a una fonte di acqua esterna o a una torre di raffreddamento.Ciò riduce la complessità della disposizione dei tubi e della configurazione del sistema idrico durante l'installazione, risparmiando tempo e costi di manodopera.
5Controllo automatico:Molti frigoriferi a rotolo raffreddati ad aria sono dotati di sistemi di controllo automatizzati avanzati, in grado di ottenere un controllo preciso della temperatura e un funzionamento intelligente.Questi sistemi di controllo hanno solitamente funzioni di monitoraggio e regolazione per garantire un funzionamento stabile e prestazioni ottimali dell'apparecchiatura.
6Ampia adattabilità:I frigoriferi a rotolo raffreddati ad aria sono adatti a vari scenari di applicazione di refrigerazione e condizionamento dell'aria, compresi edifici commerciali, uffici, alberghi, strutture mediche, impianti industriali,eccPossono soddisfare esigenze di refrigerazione di diverse dimensioni e esigenze e hanno una buona adattabilità e flessibilità.
Principio di funzionamento:
Per quanto riguarda il principio specifico di funzionamento dei refrigeratori di tipo climatizzatore-raffreddamento e riscaldamento, occorre considerare il loro funzionamento nelle modalità di raffreddamento e riscaldamento.Il seguente è il principio generale di funzionamento dei refrigeratori di tipo climatizzatore, raffreddamento e riscaldamento::
Principio di funzionamento in modalità di raffreddamento:
1. funzionamento del compressore:Il compressore è il componente centrale del refrigeratore, che aspira il refrigerante (di solito il refrigerante R410A, ecc.) e lo comprime in gas ad alta pressione e temperatura.
2. Dissipazione del calore del condensatore:Il refrigerante ad alta pressione e temperatura passa attraverso il condensatore e scambia calore con l'aria o l'acqua nell'ambiente esterno.il refrigerante si raffredda e si condensa in un liquido ad alta pressione.
3Controllo della valvola di espansione:Il liquido ad alta pressione passa attraverso la valvola di espansione e la pressione scende rapidamente, entrando in uno stato di bassa pressione.Questo improvviso calo di pressione fa precipitare la temperatura del refrigerante.
4. Assorbimento di calore da evaporatore:Il refrigerante a bassa pressione entra nell'evaporatore (condensatore evaporativo) e scambia calore con l'aria o l'acqua.il refrigerante assorbe il calore ed evapora in vapore a bassa pressione.
5. Rifornimento di acqua fredda:Il vapore a bassa pressione passa ulteriormente attraverso il separatore per separare il liquido refrigerante rimanente e il vapore viene aspirato nel ciclo del compressore per eseguire nuovamente il processo di refrigerazione.Allo stesso tempo, attraverso lo scambio di calore nell'evaporatore, il ciclo dell'acqua di raffreddamento viene trasportato al sistema di condizionamento dell'aria attraverso il condotto per fornire acqua fredda.
Principio di funzionamento in modalità di riscaldamento:
In modalità di riscaldamento, il condizionatore di tipo freddo e caldo realizza la funzione di riscaldamento attraverso la circolazione inversa.
1. funzionamento del compressore:Come nella modalità di raffreddamento, il compressore aspira il fluido di lavoro (di solito refrigerante) e lo comprime in gas ad alta pressione e ad alta temperatura.
2. Dissipazione del calore del condensatore:Il refrigerante ad alta pressione e ad alta temperatura scambia calore con l'ambiente esterno attraverso il condensatore e rilascia calore nell'ambiente esterno.
3Controllo della valvola di espansione:Il liquido ad alta pressione passa attraverso la valvola di espansione, la pressione si riduce e entra in uno stato di bassa pressione, causando un calo della temperatura del refrigerante.
4. Assorbimento di calore da evaporatore:Il refrigerante a bassa pressione entra nell'evaporatore, assorbe il calore durante il processo di evaporazione e assorbe il calore dall'ambiente esterno.
5. approvvigionamento di acqua calda:Il vapore a bassa pressione viene separato in refrigerante liquido attraverso un separatore, e il vapore viene aspirato nel compressore per la circolazione.L'energia termica viene trasferita al sistema di circolazione dell'acqua per fornire acqua calda per il riscaldamento.
I refrigeratori di tipo climatizzatore, raffreddamento e riscaldamento realizzano l'approvvigionamento di acqua fredda e acqua calda attraverso il processo di circolazione in modalità di raffreddamento e riscaldamento.Questa doppia funzione gli consente di adattarsi alle esigenze di condizionamento dell'aria in diverse stagioni e condizioni ambientali.
| 1 Compressore | 5 Evaporatore | 9 Sensore di temperatura | 13 Valvola di bypass |
| 2 Condensatore | 6 Valvola a sfera | 10 Serbatoio dell'acqua | 14 Controller a bassa tensione |
| 3 Asciugatrice di filtri | 7 Interruttore antigelo | 11 Misuratore di pressione della pompa dell'acqua | 15 Controller ad alta tensione |
| 4 Valvola di espansione | 8 Scambio fluttuante | 12 Pompa dell'acqua |
16 Valvola di sollevamento della pressione |
Parametri tecnici:
| Modello | JLSF-1HP | JLSF-2HP | JLSF-3HP | JLSF-4HP | JLSF-5HP | JLSF-6HP | JLSF-8HP | JLSF-10HP | ||
| capacità di raffreddamento | KW/h | 3.1 | 6.2 | 9.3 | 12.4 | 15.5 | 18.6 | 24.8 | 31 | |
| Kcal/h | 2,700 | 5,400 | 8,100 | 10,800 | 13,500 | 16,200 | 21,600 | 27,000 | ||
| Intervallo di temperatura | 5°C-35°C ((Sotto 0°C può essere personalizzato) | |||||||||
| Fornitore di alimentazione | 1PH-220V 50HZ/60HZ 3PH-380V/415V 50HZ/60HZ | |||||||||
| Potenza totale | KW | 1.21 | 2.03 | 2.84 | 3.7 | 4.5 | 5.7 | 7.33 | 8.83 | |
| Compressore | Tipo | Tipo di rotolo o di pistone ermetico | ||||||||
| Potenza | KW | 0.75 | 1.50 | 2.25 | 3.00 | 3.75 | 4.50 | 6.00 | 7.50 | |
| Pompa di circolazione | Potenza | KW | 0.375 | 0.375 | 0.375 | 0.375 | 0.75 | 0.75 | 0.75 | 1.5 |
| Testa | m | 22 | 22 | 22 | 22 | 23 | 23 | 23 | 21.5 | |
| Agente frigorifero | Tipo | R22/R407c/R134a/R410a | ||||||||
| Metodo di controllo | Valvola di espansione per rilevamento della pressione esterna | |||||||||
| volume di riempimento | Kg | 0.50 | 1.00 | 1.50 | 2.00 | 2.50 | 3.00 | 4.00 | 5.00 | |
| Evaporatore | Flusso | m3/h | 0.82 | 0.98 | 1.45 | 1.88 | 2.42 | 2.92 | 3.75 | 4.85 |
| capacità idrica | m3 | 0.028 | 0.04 | 0.05 | 0.05 | 0.065 | 0.065 | 0.13 | 0.18 | |
| Diametro | centimetro | 1/2" | 3/4" | 1" | 1-1/2" | 1-1/2" | ||||
| Condensatore | Tipo | Sette di ottone efficienti a pinna di alluminio ondulato | ||||||||
| Ventilatore | Tipo | Flusso assiale | ||||||||
| volume dell'aria | m3/h | 1000 | 2000 | 3000 | 4000 | 5000 | 6000 | 8000 | 10000 | |
| Dispositivo di protezione | Interruttore ad alta e bassa pressione, protezione antigelo, spina/valvola di sicurezza fusibile, dispositivo di protezione contro il sovraccarico, protettore contro il surriscaldamento della bobina, interruttore automatico di protezione della temperatura, ecc. | |||||||||
| Dimensioni della macchina | L | mm | 680 | 800 | 1040 | 1140 | 1140 | 1200 | 1400 | 1400 |
| W | mm | 420 | 480 | 555 | 620 | 620 | 650 | 725 | 725 | |
| H | mm | 720 | 850 | 1060 | 1200 | 1200 | 1160 | 1450 | 1450 | |
| Peso unitario | Kg | 60 | 90 | 130 | 140 | 170 | 210 | 270 | 350 | |
| Modello | JLSF-12HP | JLSF-15HP | JLSF-20HP | JLSF-25HP | JLSF-30HP | JLSF-40HP | JLSF-50HP | JLSF-60HP | ||
| capacità di raffreddamento | KW/h | 37.2 | 46.5 | 65 | 77.5 | 93 | 124 | 155 | 186 | |
| Kcal/h | 29,059 | 37,965 | 50,805 | 61,683 | 74,992 | 97,675 | 116,521 | 156,249 | ||
| Intervallo di temperatura | 5°C-35°C ((Sotto 0°C può essere personalizzato) | |||||||||
| Fornitore di alimentazione | 1N-220V 50HZ/60HZ 3N-380V/415V 50HZ/60HZ | |||||||||
| Potenza totale | KW | 11.4 | 13.62 | 19.8 | 22.75 | 28.3 | 39.2 | 46.75 | 56.1 | |
| Compressore | Tipo | Tipo di rotolo o di pistone ermetico | ||||||||
| Potenza | KW | 9 | 11.25 | 15 | 18.75 | 22.5 | 30 | 37.5 | 45 | |
| Pompa di circolazione | Potenza | KW | 1.5 | 1.5 | 2.2 | 2.2 | 4 | 4 | 4 | 5.5 |
| Testa | m | 21.5 | 21.5 | 22 | 22 | 25 | 25 | 25 | 26 | |
| Agente frigorifero | Tipo | R22/R407c/R134a/R410a | ||||||||
| Metodo di controllo | Valvola di espansione per rilevamento della pressione esterna | |||||||||
| volume di riempimento | Kg | 7.2 | 9.1 | 12.2 | 15.3 | 18.6 | 24.5 | 30.6 | 36.8 | |
| Evaporatore | Flusso | m3/h | 5.81 | 7.6 | 10.16 | 12.34 | 15.2 | 19.53 | 23.3 | 30.52 |
| capacità idrica | m3/h | 0.18 | 0.21 | 0.28 | 0.32 | 0.32 | 0.61 | 0.66 | 0.72 | |
| Diametro | centimetro | 1.5" | 2" | 2.5" | 3" | |||||
| Condensatore | Tipo | Sette di ottone efficienti a pinna di alluminio ondulato | ||||||||
| Ventilatore | Tipo | Flusso assiale | ||||||||
| volume dell'aria | m3/h | 12000 | 15000 | 20000 | 25000 | 30000 | 40000 | 50000 | 60000 | |
| Dispositivo di protezione | Interruttore ad alta e bassa pressione, protezione antigelo, spina/valvola di sicurezza fusibile, dispositivo di protezione contro il sovraccarico, protettore contro il surriscaldamento della bobina, interruttore automatico di protezione della temperatura, ecc. | |||||||||
| Dimensioni della macchina | L | mm | 1400 | 1750 | 2000 | 2000 | 2200 | 2000 | 2000 | 2400 |
| W | mm | 725 | 750 | 900 | 900 | 900 | 1800 | 1800 | 1800 | |
| H | mm | 1450 | 1500 | 1770 | 1770 | 1770 | 2200 | 2300 | 2300 | |
| Peso unitario | Kg | 370 | 480 | 590 | 590 | 880 | 1000 | 1280 | 1420 | |
Industria delle applicazioni:
I piccoli frigoriferi raffreddati ad aria sono adatti a molte industrie e applicazioni diverse, tra cui, a titolo esemplificativo, le seguenti:
1Industria elettronica:I piccoli frigoriferi raffreddati ad aria possono fornire refrigerazione per prodotti ad alta tecnologia come semiconduttori, ottici e componenti elettronici per garantire il normale funzionamento delle apparecchiature.
2Industria farmaceutica:i piccoli frigoriferi raffreddati ad aria possono fornire un effetto di raffreddamento stabile per il collegamento nel processo di produzione farmaceutica che richiede il controllo della temperatura, garantendo la qualità e la sicurezza dei prodotti farmaceutici.
3Industria alimentare:I piccoli frigoriferi raffreddati ad aria possono fornire refrigerazione per i collegamenti che richiedono un controllo della temperatura durante la lavorazione, lo stoccaggio e il trasporto degli alimenti per garantire la qualità e la sicurezza degli alimenti.
4Industria della plastica:i piccoli frigoriferi raffreddati ad aria possono fornire refrigerazione per i collegamenti a temperatura controllata nella stampatura a iniezione di materie plastiche, nella stampatura a soffio, nella stampatura per estrusione, ecc.;garantire la qualità del prodotto e l'efficienza della produzione.
5Industria chimica:i piccoli frigoriferi raffreddati ad aria possono fornire refrigerazione per i collegamenti che necessitano di un controllo della temperatura nel processo di produzione chimica per garantire la qualità e la sicurezza dei prodotti chimici.
In generale, i piccoli frigoriferi raffreddati ad aria sono adatti a varie occasioni che richiedono la refrigerazione e forniscono soluzioni di refrigerazione efficienti, stabili e affidabili per diversi settori.
Produzione automobilistica Ingegneria chimica Industria elettronica Industria elettroplatazione
Industria del stampaggio per iniezione Industria farmaceutica Industria dell'imballaggio in plastica Industria tipografica
Upport e servizi:
Il supporto tecnico e il servizio dei frigoriferi comprendono:
1. Assistenza clienti 24 ore su 24
2. Installazione e manutenzione del telecomando
3. Diagnosi e risoluzione dei problemi a distanza
4- telefonico/e-mail - consulenza e orientamento
5. Documentazione e manuali di facile utilizzo
6. Aggiornamenti e aggiornamenti del software
7. Prezzo di costo dei pezzi di ricambio e dei materiali di consumo
Imballaggio e trasporto:
I frigoriferi vengono confezionati e spediti in scatole di legno di compensato standard. Tutti i componenti sono fissati e protetti con una pellicola, e l'unità viene poi posta su un pallet per un facile trasporto.E appiccicate l' etichetta del marchio di spedizione sulla scatola di legno per garantire la corretta consegna.
Come fa l'evaporatore di un frigorifero a rotolo raffreddato ad aria ad assorbire il calore in contatto con l'acqua o l'aria?
Il processo dell'evaporatore di un refrigeratore a rotolo raffreddato ad aria che assorbe il calore a contatto con l'acqua o l'aria può essere eseguito nei seguenti due modi:
1.Metodo di raffreddamento con acqua:
Nel raffreddamento ad acqua, l'interno dell'evaporatore contiene solitamente una serie di tubi o tubi a pinne che assorbono il calore circolando acqua fredda.L'acqua viene trasportata dal sistema dell'acqua fredda verso i tubi dell'evaporatore attraverso una pompa di circolazioneIl refrigerante scorre all'interno dell'evaporatore sulla superficie esterna di questi tubi, mentre l'acqua fredda scorre all'interno dei tubi.A causa della bassa temperatura e della bassa pressione del refrigerante, assorbirà il calore dalla superficie esterna del tubo dell'acqua fredda, abbasserà la temperatura dell'acqua fredda e porterà via il calore.mentre il refrigerante continua il ciclo di evaporazione e assorbimento del calore.
2.Metodo di raffreddamento ad aria:
In modalità di raffreddamento ad aria, la superficie del tubo all'interno dell'evaporatore è esposta all'aria esterna.Attraverso il contatto con l'aria esternaIn questo modo, il refrigerante può continuare il ciclo di evaporazione e assorbimento del calore.
Sia che si tratti di raffreddamento ad acqua o di raffreddamento ad aria, l'evaporatore sfrutta la capacità del refrigerante di assorbire il calore durante il processo di evaporazione.assorbe il calore dall'acqua o dall'aria per ottenere un effetto di raffreddamentoIl metodo specifico utilizzato dipende dalle esigenze dell'applicazione e dalle esigenze del progetto.
